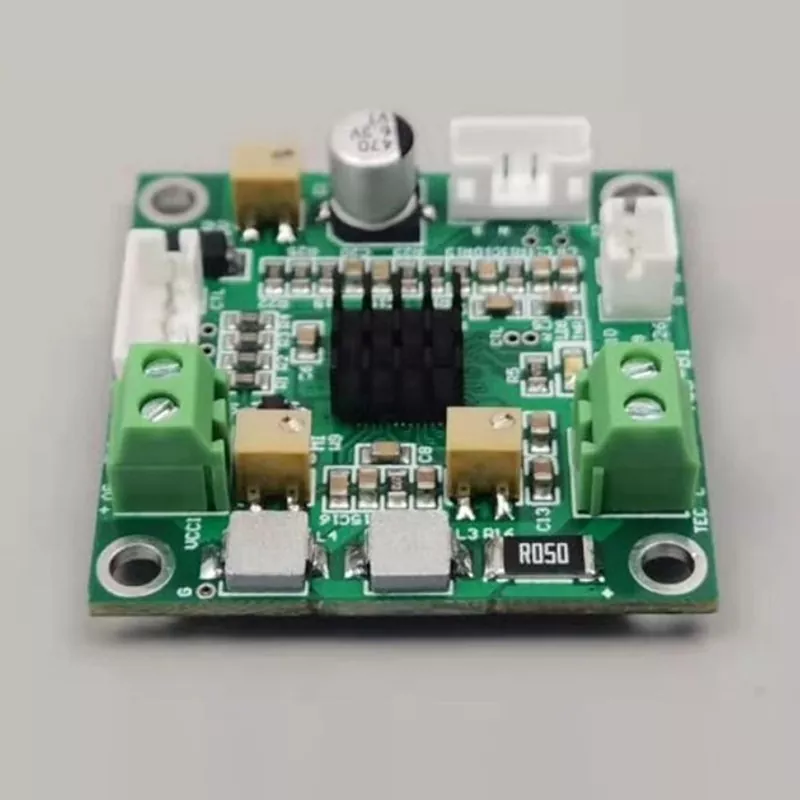

جهاز التحكم في درجة الحرارة ATC-M1 مع PID للدورة القصيرة

تقوم شركة X-Meritan بتطوير المواد الكهروحرارية والمبردات ومكونات NTC وأجهزة التحكم في درجة الحرارة للإدارة الحرارية لأشباه الموصلات. تجمع وحدة التحكم في درجة الحرارة ATC-M1 مع PID للدورة القصيرة بين لوحة مدمجة مقاس 34 مم × 20 مم مع تحكم PID للدورة القصيرة، وردود فعل درجة الحرارة 10K NTC والتحكم في إخراج TEC للأجسام الدقيقة ذات القصور الذاتي الحراري المنخفض. يعمل على 3.0 فولت - 5.0 فولت تيار مستمر، ويدعم نطاق درجة الحرارة الافتراضي من +10 إلى +40 درجة مئوية، وله درجة حرارة افتراضية محددة في المصنع تبلغ 25 درجة مئوية. يمكن ضبط درجة الحرارة من خلال مقياس الجهد W9 أو الإدخال التناظري، مع ثبات محدد للتحكم في درجة الحرارة يبلغ 0.001 درجة مئوية.

الميزات الرئيسية

التحكم PID في دورة قصيرة

تستخدم وحدة التحكم في درجة الحرارة ATC-M1 المزودة بمعرف PID قصير الدورة أسلوب ردود فعل PID قصير الدورة المصمم للأجسام الدقيقة ذات القصور الذاتي الحراري المنخفض. يساعد الإجراء التصحيحي المتكرر وحدة التحكم على الاستجابة للتغيرات في الحالة الحرارية للكائن الذي يتم التحكم فيه دون الاعتماد على الاستجابة الحرارية الأكبر المرتبطة بالأنظمة التقليدية.

هيكل المجلس المدمج

بأبعاد 34 مم × 20 مم فقط وارتفاع إجمالي 15.5 مم، فإن ATC-M1 مناسب لمجموعات التحكم الحراري المدمجة. ويرتبط عامل الشكل الصغير الخاص به بشكل خاص بالهياكل البصرية والاستشعارية والإلكترونية المصغرة حيث تكون المساحة الداخلية المتاحة محدودة.

التحكم في إخراج TEC

تم تصميم وحدة التحكم للعمل مع مكونات التبريد الحرارية. الحد الأقصى لتيار TEC هو 2.5 أمبير، في حين أن الحد الأقصى لجهد TEC هو 4.3 فولت عند مصدر 5 فولت أو 2.5 فولت عند مصدر 3.3 فولت. توفر هذه الحدود المحددة أساسًا واضحًا لمطابقة وحدة التحكم مع نظام TEC المرتبط.

ردود فعل درجة الحرارة

يتم استخدام مستشعر 10K NTC لقياس درجة الحرارة والتغذية المرتدة. استقرار التحكم في درجة الحرارة المحدد هو 0.001 درجة مئوية، مما يوفر الدقة المطلوبة للتطبيقات حيث يمكن أن تؤثر التغيرات الصغيرة في درجات الحرارة على حالة تشغيل المكونات الحساسة لدرجة الحرارة.

البيانات الفنية

مقارنة التصميم

مجالات التطبيق

1. الضوئيات: يحدد X-Meritan تطبيقات الضوئيات بما في ذلك تبريد الكاشف. يوفر هيكل وحدة التحكم المدمجة ووظيفة التغذية المرتدة لدرجة الحرارة عنصر تحكم مناسبًا لمجموعات التبريد الحرارية الصغيرة.

2. الاتصالات السلكية واللاسلكية: يتضمن نطاق تطبيقات الشركة التثبيت الحراري وتبريد مكونات الاتصالات. يمكن دمج التنظيم الدقيق لدرجة الحرارة في بنيات الإدارة الحرارية المدمجة.

3. المعدات الطبية: يسرد موقع X-Meritan مكبرات صوت تفاعل البوليميراز المتسلسل (PCR) والتطبيقات المرتبطة بدرجة الحرارة في مجال الطب. يعد التحكم في درجة الحرارة جزءًا مهمًا من الأنظمة التي تعتمد فيها ظروف التشغيل على البيئات الحرارية الخاضعة للرقابة.

4. استشعار الفضاء الجوي: تشتمل تطبيقات الفضاء الجوي للشركة على أجهزة استشعار للكشف عن الجليد، وأجهزة استشعار للتدفق الحراري، وأجهزة استشعار للأشعة تحت الحمراء. يمكن لمكونات التحكم الحراري المدمجة أن تشكل جزءًا من أنظمة الاستشعار الحساسة لدرجة الحرارة.

5. إلكترونيات السيارات: تحدد شركة X-Meritan أيضًا التثبيت الحراري لأجهزة LiDAR وAR وأجهزة الكشف، مما يزيد من أهمية التحكم الكهروحراري المضغوط ليشمل تطبيقات السيارات والاستشعار الإلكتروني. يمكن استخدام وحدة التحكم في درجة الحرارة ATC-M1 المزودة بمعرف PID للدورة القصيرة في بنيات الإدارة الحرارية المدمجة حيث يكون للكائن الذي يتم التحكم فيه كتلة حرارية صغيرة.

تكامل النظام

1. حدود TEC الكهربائية: تعمل وحدة التحكم في درجة الحرارة ATC-M1 المزودة بمعرف PID للدورة القصيرة ضمن القيم القصوى للجهد والتيار المحددة.

2. التغذية المرتدة لدرجة الحرارة: يوفر مدخل 10K NTC مسار التغذية المرتدة لدرجة الحرارة لنظام التحكم.

3. نطاق درجة الحرارة: النطاق الافتراضي للتحكم في درجة الحرارة هو +10 إلى +40 درجة مئوية، مع درجة حرارة افتراضية محددة في المصنع تبلغ 25 درجة مئوية.

4. إعدادات الإخراج: الحد الأقصى لجهد الإخراج الافتراضي للمصنع هو 2.0 فولت، في حين أن الحد الأقصى لتيار الإخراج الافتراضي للمصنع هو 1.0 أمبير.

5. طريقة التعديل: يمكن إجراء ضبط درجة الحرارة من خلال مقياس الجهد W9، كما يتم دعم إدخال درجة الحرارة التناظرية.

6. تكوين المنتج: بالنسبة للتطبيقات التي تتطلب تكوينًا مختلفًا، تنص X-Meritan على أنه يمكن إنتاج المنتجات وفقًا للرسومات أو العينات. تتضمن عملية الخدمة الاتصال في مرحلة مبكرة وتأكيد العينة والإنتاج بعد التأكيد.

قدرة X-ميريتان

يعد ATC-M1 جزءًا من محفظة التكنولوجيا الحرارية لشركة X-Meritan، والتي تغطي المواد الكهربائية الحرارية والمبردات الحرارية وتجميعات TEC ومكونات NTC وأجهزة التحكم في درجة الحرارة. يربط هيكل المنتج هذا لوحة التحكم في درجة الحرارة بالمكونات الحرارية وعناصر الاستشعار المستخدمة في أنظمة الإدارة الحرارية المدمجة.

سلسلة التكنولوجيا الحرارية الكاملة

تغطي قدرات X-Meritan تطوير المواد الكهروحرارية وتخصيص المكونات الأساسية وتصميم حلول تبديد الحرارة. بالنسبة لـ ATC-M1، يرتبط هذا النطاق الفني ارتباطًا مباشرًا بالتحكم في مخرجات TEC، والتغذية المرتدة لدرجة حرارة NTC، ومتطلبات الإدارة الحرارية للمجموعات الإلكترونية والبصرية المدمجة.

5 مجالات التطبيق الرئيسية

تقدم X-Meritan تقارير عن التطبيقات في خمسة مجالات رئيسية: اتصالات الألياف الضوئية، والمعدات الطبية الصناعية، وإلكترونيات السيارات الذكية، والإلكترونيات الاستهلاكية، والمؤسسات البحثية. توفر مجالات التطبيق هذه خلفية تقنية ذات صلة بـ ATC-M1، خاصة عندما يتطلب الأمر تبريدًا حراريًا مدمجًا ودرجات حرارة تشغيل يمكن التحكم فيها.

تعاون شركة فورتشن 500

تذكر X-Meritan أنها تتعاون مع شركات Fortune 500 والعديد من المختبرات الوطنية الرئيسية. ترتبط هذه الخبرة بتطوير وتطبيق المكونات الحرارية وتقنيات التحكم في درجة الحرارة المستخدمة في الأنظمة الإلكترونية وأنظمة الإدارة الحرارية المتخصصة.

عمليات التصنيع المتعددة

تشمل معدات الإنتاج المدرجة من قبل X-Meritan أفران غمس القصدير، وآلات قوالب التأرجح الاهتزازية، وآلات اللحام، والأفران، وآلات التوزيع، وآلات الختم الأوتوماتيكية، ومعدات اللحام بإعادة التدفق، وآلات الطباعة الأوتوماتيكية بالكامل. تدعم عمليات التصنيع هذه إنتاج المكونات المتعلقة بالطاقة الحرارية ومنتجات التحكم في درجة الحرارة الإلكترونية.

55% توزيع في السوق الأوروبية

تفيد تقارير X-Meritan أن أوروبا تمثل 55% من توزيعها في السوق الدولية، في حين تمثل أمريكا الشمالية 15% وجنوب شرق آسيا 15% والأسواق الأخرى 15%. تدعم خلفية التطبيقات الدولية خبرة الشركة في توريد المنتجات الكهروحرارية وإدارة درجة الحرارة لبيئات تقنية مختلفة.

6. دعم الحل الحراري المتكامل

بالإضافة إلى المكونات الفردية للتحكم في درجة الحرارة، توفر X-Meritan تصميم حلول تبديد الحرارة ودعم اختيار المنتج. يتيح ذلك إمكانية النظر إلى وحدة التحكم في درجة الحرارة ATC-M1 المزودة بمعرف PID للدورة القصيرة جنبًا إلى جنب مع المبرد الكهروحراري المقابل ومكون NTC ومتطلبات الإدارة الحرارية بدلاً من اعتبارها لوحة تحكم معزولة.

التعليمات

س: ما نوع مستشعر درجة الحرارة الذي يستخدمه ATC-M1؟

ج: يستخدم مستشعر درجة الحرارة 10K NTC لقياس درجة الحرارة والتعليقات.

س: ما هو استقرار التحكم في درجة الحرارة؟

ج: استقرار التحكم في درجة الحرارة المحدد هو 0.001 درجة مئوية.

س: ما هو الحد الأقصى لتيار TEC؟

ج: الحد الأقصى لتيار TEC هو 2.5A.

س: ما هو حجم وحدة التحكم؟

ج: تتميز وحدة التحكم في درجة الحرارة ATC-M1 المزودة بمعرف PID للدورة القصيرة بأبعاد لوحة تبلغ 34 مم × 20 مم، مع ارتفاع إجمالي يبلغ 15.5 مم.

س: ما هو إعداد درجة الحرارة الافتراضي؟

ج: درجة الحرارة الافتراضية المحددة في المصنع هي 25 درجة مئوية، مع نطاق تحكم افتراضي يتراوح بين +10 إلى +40 درجة مئوية.

س: هل يمكن لشركة X-Meritan تطوير المنتجات وفقًا للرسومات أو العينات؟

ج: نعم. تنص X-Meritan على أنها يمكنها إنتاج المنتجات وفقًا للرسومات أو العينات، مع تأكيد العينة قبل الإنتاج.
