مهندس تصميم يعمل على جهاز تشخيص طبي جديد. ويحتاج الجهاز إلى منطقة تبريد صغيرة يمكنها الاحتفاظ بدرجة حرارة دقيقة تصل إلى 4 درجات مئوية، مع إمكانية التحول إلى التسخين لاختبار مختلف. يجب أن يكون التبريد مدمجًا وخاليًا من الاهتزازات وقادرًا على العمل في أي اتجاه. ولا تستطيع أجهزة التبريد التقليدية - الضواغط، والمراوح، والمبادلات الحرارية - تلبية هذه المتطلبات. فهي كبيرة جدًا، وصاخبة جدًا، وغير مرنة جدًا. الحل هو المبرد الكهروحراري، وهو جهاز ذو حالة صلبة يستخدم تأثير بلتيير لضخ الحرارة. تأثير بلتيير هو الظاهرة التي تميزمبردات حراريةمن جميع تقنيات التبريد الأخرى. وهذا هو السبب وراء إمكانية تصغيرها، ولماذا لا تحتوي على أجزاء متحركة، ولماذا يمكنها التحول من التبريد إلى التدفئة على الفور. بالنسبة لمهندسي المشتريات ومصممي المنتجات، يعد فهم تأثير بلتيير أمرًا ضروريًا لتحديد ما إذا كان المبرد الكهروحراري هو الخيار الصحيح لتطبيق معين.
تم إعداد هذا الدليل للمشترين الذين يحتاجون إلى مصدر للمبردات الكهروحرارية ويريدون فهم التكنولوجيا التي تقف وراءها. سنشرح ما هو تأثير بلتيير، وكيف يعمل، وكيف يختلف عن التبريد التقليدي، وما هي المواصفات المهمة عند اختيار المبرد الكهروحراري. سوف نقدم أيضًا معلمات المنتج التفصيلية من مصنعنا فيشركة فوتشو إكس ميريتان للتكنولوجيا المحدودةسواء كنت تصمم أجهزة طبية، أو أنظمة ليزر، أو مقاعد سيارات، أو إلكترونيات استهلاكية، سيساعدك هذا الدليل على اتخاذ قرار مستنير بشأن التبريد الحراري.

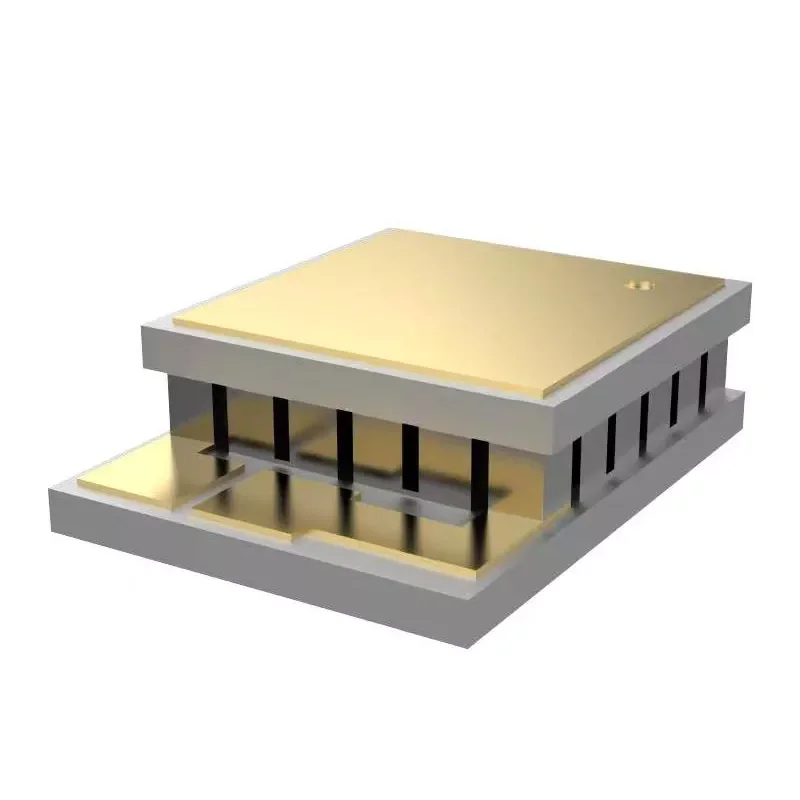

تأثير بلتيير هو ظاهرة كهروحرارية اكتشفها الفيزيائي الفرنسي جان تشارلز أثاناسي بلتييه في عام 1834. وهي تصف التسخين أو التبريد الذي يحدث عند تقاطع موصلين مختلفين عندما يمر تيار كهربائي عبرهما. عندما يتدفق التيار في اتجاه واحد، يتم امتصاص الحرارة من أحد الوصلات ويتم إطلاقها من الوصلة الأخرى. عندما يتم عكس التيار، يتم عكس التأثير: تصبح الوصلة الساخنة باردة، والوصلة الباردة تصبح ساخنة. هذا هو المبدأ الأساسي وراء المبردات الحرارية. المبرد الكهروحراري، المعروف أيضًا باسم مبرد بلتيير، عبارة عن مضخة حرارية صلبة تستخدم تأثير بلتيير لنقل الحرارة من جانب واحد من الجهاز إلى الجانب الآخر. يتكون الجهاز من مجموعة من كريات أشباه الموصلات من النوع p والنوع n التي يتم توصيلها كهربائيًا على التوالي وحراريًا على التوازي. تقع الكريات بين ركائزتين من السيراميك. عند تطبيق تيار مستمر، تتحرك الإلكترونات والثقوب عبر الكريات، حاملة معها الحرارة. والنتيجة هي جانب بارد وجانب ساخن. يلخص الجدول أدناه الجوانب الرئيسية لتأثير بلتيير.
| وجه | وصف |
| اكتشاف | جان تشارلز أثاناسي بلتيير، 1834 |
| مبدأ | التدفئة أو التبريد عند تقاطع الموصلات المتباينة |
| اتجاه التأثير | يعتمد على اتجاه التيار |
| المكونات الرئيسية | كريات أشباه الموصلات من النوع P والنوع N، والركائز الخزفية |
| نتيجة | الجانب البارد والجانب الساخن |
في شركة Fuzhou X-Meritan Technology Co., Ltd.، يتخصص مصنعنا في تصميم وتصنيع المبردات الكهروحرارية استنادًا إلى تأثير بلتيير. لدينا خبرة واسعة في تصنيع كريات أشباه الموصلات، وتجميع الوحدات، وتصميم النظام الحراري. تُستخدم منتجاتنا في مجموعة واسعة من التطبيقات، بدءًا من الأجهزة الطبية وحتى الأجهزة الإلكترونية الاستهلاكية.
تختلف المبردات الحرارية عن أجهزة التبريد التقليدية بعدة طرق أساسية. تعتمد أجهزة التبريد التقليدية، مثل أنظمة ضغط البخار، ومبردات الامتصاص، والمضخات الحرارية، على المكونات الميكانيكية - الضواغط، والمضخات، والمراوح - لتدوير مادة التبريد ونقل الحرارة. تتميز هذه الأنظمة بالفعالية والكفاءة في عمليات التبريد واسعة النطاق، ولكنها ضخمة الحجم، وتصدر ضوضاء، وتحتوي على أجزاء متحركة تتآكل. لا تحتوي المبردات الحرارية على أجزاء متحركة. يستخدمون تأثير بلتيير لضخ الحرارة مباشرة، دون أي ضغط مبرد أو ميكانيكي. وهذا يجعلها مدمجة وهادئة وموثوقة وقادرة على العمل في أي اتجاه. يقارن الجدول أدناه بين نوعي أنظمة التبريد.
| مميزة | المبرد الحراري | جهاز التبريد التقليدي |
| مبدأ العمل | تأثير بلتيير | ضغط البخار أو الامتصاص |
| الأجزاء المتحركة | لا أحد | الضاغط، المراوح، المضخات |
| المبرد | لا أحد | مطلوب |
| مقاس | مدمج | كبير |
| ضوضاء | صامت (باستثناء المروحة) | صاخبة |
| اهتزاز | لا أحد | نعم |
| توجيه | أي اتجاه | اتجاه ثابت عادة |
| التبريد/التدفئة | عكسها (عن طريق الانعكاس الحالي) | غير قابل للعكس (بدون صمامات إضافية) |
| كفاءة | أقل (COP عادة 0.5 - 1.5) | أعلى (COP عادة 2 - 4) |
| التحكم الدقيق في درجة الحرارة | ممتاز (+/- 0.1 درجة مئوية) | معتدل (+/- 1 درجة مئوية) |
في مصنعنا، نقوم بتصنيع المبردات الكهروحرارية للتطبيقات التي تتطلب المزايا الفريدة للتبريد بالحالة الصلبة. نحن نساعد عملائنا على فهم المفاضلات بين التبريد الكهروحراري والتبريد التقليدي حتى يتمكنوا من اتخاذ القرار الصحيح لتطبيقاتهم. يمكن لفريقنا الهندسي المساعدة في الحسابات الحرارية واختيار الوحدات وتصميم النظام.
عند اختيار المبرد الكهروحراري، يجب على المشتري أن يأخذ بعين الاعتبار العديد من المواصفات الأساسية. تحدد هذه المواصفات أداء المبرد ومدى ملاءمته للتطبيق. وأهم المواصفات هي الحد الأقصى لفرق درجة الحرارة (ΔTmax)، والحد الأقصى لقوة التبريد (Qmax)، والحد الأقصى للتيار (Imax)، والحد الأقصى للجهد (Vmax)، وأبعاد الوحدة. ΔTmax هو الحد الأقصى لفرق درجة الحرارة الذي يمكن للوحدة تحقيقه بين الجانب الساخن والجانب البارد. Qmax هو الحد الأقصى لكمية الحرارة التي يمكن للوحدة ضخها عند ΔT=0. إن Imax و Vmax هما الحد الأقصى للتيار والجهد الذي يمكن أن تعمل به الوحدة. ويلخص الجدول أدناه هذه المواصفات.
| مواصفة | وصف | النطاق النموذجي |
| ΔTmax | أقصى اختلاف في درجات الحرارة (حار إلى بارد) | 60 درجة مئوية - 75 درجة مئوية |
| قماكس | أقصى قوة تبريد عند ΔT=0 | 10 واط - 200 واط |
| ايماكس | الحد الأقصى لتيار التشغيل | 2 أ - 15 أ |
| ماكس | أقصى جهد التشغيل | 3 فولت - 30 فولت |
| حجم الوحدة | الطول × العرض × الارتفاع | 10 × 10 ملم إلى 62 × 62 ملم |
| عدد المراحل | مرحلة واحدة أو متعددة | 1 - 5 |
في شركة Fuzhou X-Meritan Technology Co., Ltd.، يقوم مصنعنا بتصنيع المبردات الكهروحرارية بمجموعة واسعة من المواصفات. نحن نقدم وحدات أحادية المرحلة ومتعددة المراحل، مع Qmax من 10 واط إلى 200 واط، وΔTmax من 60 درجة مئوية إلى 75 درجة مئوية. يمكننا أيضًا تصميم وحدات مخصصة لتلبية متطلبات محددة. يمكن لفريقنا الهندسي المساعدة في اختيار الوحدة المثالية لتطبيقك.
تعتبر المبردات الكهروحرارية مناسبة تمامًا للتطبيقات التي تتطلب واحدًا أو أكثر مما يلي: الحجم الصغير، وعدم وجود أجزاء متحركة، وعدم الاهتزاز، والتحكم الدقيق في درجة الحرارة، أو القدرة على التبديل بين التبريد والتدفئة. توجد هذه التطبيقات عادةً في صناعات مثل الطب والفضاء والسيارات والإلكترونيات الاستهلاكية والاتصالات. في الصناعة الطبية، تُستخدم المبردات الحرارية في أجهزة التشخيص ومبردات الأنسولين ومعدات المختبرات. وفي الفضاء الجوي، يتم استخدامها في مكونات الأقمار الصناعية وتبريد إلكترونيات الطيران. وفي السيارات، يتم استخدامها في تبريد المقاعد، وإدارة حرارة البطارية، وحاملات الأكواب. في الإلكترونيات الاستهلاكية، يتم استخدامها في المبردات المحمولة، ومبردات النبيذ، ومبردات وحدة المعالجة المركزية. يلخص الجدول أدناه التطبيقات الرئيسية والأسباب التي تجعل المبردات الحرارية مناسبة لها.
| طلب | متطلبات المفتاح | لماذا المبرد الحراري |
| أجهزة التشخيص الطبي | التحكم الدقيق في درجة الحرارة | +/- دقة 0.1 درجة مئوية، بدون اهتزاز |
| أنظمة الليزر | تبريد مدمج ودقيق | حجم صغير، استجابة سريعة |
| مقاعد السيارات | التبريد والتدفئة | عكسها عن طريق الانعكاس الحالي |
| مبردات محمولة | مدمجة، تعمل بالبطارية | طاقة منخفضة، لا يوجد مبرد |
| معدات الاتصالات | موثوقة، خالية من الصيانة | لا توجد أجزاء متحركة، حياة طويلة |
| الفضاء الجوي | خفيفة الوزن، خالية من الاهتزاز | المدمجة، الحالة الصلبة |
في مصنعنا، نعمل مع العملاء في جميع هذه الصناعات لتوفير مبردات كهروحرارية تلبي متطلباتهم المحددة. يمكننا توفير وحدات قياسية أو تجميعات مصممة خصيصًا. يمكن لفريقنا الهندسي المساعدة في الحسابات الحرارية واختيار الوحدات وتكامل النظام.
يتطلب تقييم مورد للمبردات الكهروحرارية التركيز على القدرة على التصنيع ومراقبة الجودة والدعم الفني والخبرة. يجب أن يكون لدى المورد القدرة على تصنيع كريات أشباه الموصلات وتجميع الوحدات وفقًا للمواصفات المطلوبة. وهذا يتطلب معدات متخصصة لتقطيع الحبيبات واللحام والاختبار. يجب أن يكون لدى المورد نظام لمراقبة الجودة يضمن الأداء المتسق والموثوقية. يتضمن ذلك اختبار ΔTmax وQmax وضيق التسرب. يجب أن يتمتع المورد بالدعم الفني للمساعدة في اختيار الوحدة وتصميم النظام الحراري. ويلخص الجدول أدناه معايير التقييم.
| معيار التقييم | ما الذي تبحث عنه | لماذا يهم؟ |
| القدرة على التصنيع | تصنيع الكريات، معدات تجميع الوحدات | يضمن جودة المنتج والاتساق |
| ضبط الجودة | ISO 9001، سجلات الاختبار | يضمن الأداء المتسق |
| الدعم الفني | الهندسة الحرارية، المساعدة في التصميم | يساعد على اختيار الوحدة الصحيحة |
| خبرة | سجل حافل في الصناعة الحرارية | يوضح القدرة والموثوقية |
| التخصيص | القدرة على تصميم وحدات مخصصة | يلبي متطلبات التطبيق المحددة |
في X-Meritan، يقوم مصنعنا بتصنيع المبردات الكهروحرارية لأكثر من عقد من الزمان. لقد استثمرنا في تصنيع الحبيبات المتقدمة ومعدات تجميع الوحدات. نحن حاصلون على شهادة ISO 9001، ونحتفظ بسجلات مفصلة لجميع اختبارات الأداء. فريقنا الفني متاح للمساعدة في اختيار الوحدة وتصميم النظام الحراري. نحن ندعوك إلى تقييمنا وفقًا لهذه المعايير واعتبارنا شريكًا لك في مجال المبردات الكهروحرارية.
يوفر الجدول التالي معلمات المنتج الرئيسية لمبرداتنا الحرارية. تم تصميم هذه الوحدات لمجموعة واسعة من التطبيقات، من الأجهزة الطبية إلى الأجهزة الإلكترونية الاستهلاكية. يمكن لمصنعنا أيضًا إنتاج وحدات مخصصة لتلبية متطلبات محددة.
| المعلمة | نطاق المواصفات | ملحوظات |
| ΔTmax | 60 درجة مئوية - 75 درجة مئوية | يعتمد على درجة الوحدة |
| قماكس | 10 واط - 200 واط | عند ΔT=0 |
| ايماكس | 2 أ - 15 أ | الحد الأقصى لتيار التشغيل |
| ماكس | 3 فولت - 30 فولت | أقصى جهد التشغيل |
| حجم الوحدة | 10 × 10 ملم إلى 62 × 62 ملم | الأحجام المخصصة المتاحة |
| عدد المراحل | 1 - 5 | متعدد المراحل لارتفاع ΔT |
| الركيزة السيراميك | الألومينا، نيتريد الألومنيوم | AlN للتوصيل الحراري العالي |
| جندى | Sn-Sb، Sn-Bi، Au-Sn | مختارة لنطاق درجة الحرارة |
| درجة حرارة التشغيل | -50 درجة مئوية إلى +150 درجة مئوية | يعتمد على اللحام والمواد |
| متوسط العمر المتوقع | 100,000+ ساعة | مع الإدارة الحرارية المناسبة |
في مصنعنا، نقوم بتصنيع مبرداتنا الحرارية لتلبية هذه المواصفات وأكثر. يمكننا تخصيص ΔTmax وQmax والحجم وعدد المراحل لتناسب تطبيقك المحدد. يتضمن نظام مراقبة الجودة الخاص بنا اختبار كل وحدة من حيث الأداء والموثوقية. هدفنا هو تزويد عملائنا بمبردات كهروحرارية عالية الجودة تلبي احتياجات الإدارة الحرارية الخاصة بهم.
السؤال 1: ما هي الكفاءة النموذجية للمبرد الكهروحراري مقارنة بالنظام المعتمد على الضاغط؟
الإجابة: عادةً ما يكون معامل الأداء (COP) للمبرد الكهروحراري من 0.5 إلى 1.5، في حين أن النظام القائم على الضاغط عادةً ما يكون معامل الأداء (COP) من 2 إلى 4. وهذا يعني أن المبردات الكهروحرارية أقل كفاءة وتستهلك المزيد من الطاقة لنفس كمية التبريد. ومع ذلك، فإن حجمها الصغير، وعدم وجود أجزاء متحركة، والتحكم الدقيق في درجة الحرارة يجعلها الخيار المفضل للعديد من التطبيقات حيث تكون الكفاءة ثانوية بالنسبة لهذه العوامل الأخرى.
السؤال 2: هل يمكن استخدام المبرد الكهروحراري للتبريد والتدفئة؟
الإجابة: نعم، يمكن استخدام المبرد الكهروحراري للتبريد والتدفئة. ومن خلال عكس اتجاه التيار المستمر، يتم تبديل الجوانب الساخنة والباردة. وهذا يجعل المبردات الحرارية مثالية للتطبيقات التي تتطلب التبريد والتدفئة، مثل مقاعد السيارات، ومبردات النبيذ، والأجهزة الطبية. التبديل فوري ولا يتطلب أي مكونات إضافية.
السؤال 3: ما هو أقصى فرق في درجة الحرارة يمكن أن يحققه المبرد الكهروحراري؟
الإجابة: الحد الأقصى لفرق درجة الحرارة (ΔTmax) للمبرد الحراري أحادي المرحلة هو عادة 60 درجة مئوية إلى 75 درجة مئوية. بالنسبة للاختلافات العالية في درجات الحرارة، يتم استخدام وحدات متعددة المراحل. يمكن للوحدة متعددة المراحل تحقيق ΔTmax بقيمة 100 درجة مئوية أو أكثر. يعتمد الفرق الفعلي في درجة الحرارة الذي يتم تحقيقه في التطبيق على الحمل الحراري وكفاءة المشتت الحراري على الجانب الساخن.
السؤال 4: ما هي مدة بقاء المبردات الحرارية؟
الإجابة: تتمتع المبردات الكهروحرارية بعمر افتراضي طويل، عادةً ما يتراوح بين 100000 إلى 200000 ساعة، لأنها لا تحتوي على أجزاء متحركة. الحياة محدودة بسبب تدهور وصلات اللحام والمواد شبه الموصلة. مع الإدارة الحرارية المناسبة وظروف التشغيل، يمكن أن يستمر المبرد الكهروحراري لسنوات عديدة. يقوم مصنعنا باختبار وحداتنا للتأكد من أنها تلبي مواصفات العمر المتوقع لدينا.
السؤال 5: ما الفرق بين المبرد الكهروحراري أحادي المرحلة والمبرد متعدد المراحل؟
الإجابة: يحتوي المبرد الكهروحراري أحادي المرحلة على طبقة واحدة من كريات أشباه الموصلات ويمكنه تحقيق درجة حرارة تصل إلى 60 درجة مئوية إلى 75 درجة مئوية. يحتوي المبرد الكهروحراري متعدد المراحل على طبقات متعددة مكدسة فوق بعضها البعض، حيث تساهم كل طبقة في اختلاف درجة الحرارة بشكل عام. يمكن للوحدات متعددة المراحل تحقيق ΔTmax بقيمة 100 درجة مئوية أو أكثر، ولكنها تتمتع بقدرة تبريد أقل (Qmax) وتكون أكثر تكلفة. يتم استخدامها للتطبيقات التي تتطلب درجات حرارة منخفضة جدًا، مثل كاشفات الأشعة تحت الحمراء وأجهزة استشعار CCD.
تأثير بلتيير هو الظاهرة التي تميز المبردات الحرارية عن أجهزة التبريد التقليدية. إنه يتيح ضخ الحرارة في الحالة الصلبة بدون أجزاء متحركة، ولا مبرد، ولا اهتزاز. وهذا يجعل المبردات الحرارية مثالية للتطبيقات التي تتطلب حجمًا صغيرًا وتحكمًا دقيقًا في درجة الحرارة والقدرة على التبديل بين التبريد والتدفئة. على الرغم من أنها أقل كفاءة من الأنظمة المعتمدة على الضاغط، إلا أن مزاياها الفريدة تجعلها الخيار الوحيد القابل للتطبيق للعديد من التطبيقات كثيرة المتطلبات. في شركة Fuzhou X-Meritan Technology Co., Ltd.، يتمتع مصنعنا بالخبرة والمعدات اللازمة لتصنيع مبردات كهروحرارية عالية الجودة تلبي المتطلبات الأكثر تطلبًا. نحن نستخدم مواد أشباه الموصلات عالية الجودة، وعمليات تجميع دقيقة، واختبارات صارمة للتأكد من أن وحداتنا توفر أداءً موثوقًا وعمر خدمة طويل.
سواء كنت تقوم بتصميم الأجهزة الطبية، أو أنظمة الليزر، أو مكونات السيارات، أو الأجهزة الإلكترونية الاستهلاكية، فإننا ندعوك إلى الاتصال بنا لمناقشة متطلبات المبرد الكهروحراري الخاص بك. يمكننا تقديم العينات والبيانات الفنية والحلول المخصصة. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا للشركات في جميع أنحاء العالم.
اتصل بـ Fuzhou X-Meritan Technology Co., Ltd. اليوملمناقشة متطلبات المبرد الكهروحراري لديك واكتشاف كيف يمكن لتأثير بلتيير أن يحل تحديات الإدارة الحرارية لديك.
