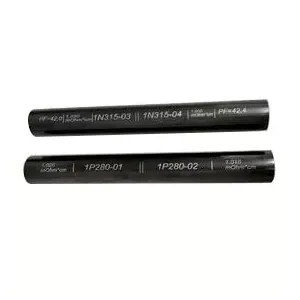

تقوم شركة X-meritan بتصنيع المواد الكهروحرارية المبثوقة استنادًا إلى مواد المحاليل الصلبة Bi2Te3-Sb2Te3 لعناصر التبريد الكهروحرارية ووحدات Peltier ومكونات التحكم في درجة الحرارة.
إنها مواد شبه موصلة تعتمد على Bi2Te3 ويتم معالجتها من خلال تقنية البثق للحصول على هياكل كثيفة ودقيقة الحبيبات ومزخرفة.
بالمقارنة مع طرق التحضير التقليدية القائمة على الذوبان، تعمل معالجة البثق على تحسين ترابط الحبوب من خلال تشوه البلاستيك، مما يعزز أداء المعالجة الميكانيكية مع الحفاظ على الخصائص الحرارية.
تشمل أنظمة المواد الرئيسية ما يلي:
● السبائك الكهربائية الحرارية Bi2Te3-Sb2Te3: تُستخدم في تطبيقات التبريد الحراري بالقرب من درجة حرارة الغرفة.
● المواد الكهروحرارية من النوع N: يتم دمجها مع مواد من النوع P لتكوين أزواج كهروحرارية.
● المواد الكهروحرارية من النوع P: توفر خصائص كهربائية تكميلية في هياكل TEC.
تشمل التطبيقات:
● عناصر التبريد الكهروحرارية: مكونات أشباه الموصلات لأنظمة تبريد بلتيير.
● وحدات بلتيير: أجهزة التبريد المعتمدة على العناصر الكهروحرارية.
● مكونات Micro TEC: هياكل كهروحرارية رفيعة للمعدات صغيرة الحجم.
● هياكل TEC متعددة المراحل: هياكل تبريد ذات طبقات تتطلب أداءً متسقًا للعناصر.
● أجهزة التحكم في درجة الحرارة: مكونات أنظمة التنظيم الحراري.
|
المعلمة |
مواصفة |
|
نظام المواد |
Bi2Te3-Sb2Te3 |
|
نوع المادة |
المواد الكهروحرارية من النوع N / النوع P |
|
طول السبائك المبثوقة |
120 ملم / 240 ملم |
|
قطر السبائك المبثوقة |
25 ملم / 30 ملم / 35 ملم |
|
الموصلية الكهربائية |
870–1430 أوم⁻¹سم⁻¹ |
|
الهيكل المادي |
هيكل محكم كثيف |
|
القدرة على معالجة الرقائق الرقيقة |
يصل إلى 0.2 ملم |
تؤثر الخواص الميكانيكية على عمليات القطع والتقطيع والتخفيف والتجميع أثناء تصنيع TEC. تعمل معالجة البثق على تحسين الترابط بين الحبيبات من خلال تشوه البلاستيك وتقليل العيوب الهيكلية أثناء التشغيل الآلي.
|
الملكية الميكانيكية |
مادة من النوع N |
مادة من النوع P |
|
قوة الضغط (ميغاباسكال) |
54.0 |
66.0 |
|
قوة القص (ميغاباسكال) |
16.0 |
21.0 |
|
معامل يونغ (GPa) |
47.0 |
42.0 |
|
نسبة بواسون |
0.30 |
0.30 |
تسمح قوة المادة بمعالجة الرقائق الحرارية بسماكة تصل إلى 0.2 مم.
الخصائص الرئيسية:
● الموصلية الكهربائية: 870-1430 أوم⁻¹سم⁻¹.
● الهيكل المادي: هيكل داخلي كثيف وموحد.
● اتجاه النسيج: اتجاه الحبوب الذي يتم التحكم فيه من أجل تناسق العنصر.
● معلمة الأداء الكهروحراري: تصل إلى 2.9 × 10⁻³ تحت ظروف فراغ تبلغ 25 درجة مئوية.
يمكن لمواد الصهر في المنطقة التقليدية أن تحقق أداءً كهروحراريًا ولكن قد يكون لها قيود أثناء القطع والتخفيف بسبب خصائص الانقسام.
|
عنصر المقارنة |
مواد مقذوف Bi2Te3-Sb2Te3 |
مواد صهر المنطقة التقليدية |
|
الهيكل الداخلي |
هيكل محكم كثيف |
هيكل الكريستال الاتجاهي |
|
المعالجة الميكانيكية |
مقاومة أعلى أثناء القطع والتخفيف |
أكثر حساسية للعيوب المرتبطة بالانقسام |
|
تصنيع شرائح رقيقة |
يدعم مكونات TEC رفيعة بسمك 0.2 مم |
أكثر صعوبة للمعالجة الرقيقة للغاية |
|
اتساق المواد |
السيطرة على توحيد الملمس |
يعتمد على ظروف نمو البلورة |
|
التطبيقات |
Micro TEC، TEC متعدد المراحل، تبريد دقيق |
تطبيقات TEC التقليدية |
تتطلب أجهزة التبريد الحرارية خصائص كهربائية وحرارية وميكانيكية متوازنة.
المزايا الرئيسية:
قدرة الشريحة الرقيقة: تدعم القوة الميكانيكية عمليات التقطيع والتخفيف للرقائق الكهروحرارية حتى 0.2 مم.
التوحيد الهيكلي: تعمل الهياكل المنسوجة على تحسين الاتساق بين العناصر الكهروحرارية المستخدمة في تكوينات TEC متعددة العناصر والمراحل.
هيكل المادة: يساعد تحسين ترابط الحبوب في الحفاظ على سلامة المواد أثناء دورات التسخين والتبريد المتكررة.
البنية الكثيفة: الهياكل المادية عالية الكثافة مناسبة للمكونات الحرارية المدمجة.
تبريد الاتصالات البصرية: يُستخدم للعناصر الكهروحرارية الرقيقة في أجهزة الإرسال والاستقبال الضوئية وأنظمة التحكم في درجة الحرارة بالليزر.
التطبيقات:
● تبريد جهاز الإرسال والاستقبال البصري: التحكم في درجة حرارة المكونات الضوئية.
● التحكم في درجة حرارة الصمام الثنائي بالليزر: التنظيم الحراري لأجهزة الليزر.
● وحدات اتصالات الألياف: هياكل تبريد مدمجة.
هياكل التبريد متعددة الطبقات: تُستخدم عندما تتطلب الطبقات الحرارية المتعددة أداءً ثابتًا.
التطبيقات:
● الهياكل الكهروحرارية المكدسة: تكوينات TEC متعددة الطبقات.
● تحكم عالي الدقة في درجة الحرارة: أنظمة التنظيم الحراري.
● أنظمة التبريد المدمجة: تطبيقات التبريد ذات المساحة المحدودة.
السبائك المبثوقة ذات القطر الكبير: تُستخدم لمكونات التبريد الحرارية الأكبر حجمًا.
التطبيقات:
● معدات التحكم في درجة الحرارة الصناعية: الإدارة الحرارية المحلية.
● أنظمة التبريد الإلكترونية: التحكم الحراري لأشباه الموصلات.
● معدات أشباه الموصلات: التبريد الإلكتروني الدقيق.
مكونات التبريد الدقيقة: تستخدم في التبريد الطبي ومعدات التحكم في درجة حرارة المختبرات.
التطبيقات:
● أنظمة التبريد الطبية
● معدات التحكم في درجة حرارة المختبر
● أدوات البحث
|
نوع المادة |
الخصائص الرئيسية |
التطبيقات |
|
Bi2Te3-Sb2Te3 |
الأداء الحراري بالقرب من درجة حرارة الغرفة |
وحدات TEC، ومكونات التبريد بلتيير |
|
N-نوع Bi2Te3 |
الموصلية الكهربائية والقوة الميكانيكية |
أزواج العناصر الحرارية |
|
ف-نوع Bi2Te3-Sb2Te3 |
القوة الميكانيكية والخصائص الحرارية |
هياكل التبريد TEC |
يدمج X-meritan إعداد المواد الكهروحرارية، ومعالجة البثق، ومعالجة العناصر، وتكامل التجميع.
عمليات التصنيع:
● تحضير المواد: تحضير تركيبات المواد الكهروحرارية.
● معالجة البثق: تشكيل هياكل ذات نسيج كثيف.
● معالجة العناصر: قطع وتشكيل المكونات الحرارية.
● التوصيل الكهربائي: اللحام ومعالجة التوصيل.
● تكامل التجميع: تكامل الهياكل الحرارية.
● التحقق من الأداء: فحص المكونات المعالجة.

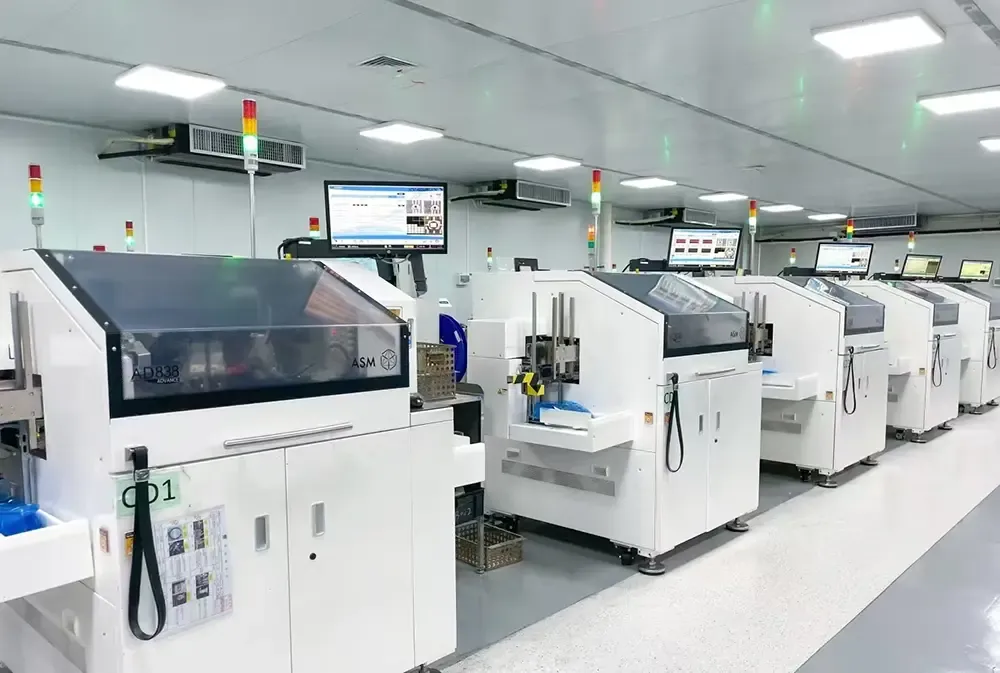

معدات الإنتاج:
● فرن غمس القصدير
● آلة القالب المتأرجح بالاهتزاز
● آلة لحام
● الفرن
● آلة التوزيع
● آلة الختم الأوتوماتيكية
● آلة القطع
● آلة التصلب
● معدات اللحام بإعادة التدفق
● آلة طباعة أوتوماتيكية بالكامل
تعتمد المواد الكهروحرارية المبثوقة X-meritan على مواد Bi2Te3-Sb2Te3 ذات الخواص الكهربائية الخاضعة للرقابة، والهياكل الكثيفة، والخصائص الميكانيكية لتصنيع TEC.
تشمل المواصفات التوصيل الكهربائي من 870 إلى 1430 أوم⁻¹سم⁻¹، وقوة ضغط تصل إلى 66 ميجا باسكال، وأبعاد السبائك المبثوقة بطول 120 مم / 240 مم وقطر 25 مم / 30 مم / 35 مم، وقدرة معالجة شرائح رقيقة تصل إلى 0.2 مم.
تُستخدم هذه المواد في تصنيع TEC، ووحدات Peltier، وتبريد الاتصالات البصرية، والتحكم في درجة الحرارة الطبية، وتطبيقات الإدارة الحرارية لأشباه الموصلات.
