خلاصة:أصبحت تكنولوجيا التبريد الحراري لا غنى عنها للإدارة الحرارية في الإلكترونيات الدقيقة والاتصالات البصرية والأجهزة الطبية. ومع ذلك، فإن سقف أداء أي وحدة TEC يتم تحديده في النهاية من خلال مادتها. تتناول هذه المقالة السببالمواد الكهروحرارية المبثوقةظهرت كبديل متميز لسبائك ذوبان المنطقة التقليدية، مع التركيز على بنيتها المجهرية الكثيفة، وقوتها الميكانيكية المحسنة، والقدرة الحرجة على دعم سماكة الرقاقة حتى 0.2 مم. من خلال التحليل المقارن لعمليات التصنيع، وبيانات الخصائص الميكانيكية، ودراسات حالة التطبيق، توضح المناقشة كيف تعمل تكنولوجيا البثق على سد المفاضلة طويلة الأمد بين الكفاءة الحرارية الكهربائية والمتانة الميكانيكية.
- ما الذي يجعل المواد الكهروحرارية المبثوقة مختلفة عن بدائل الذوبان في المنطقة؟
- كيف تخلق عملية البثق بنية كثيفة؟
- لماذا تحدد الخواص الميكانيكية الحد الأدنى لحجم وحدة TEC؟
- عتبة 0.2 مم: تمكين تصنيع شرائح رفيعة للغاية
- التطبيقات التي تتطلب مواد كهروحرارية مقذوفة
- من السبائك إلى الوحدة: القدرة على التصنيع ومراقبة الجودة
- الأسئلة المتداولة
ما الذي يجعل المواد الكهروحرارية المبثوقة مختلفة عن بدائل الذوبان في المنطقة؟
إن الاختيار بين البثق والذوبان بالمنطقة ليس مجرد مسألة تفضيل للإنتاج. إنه يحدد سير العمل الكامل لتصنيع المبردات الكهروحرارية - بدءًا من كيفية تقطيع السبائك إلى رقائق، إلى مدى رقة هذه الرقائق، إلى عدد الرقائق التي تبقى على قيد الحياة في مرحلة التقطيع دون أن تتكسر.
لطالما كان ذوبان المنطقة هو المعيار لإنتاج بلورات مفردة عالية النقاء تعتمد على Bi₂Te₃. تعمل عملية التصلب الاتجاهي على محاذاة الحبوب على طول محور النمو، مما يوفر حركة حاملة ممتازة. ومع ذلك، فإن هذا التوافق بالذات يخلق ضعفًا هيكليًا. تتشقق بلورات Bi₂Te₃ بسهولة على طول المستوى الأساسي، مما يعني أنه أثناء القطع والتخفيف والتجميع، تكون المادة عرضة للتقطيع والتصفيح - خاصة عندما يقل سمك الهدف عن 0.5 مم.
تأخذ معالجة البثق طريقًا مختلفًا تمامًا. بدءًا من السبائك الميكانيكية أو المساحيق المضغوطة مسبقًا، يتم دفع المادة عبر قالب عند درجة حرارة مرتفعة، مما يعرضها لتشوه بلاستيكي شديد. هذا التشوه لا يشكل المادة فحسب؛ فهو يعيد بناء بنية الحبوب الداخلية. والنتيجة هي جسم كثيف ودقيق الحبيبات ذو نسيج بلوري متحكم فيه - جسم يحتفظ بمزايا النقل متباينة الخواص لـ Bi₂Te₃ مع تحسين السلامة الميكانيكية بشكل كبير.

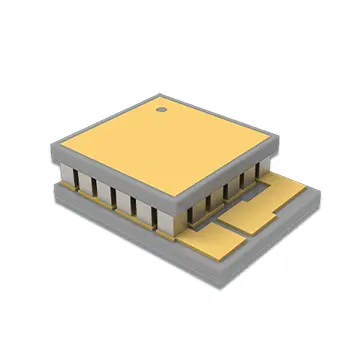

والنتيجة العملية مهمة. حيث قد تؤدي السبائك الذائبة في المنطقة إلى أداء مقبول في وحدات TEC القياسية بارتفاع أرجل يتراوح بين 1.0 و1.5 مم، فإن المواد المنتجة بالبثق تفتح الباب أمام بنيات الوحدة التي كانت غير عملية في السابق: TECs الصغيرة بارتفاع أرجل يبلغ 0.2 مم، وشلالات متعددة المراحل تتطلب اتساقًا دقيقًا للأبعاد عبر كل عنصر، وحلول تبريد مجاورة للأغشية الرقيقة للأجهزة الضوئية.
كيف تخلق عملية البثق بنية كثيفة؟
يعد فهم التحول في البنية المجهرية أثناء البثق أمرًا ضروريًا لتقدير سبب تصرف هذه المواد بشكل مختلف في المعالجة النهائية. تعود جذور هذه الآلية إلى إعادة البلورة الديناميكية، وهي عملية تتنوى فيها الحبوب وتنمو من جديد بينما لا تزال المادة تخضع للتشوه.
صقل الحبوب من خلال تشوه البلاستيك
أثناء البثق الساخن، تتعرض قطعة العمل لإجهاد قص شديد أثناء مرورها عبر القالب. تؤدي طاقة الانفعال هذه إلى إعادة التبلور الديناميكي، واستبدال بنية الحبوب الخشنة الأصلية بشبكة حبوب مكررة أو متساوية المحاور أو ممدودة قليلاً. أثبتت الأبحاث التي أجريت على المركبات القائمة على النوع p Bi₂Te₃ المصنعة عن طريق البثق الساخن أن سرعة البثق تتحكم بشكل مباشر في التوازن بين إعادة التبلور ونمو الحبوب. وبسرعة يمكن التحكم فيها تبلغ 1.0 مم/دقيقة، يمكن تحقيق متوسط أحجام الحبوب التي تصل إلى 1.53 ميكرومتر، مصحوبة بكثافة عالية من حدود الحبوب ذات الزاوية المنخفضة.
هذه الحدود ذات الزاوية المنخفضة حاسمة. على عكس الحدود ذات الزاوية العالية، التي تشتت حاملات الشحنة وتؤدي إلى تدهور التوصيل الكهربائي، تحافظ حدود الزاوية المنخفضة على حركة الموجة الحاملة بينما لا تزال تساهم في تشتت الفونون - وبالتالي قمع التوصيل الحراري للشبكة. هذه الوظيفة المزدوجة هي ما يسمح للمواد المبثوقة بالحفاظ على الأداء الكهروحراري التنافسي مع نظيراتها المنصهرة في المنطقة مع اكتساب قوة ميكانيكية كبيرة.
التحكم في الملمس وإدارة تباين الخواص
Bi₂Te₃ عبارة عن مادة ذات طبقات، وخصائصها الحرارية متباينة الخواص بشدة. يُظهر الاتجاه داخل المستوى (المتعامد على المحور c) حركة حاملة أعلى بكثير من الاتجاه عبر المستوى. تستغل معالجة البثق هذا التباين عن طريق محاذاة المحور C بشكل تفضيلي على طول اتجاه البثق، مما يؤدي إلى إنشاء ما يعرف باسم نسيج الألياف.
يتم تحديد درجة الملمس بواسطة عامل الاتجاه F، والذي يتراوح من 0 (عشوائي) إلى 1 (محاذاة تمامًا). من خلال التحكم الدقيق في درجة حرارة وسرعة البثق، تم تحقيق قيم F تتراوح بين 0.28-0.41 في المواد من النوع p. بالنسبة إلى النوع n Bi₂Te₃، تبين أن محاذاة اتجاه البثق مع النسيج الأولي داخل الطائرة يؤدي إلى مضاعفة درجة النسيج على الأقل، مما يؤدي إلى تنقلات حاملة في درجة حرارة الغرفة تبلغ 263 سم²V⁻¹s⁻¹ وعوامل طاقة تقترب من 47.3 μWcm⁻¹K⁻².
مقارنة الهياكل الداخلية
| عنصر المقارنة | مواد مقذوف Bi₂Te₃-Sb₂Te₃ | مواد صهر المنطقة التقليدية |
|---|---|---|
| الهيكل الداخلي | هيكل محكم كثيف | هيكل الكريستال الاتجاهي |
| المعالجة الميكانيكية | مقاومة أعلى أثناء القطع والتخفيف | أكثر حساسية للعيوب المرتبطة بالانقسام |
| تصنيع شرائح رقيقة | يدعم مكونات TEC رفيعة بسمك 0.2 مم | أكثر صعوبة للمعالجة الرقيقة للغاية |
| اتساق المواد | السيطرة على توحيد الملمس | يعتمد على ظروف نمو البلورة |
| التطبيقات | Micro TEC، TEC متعدد المراحل، تبريد دقيق | تطبيقات TEC التقليدية |
لماذا تحدد الخواص الميكانيكية الحد الأدنى لحجم وحدة TEC؟
في تصميم المبرد الكهروحراري، هناك علاقة بسيطة تحكم مدى صغر الوحدة: الحد الأدنى لارتفاع الساق محدد بالقوة الميكانيكية للمادة. سوف تنكسر الساق الحرارية التي تكون رفيعة جدًا بالنسبة لمساحة مقطعها العرضي أثناء اللحام أو التقطيع أو ركوب الدراجات الحرارية. وهذا ليس مصدر قلق نظري، بل هو عنق الزجاجة الأساسي في تصغير TEC.
تعالج عملية البثق هذا القيد مباشرة. من خلال تحسين حجم الحبوب وإدخال عمليات خلع عالية الكثافة، يؤدي البثق إلى زيادة قوة الضغط والقص بشكل كبير مقارنة بالمواد المنصهرة في المنطقة.
ملفات تعريف الخصائص الميكانيكية من النوع N والنوع P
| الملكية الميكانيكية | مادة من النوع N | مادة من النوع P |
|---|---|---|
| قوة الضغط (ميغاباسكال) | 54.0 | 66.0 |
| قوة القص (ميغاباسكال) | 16.0 | 21.0 |
| معامل يونغ (GPa) | 47.0 | 42.0 |
| نسبة بواسون | 0.30 | 0.30 |
تمثل هذه القيم هامشًا كبيرًا عما هو مطلوب عادةً لمعالجة الشرائح الرقيقة. بالنسبة للسياق، تم الإبلاغ عن مركبات قائمة على أساس Bi₂Te₃ من النوع p المبثوقة على الساخن مع قوة ضغط تصل إلى 189-226 ميجا باسكال وقوة انحناء تتراوح بين 126-139 ميجا باسكال اعتمادًا على ظروف البثق. هذه الخصائص المحسنة هي التي تجعل من الممكن قطع الجسيمات الدقيقة بأبعاد صغيرة تصل إلى 100 × 100 × 200 ميكرومتر مكعب دون كسر.
موثوقية الدراجات الحرارية
تتحكم القوة الميكانيكية أيضًا في الموثوقية طويلة المدى في ظل التدوير الحراري. عندما تعمل وحدة TEC، تتعرض الأرجل الحرارية لدورات تسخين وتبريد متكررة. تعمل حدود الحبوب كنقاط ضعف حيث يمكن للشقوق الصغيرة أن تتنوى وتنتشر. يقوم الهيكل ذو الحبيبات الدقيقة والمترابط بكثافة الناتج عن البثق بتوزيع الضغوط الحرارية بشكل أكثر تجانسًا من البنية البلورية المعرضة للانقسام للمواد المنصهرة في المنطقة، مما يحسن مقاومة التعب الدوري.
عتبة 0.2 مم: تمكين تصنيع شرائح رفيعة للغاية
إن القدرة على معالجة المواد الكهروحرارية بسمك 0.2 مم ليست مجرد فضول في مجال التصنيع - إنها التكنولوجيا التمكينية وراء جيل جديد من أجهزة التبريد المدمجة. عند هذا السُمك، تتمتع الساق الكهروحرارية بنسبة ارتفاع إلى عرض تقترب من 1:1 بالنسبة لهندسة العناصر النموذجية، مما يعني أن الحمل الهيكلي أثناء التجميع يكون في الغالب ضاغطًا وليس منحنيًا.
هناك ثلاثة عوامل تجعل عملية البثق هي العملية التمكينية لنظام السماكة هذا.
انخفاض حساسية الانقسام
ينشق Bi₂Te₃ المنصهر في المنطقة بسهولة على طول المستوى القاعدي. عندما يتم تخفيف الرقاقة إلى أقل من 0.5 مم تقريبًا، يمكن حتى لضغوط المعالجة البسيطة أن تؤدي إلى حدوث شقوق انقسامية تنتشر عبر العنصر بأكمله. تعمل عملية البثق على تعطيل مسار الانقسام هذا عن طريق إدخال حبيبات مضللة وحدود زاوية منخفضة تعمل على تشتيت انتشار الكراك. والنتيجة هي مادة يمكنها تحمل سوء الاستخدام الميكانيكي للتقطيع والتجميع والالتقاط واللحام دون حدوث كسر كارثي.
نسيج يمكن التحكم فيه من أجل تقطيع متناسق
في وحدات TEC متعددة العناصر، يجب أن تتمتع كل ساق بخصائص كهربائية وحرارية متطابقة تقريبًا. إذا اختلف اتجاه النسيج من عنصر إلى آخر، يصبح أداء التبريد للوحدة غير قابل للتنبؤ به. ينتج البثق سبائك ذات نسيج موحد على طولها، مما يضمن أن العناصر المقطوعة من مواضع مختلفة داخل نفس السبيكة تظهر خصائص متسقة. يعد هذا الاتساق مهمًا بشكل خاص في تكوينات TEC متعددة المراحل، حيث يجب أن تعمل مئات العناصر في توازن حراري.
توافق معدات المعالجة
تؤثر القوة الميكانيكية للمواد المبثوقة أيضًا على اختيار المعدات النهائية. نظرًا لأن المادة تقاوم التقطيع، يمكن للمصنعين استخدام معدلات تغذية أعلى أثناء الرقاقة والتقطيع، مما يقلل من وقت المعالجة والتكلفة. وبالمثل، يمكن لأنظمة الالتقاط والوضع الآلية التعامل مع العناصر الرقيقة مع انخفاض خطر الكسر، مما يتيح خطوط تجميع ذات إنتاجية أعلى.
التطبيقات التي تتطلب مواد كهروحرارية مقذوفة
تترجم المزايا التقنية للبثق إلى فوائد ملموسة عبر العديد من مجالات التطبيق حيث تكون العناصر الكهروحرارية الرقيقة والموثوقة ضرورية.
الاتصالات البصرية والتبريد بالليزر ديود
أجهزة الإرسال والاستقبال الضوئية وثنائيات الليزر حساسة للغاية لدرجة الحرارة. انحراف الطول الموجي، وانخفاض طاقة الخرج، والتدهور المتسارع، كلها تنتج عن عدم كفاية التحكم الحراري. في الوحدات الضوئية 5G، على سبيل المثال، يجب أن تحافظ المبردات الكهروحرارية على درجات حرارة شرائح الليزر ضمن تفاوتات مشددة أثناء تركيبها في العبوات التي يتم قياسها بالملليمتر.
تدعم قدرة الرقاقة الرقيقة مقاس 0.2 مم هذا المطلب بشكل مباشر. تم التحقق من صحة المواد الكهروحرارية القائمة على Bi₂Te₃ المبثوقة على الساخن في تطبيقات الوحدات الضوئية، مما يدل على التحكم الفعال في درجة حرارة الرقاقة الضوئية مع إمكانية التكامل في أنظمة الاتصالات والليزر والأشعة تحت الحمراء. تضمن قوة الضغط العالية للمادة بقاء الأرجل الكهروحرارية على قيد الحياة بعد عمليات اللحام والتجميع المستخدمة في تصنيع أجهزة الإرسال والاستقبال، حيث يؤدي عدم تطابق التمدد الحراري إلى كسر المواد الأضعف.
هياكل TEC متعددة المراحل
تعمل المبردات الحرارية متعددة المراحل على تكديس طبقات متعددة من العناصر الحرارية لتحقيق فروق في درجات الحرارة لا يمكن لمرحلة واحدة الوصول إليها. تعمل كل مرحلة إضافية على زيادة قدرة الضخ الحراري وΔT القابلة للتحقيق، ولكنها تقدم أيضًا تحديات ميكانيكية جديدة. ويجب أن تكون العناصر في المراحل الأعلى أرق، ويجب أن تحافظ على تناسق الأداء مع العناصر في المراحل الأدنى.
تم تطبيق تكنولوجيا البثق خصيصًا لتصنيع الأرجل الكهروحرارية للمبردات متعددة المراحل ذات الحالة الصلبة والتي تعمل عند درجات حرارة تصل إلى حوالي 140 كلفن. إن الخواص الميكانيكية للمواد المبثوقة - وخاصة مقاومتها للكسر أثناء تجميع الهياكل متعددة الطبقات المتراصة بشكل وثيق - هي ما يجعل هذه التصميمات المتتالية قابلة للتصنيع.
التحكم في درجة الحرارة الطبية والمخبرية
تُستخدم المبردات الكهروحرارية على نطاق واسع في أنظمة التبريد الطبية وأدوات المختبرات ومعدات البحث حيث يعد التنظيم الدقيق لدرجة الحرارة أمرًا بالغ الأهمية. تتراوح التطبيقات من الحفاظ على استقرار الكاشف في أجهزة التشخيص إلى التحكم في درجة حرارة العينة في الأدوات التحليلية.
في هذه الإعدادات، يجب أن توفر المادة الكهروحرارية أداءً حراريًا وموثوقية طويلة المدى. توفر مواد Bi₂Te₃-Sb₂Te₃ المبثوقة التركيبة الضرورية: أداء كهروحراري بالقرب من درجة حرارة الغرفة يمكن مقارنته بالمواد المنصهرة في المنطقة، إلى جانب المتانة الميكانيكية التي تضمن التشغيل المستقر على مدى آلاف الدورات الحرارية.
الإدارة الحرارية الصناعية وأشباه الموصلات
تخدم السبائك المبثوقة ذات القطر الكبير - المتوفرة بأقطار تصل إلى 35 مم وأطوال 120 مم أو 240 مم - إنتاج TEC الصناعي حيث تكون هناك حاجة إلى عناصر تبريد أكبر. وتشمل التطبيقات الإدارة الحرارية الموضعية في معدات أشباه الموصلات، وأنظمة التبريد الإلكترونية، وأجهزة التحكم في درجة الحرارة الصناعية. تتيح قابلية التوسع في معالجة البثق للمصنعين إنتاج سبائك بأحجام قد تكون غير عملية مع طرق النمو أحادية البلورة.
من السبائك إلى الوحدة: القدرة على التصنيع ومراقبة الجودة
يتطلب إنتاج المواد الكهروحرارية المبثوقة نهج تصنيع متكامل يشمل إعداد المواد، ومعالجة البثق، وتصنيع العناصر، وتجميع الوحدات. ويجب التحكم في كل مرحلة للحفاظ على خصائص البنية المجهرية التي تمنح المواد المبثوقة مزايا أدائها.
تحضير المواد والبثق
تبدأ العملية بتحضير تركيبات المحاليل الصلبة Bi₂Te₃-Sb₂Te₃، مع التحكم الدقيق في قياس العناصر الكيميائية ومستويات المنشطات لتحقيق نوع الناقل والتركيز المطلوب. يتم بعد ذلك تجميع المادة المحضرة وقذفها تحت ظروف درجة الحرارة ومعدل الإجهاد التي يمكن التحكم فيها. تحدد معلمات البثق - درجة الحرارة والسرعة ونسبة التخفيض - حجم الحبوب وكثافة النسيج وكثافة العيوب، وكلها تؤثر على الخواص الكهربائية الحرارية والميكانيكية.
معالجة العناصر وتجميعها
بعد البثق، تتم معالجة السبيكة إلى عناصر كهروحرارية من خلال الرقاقة، والتقطيع، وإعداد السطح. تسمح القوة الميكانيكية المحسنة للمواد المبثوقة بالترقق القوي إلى 0.2 مم والتقطيع الدقيق مع إنتاجية عالية. يتم بعد ذلك تعدين العناصر ولحامها وتجميعها في وحدات. يتضمن التحقق من الجودة فحص الأبعاد وقياس الخصائص الكهربائية واختبار الأداء الحراري.
معدات التصنيع
يتضمن خط الإنتاج الكامل للمواد والوحدات الكهروحرارية المبثوقة ما يلي:
- فرن غمس القصدير: لطلاء اللحام لأطراف العناصر
- آلة القالب المتأرجح بالاهتزاز: لتحديد موضع العناصر بدقة
- آلة اللحام: للتوصيل الكهربائي
- الفرن: للمعالجة والمعالجة الحرارية
- آلة التوزيع: لتطبيق المادة اللاصقة
- آلة الختم الأوتوماتيكية: لتغليف الوحدة
- آلة التقطيع: للرقاق والتقطيع
- آلة التصلب: لتشكيل وصلة اللحام
- معدات اللحام بإعادة التدفق: للحام عالي الموثوقية
- آلة طباعة أوتوماتيكية بالكامل: لأنماط المعدنة
الأسئلة المتداولة
ما هي الميزة الأساسية للبثق فوق ذوبان المنطقة للمواد الكهروحرارية؟
ينتج البثق بنية كثيفة ذات حبيبات دقيقة توفر قوة ميكانيكية تتفوق على البلورات المفردة الذائبة في المنطقة. تتيح ميزة القوة هذه المعالجة بأبعاد أرق - تصل إلى 0.2 مم - دون حدوث كسر أثناء القطع أو التخفيف أو التجميع، مع الحفاظ على الأداء الكهروحراري التنافسي مع المواد المنصهرة في المنطقة.
هل يمكن للمواد الكهربائية الحرارية المبثوقة أن تتطابق مع الأداء الحراري للبلورات المفردة؟
نعم. من خلال توجيه الملمس المتحكم فيه وصقل الحبوب، تحقق المواد المبثوقة القائمة على Bi₂Te₃ قابلية تنقل الناقل وعوامل الطاقة المماثلة للعينات الذائبة في المنطقة. يقدم الهيكل ذو الحبيبات الدقيقة أيضًا تشتتًا إضافيًا للفونون يمكن أن يقلل من التوصيل الحراري للشبكة، مما قد يؤدي إلى تحسين الرقم الإجمالي للجدارة.
ما هي سماكة الرقائق التي يمكن إنتاجها بشكل موثوق من السبائك المبثوقة؟
تدعم مواد Bi₂Te₃-Sb₂Te₃ المقذوفة تصنيع شرائح كهروحرارية يصل سمكها إلى 0.2 مم. يتم تمكين هذه الإمكانية من خلال قوة ضغط المادة (54-66 ميجا باسكال) وقوة القص (16-21 ميجا باسكال)، والتي توفر سلامة هيكلية كافية للمعالجة فائقة الرقة والتجميع الآلي.
هل المواد المبثوقة مناسبة لتكوينات TEC متعددة المراحل؟
قطعاً. تتطلب TECs متعددة المراحل أداءً متسقًا عبر العديد من العناصر والمتانة الميكانيكية أثناء التكديس. إن الملمس الموحد والقوة الميكانيكية العالية للمواد المبثوقة يجعلها مناسبة تمامًا لهذه التطبيقات، وقد تم تطبيق تكنولوجيا البثق خصيصًا لتصنيع الأرجل للمبردات متعددة المراحل التي تعمل في درجات حرارة تصل إلى ~ 140 كلفن.
ما هي أبعاد السبائك المتاحة للمواد الكهربائية الحرارية المبثوقة؟
تتضمن أبعاد السبائك المبثوقة القياسية أطوالًا تبلغ 120 مم و240 مم، بأقطار 25 مم و30 مم و35 مم. تدعم هذه الأبعاد إنتاج عناصر Micro-TEC ومكونات التبريد الصناعية الأكبر حجمًا.
هل أنت على استعداد لاستكشاف كيف يمكن للمواد الكهروحرارية المبثوقة تحسين إنتاجية تصنيع TEC وتمكين بنيات الأجهزة الأقل سمكًا؟
