يحتاج المهندس الذي يصمم محللًا طبيًا صغير الحجم إلى الاحتفاظ بغرفة عينة عند درجة حرارة 15 درجة مئوية في بيئة محيطة تبلغ درجة حرارتها 35 درجة مئوية. العلبة صغيرة، وميزانية الطاقة محدودة، والمساحة المتاحة لنظام التبريد ضئيلة. يعرف المهندس أن المبرد الكهروحراري، أو TEC، هو التقنية المناسبة لهذا التطبيق. ولكن أي المجلس التنفيذي الانتقالي؟ تعتمد الإجابة على رقم غالبًا ما يتم تقديره بشكل عرضي: حمل التبريد المطلوب. إذا تم التقليل من حمل التبريد، فلن يحتفظ TEC بنقطة الضبط. إذا تمت المبالغة في تقديرها، فستكون TEC كبيرة الحجم وغير فعالة ومكلفة. يعد حساب حمل التبريد بشكل صحيح هو الخطوة الأولى في اختيار مبرد كهروحراري يلبي متطلبات التطبيق دون تكلفة أو تعقيد غير ضروري.
تم إعداد هذا الدليل لمهندسي المشتريات ومهندسي التصميم والمشترين الذين يحتاجون إلى التحديدمبردات حراريةلتطبيقات التبريد. سنشرح مكونات حمل التبريد، وطرق حساب كل مكون، ودور المقاومة الحرارية في العلبة، وتأثير معامل الأداء TEC (COP)، ومعايير تقييم المورد. سنوفر أيضًا معلمات المنتج التفصيلية من مصنعنا في Fuzhou X-Meritan Technology Co., Ltd. سواء كنت تقوم بتبريد جهاز طبي، أو صمام ثنائي ليزر، أو حزمة بطارية، أو حاوية مدمجة، سيساعدك هذا الدليل على حساب حمل التبريد بدقة واختيار المبرد الكهروحراري المناسب لتطبيقك.
حمل التبريد هو إجمالي كمية الحرارة التي يجب إزالتها من العلبة أو الجسم الذي يتم تبريده للحفاظ على درجة الحرارة المطلوبة. وهو مجموع الحمل الحراري النشط والحمل الحراري السلبي وأي مصادر حرارة إضافية مثل الإشعاع الشمسي أو التكثيف. يتم التعبير عن حمل التبريد بالواط. بالنسبة للمبرد الكهروحراري، فإن حمل التبريد هو قدرة الضخ الحراري المطلوبة (Qc) في ظروف التشغيل المحددة. يجب اختيار TEC بحيث تكون جودة الجودة عند درجة الحرارة المحيطة الفعلية ونقطة الضبط أكبر من حمل التبريد، مع هامش أمان مناسب. إذا كانت مراقبة جودة TEC أقل من حمل التبريد، فلن تصل العلبة إلى نقطة الضبط. إذا كانت مراقبة الجودة الخاصة بـ TEC أكبر بكثير من حمل التبريد، فسيكون حجم TEC أكبر من اللازم وسيعمل بكفاءة أقل.
يعد حساب حمل التبريد أساس اختيار TEC لأنه يحدد مراقبة الجودة المطلوبة، والتي بدورها تحدد حجم TEC واستهلاك الطاقة والتكلفة. قد يحتوي جهاز طبي صغير على حمل تبريد قدره 10 واط، مما يتطلب TEC مدمجًا. قد يحتوي نظام الإدارة الحرارية للبطارية على حمولة تبريد تبلغ 200 واط، مما يتطلب TEC أكبر أو مجموعة من TECs. يلخص الجدول أدناه المكونات الرئيسية الثلاثة لحمل التبريد ومصادرها النموذجية.
| عنصر | مصدر | الحجم النموذجي |
| الحمل الحراري النشط | المكونات الإلكترونية وأجهزة الاستشعار والمحركات والليزر | 1 واط إلى 200 واط |
| الحمل الحراري السلبي | التوصيل من خلال جدران العلبة، الحمل الحراري، الإشعاع | 5 واط إلى 50 واط |
| مصادر الحرارة الإضافية | الإشعاع الشمسي، التكثيف، مصادر الحرارة الخارجية | عامل |
| إجمالي حمل التبريد | مجموع جميع المكونات | يحدد متطلبات TEC Qc |
فيشركة فوتشو إكس ميريتان للتكنولوجيا المحدودةيقوم مصنعنا بتصميم وتصنيع المبردات الكهروحرارية لمجموعة واسعة من تطبيقات التبريد. نحن نعمل مع عملائنا للتحقق من دقة حساب حمل التبريد قبل اختيار TEC. يمكن لفريقنا الهندسي المساعدة في الحساب وتقديم التوجيه بشأن هامش الأمان المناسب لكل تطبيق.
الحمل الحراري النشط هو الحرارة الناتجة عن المكونات الموجودة داخل العلبة والتي يتم تشغيلها بالكهرباء. قد تشمل هذه المكونات الدوائر الإلكترونية وأجهزة الاستشعار والمحركات وأشعة الليزر ومصابيح LED وأي جهاز آخر يحول الطاقة الكهربائية إلى حرارة. يتم حساب الحمل الحراري النشط من خلال جمع استهلاك الطاقة لجميع المكونات التي تعمل داخل العلبة. بالنسبة للمكون الذي لا يتمتع بكفاءة بنسبة 100%، فإن الحرارة المتولدة تساوي مدخلات الطاقة مطروحًا منها مخرجات العمل المفيدة. في معظم الأنظمة الإلكترونية، يتم تحويل كل الطاقة الكهربائية تقريبًا إلى حرارة، وبالتالي فإن الحمل الحراري النشط يساوي تقريبًا إجمالي استهلاك الطاقة. يقدم الجدول أدناه ورقة عمل لحساب الحمل الحراري النشط.
| عنصر | استهلاك الطاقة (واط) | تبديد الحرارة (وات) | ملحوظات |
| لوحة التحكم | 5 واط | 5 واط | تبددت كل القوة كحرارة |
| وحدة الاستشعار | 2 واط | 2 واط | عملية مستمرة |
| ليزر ديود | 3 واط | 2.5 واط | 0.5 واط ينبعث كضوء |
| عرض | 1 واط | 0.8 واط | 0.2 واط ينبعث كضوء |
| إجمالي الحمل الحراري النشط | 11 دبليو | 10.3 واط | تستخدم لاختيار TEC |
في مصنعنا، نقوم بتوفير مبردات كهروحرارية مع مجموعة من قدرات التبريد لتناسب الأحمال الحرارية النشطة المختلفة. يمكن لفريقنا الهندسي مراجعة قائمة المكونات والتحقق من حساب الحمل الحراري النشط. نوصي أيضًا بأن يأخذ عملاؤنا في الاعتبار دورة تشغيل المكونات، نظرًا لأن التشغيل المتقطع قد يقلل من متوسط الحمل الحراري.
الحمل الحراري السلبي هو الحرارة التي تدخل إلى العلبة من البيئة الخارجية من خلال الجدران والغطاء وأي فتحات. إنه مدفوع باختلاف درجة الحرارة بين البيئة المحيطة والداخلية. يتم حساب الحمل الحراري السلبي باستخدام الصيغة Q = U × A × ΔT، حيث U هو معامل نقل الحرارة الإجمالي للعلبة، A هي مساحة سطح العلبة، وΔT هو فرق درجة الحرارة بين البيئة المحيطة والداخلية. يعتمد معامل نقل الحرارة الإجمالي على مادة الجدار، والعزل، وظروف الحمل الحراري على جانبي الجدار. بالنسبة إلى حاوية معزولة جيدًا، قد تصل قيمة U إلى 0.5 واط/م² كلفن. بالنسبة إلى حاوية غير معزولة، قد تصل قيمة U إلى 5 واط/م² كلفن. يقدم الجدول أدناه ورقة عمل لحساب الحمل الحراري السلبي.
| المعلمة | رمز | قيمة | وحدة |
| معامل انتقال الحرارة الكلي | U | 2.0 | واط/م²ك |
| مساحة السطح | A | 0.5 | م² |
| الفرق في درجات الحرارة | ΔT | 20 (35 درجة مئوية محيطة، 15 درجة مئوية داخلية) | K |
| الحمل الحراري السلبي | Q | 20 | W |
في X-Meritan، نساعد عملائنا على حساب الحمل الحراري السلبي من خلال توفير قيم المقاومة الحرارية لمواد التغليف وخيارات العزل الخاصة بنا. وننصح أيضًا باستخدام الطلاءات العاكسة والفواصل الحرارية لتقليل الحمل الحراري السلبي. هدفنا هو التأكد من حساب حمل التبريد الإجمالي بدقة، بحيث لا يكون المبرد الكهروحراري المحدد صغير الحجم أو كبير الحجم.
لا يكتمل حساب حمل التبريد حتى يتم حساب المقاومة الحرارية للواجهات بين TEC والكائن الذي يتم تبريده. لا يقوم TEC بتبريد الكائن مباشرة؛ فهو يبرد المشتت الحراري ذو الجانب البارد، والذي يقوم بعد ذلك بتبريد الجسم من خلال التوصيل أو الحمل الحراري أو الإشعاع. تقدم كل واجهة مقاومة حرارية تقلل من قدرة التبريد الفعالة. خسائر الواجهة الأكثر شيوعًا هي المقاومة الحرارية لمادة الواجهة الحرارية (TIM) بين TEC والمشتت الحراري، والمقاومة الحرارية للمشتت الحراري نفسه، والمقاومة الحرارية للمسار الحراري من المشتت الحراري من الجانب البارد إلى الجسم. يلخص الجدول أدناه قيم المقاومة الحرارية النموذجية لمواد الواجهة المشتركة.
| واجهة | المقاومة الحرارية النموذجية | ملحوظات |
| الشحم الحراري (TEC للمشتت الحراري) | 0.1 - 0.5 درجة مئوية/ث | يعتمد على سمك وضغط الاتصال |
| وسادة حرارية (TEC إلى المشتت الحراري) | 0.5 - 2.0 درجة مئوية/ث | أسهل في التطبيق ولكن مقاومة أعلى |
| المشتت الحراري (الحمل الحراري الطبيعي) | 1.0 - 5.0 درجة مئوية/ث | يعتمد على الحجم وتصميم الزعانف |
| المشتت الحراري (الهواء القسري) | 0.2 - 1.0 درجة مئوية/ث | يتطلب مروحة، ولكن مقاومة أقل |
| المسار الحراري للكائن | 0.5 - 3.0 درجة مئوية/ث | يعتمد على المواد والهندسة |
في مصنعنا، نقوم بتوفير مبردات كهروحرارية بتشطيبات سطحية مُحسّنة للتلامس الحراري. نحن نقدم أيضًا مواد الواجهة الحرارية ودعم تصميم المشتت الحراري لمساعدة عملائنا على تقليل خسائر الواجهة. هدفنا هو ضمان نقل قدرة التبريد الخاصة بـ TEC بكفاءة إلى الكائن الذي يتم تبريده، بحيث يلبي النظام متطلبات الأداء الحراري الخاصة به.
معامل الأداء (COP) هو نسبة قدرة التبريد (Qc) إلى مدخلات الطاقة الكهربائية (Pin). ويعني ارتفاع COP أن TEC أكثر كفاءة، ويستهلك طاقة كهربائية أقل لنفس قدرة التبريد. يعتمد COP للمبرد الكهروحراري على اختلاف درجة الحرارة بين الجوانب الساخنة والباردة، ومادة TEC، وتيار التشغيل. ومع زيادة الفرق في درجات الحرارة، ينخفض COP. وهذا يعني أن TEC الذي تم اختياره لاختلاف كبير في درجة الحرارة سيتطلب المزيد من الطاقة وسيولد المزيد من الحرارة، والتي يجب أن تتبدد بواسطة المشتت الحراري ذي الجانب الساخن. يوضح الجدول أدناه قيم COP النموذجية للمبرد الكهروحراري عند اختلافات درجات الحرارة المختلفة.
| فرق درجة الحرارة (ΔT) | مؤتمر الأطراف النموذجي | الآثار المترتبة على اختيار TEC |
| 10 ك | 1.5 - 2.0 | كفاءة عالية، وانخفاض استهلاك الطاقة |
| 20 ك | 0.8 - 1.2 | كفاءة معتدلة |
| 30 ك | 0.5 - 0.8 | انخفاض الكفاءة، وارتفاع استهلاك الطاقة |
| 40 ك | 0.3 - 0.5 | كفاءة منخفضة، رفض كبير للحرارة |
| 50 ك | 0.2 - 0.3 | كفاءة منخفضة جدًا، وقد تتطلب TEC متعدد المراحل |
في X-Meritan، نقدم منحنيات COP لمبرداتنا الكهروحرارية، حتى يتمكن عملاؤنا من اختيار TEC الذي يعمل بالكفاءة المثلى لاختلاف درجات الحرارة لديهم. ننصح أيضًا باستخدام TECs متعدد المراحل للتطبيقات التي تتطلب اختلافًا كبيرًا في درجات الحرارة. هدفنا هو مساعدة عملائنا على تحقيق أداء التبريد المطلوب بأقل استهلاك ممكن للطاقة.
يتطلب تقييم مورد المبردات الكهروحرارية التركيز على القدرة التصنيعية وبيانات الأداء ومراقبة الجودة والدعم الفني. يجب أن يكون لدى المورد القدرة على تصنيع TECs بالمواصفات المطلوبة، بما في ذلك الأبعاد الصحيحة والعدد الصحيح للأزواج والأداء الحراري الصحيح. ويجب أن توفر بيانات أداء كاملة، بما في ذلك مراقبة الجودة، وCOP، والحد الأقصى للتيار، والحد الأقصى للجهد عند اختلافات درجات الحرارة المختلفة. يجب أن يكون لديهم نظام لمراقبة الجودة يضمن الأداء المتسق من وحدة إلى أخرى. ويجب عليهم تقديم الدعم الفني لمساعدة العملاء في حساب حمل التبريد واختيار TEC. ويلخص الجدول أدناه معايير التقييم هذه.
| معيار التقييم | ما الذي تبحث عنه | لماذا يهم؟ |
| القدرة على التصنيع | التجميع الدقيق، معدات الاختبار | يضمن جودة المنتج والاتساق |
| بيانات الأداء | مراقبة الجودة، COP، Imax، Vmax عند ΔT مختلفة | يتيح التحديد الدقيق |
| ضبط الجودة | ISO 9001، اختبار 100% | يضمن الأداء المتسق |
| الدعم الفني | حساب حمل التبريد، واختيار TEC | يساعد على اختيار المنتج المناسب |
| مصداقية | بيانات MTBF، اختبار مدى الحياة | يضمن الأداء على المدى الطويل |
في مصنعنا، نقوم بإنتاج مبردات كهروحرارية لأكثر من عقد من الزمان. نحن نستخدم معدات التجميع والاختبار الدقيقة للتأكد من أن كل TEC يلبي مواصفاته. نحن نقدم بيانات أداء كاملة، بما في ذلك مراقبة الجودة، وCOP، والحد الأقصى للتقييمات. نحن حاصلون على شهادة ISO 9001 ونجري اختبارات بنسبة 100% على كل وحدة. فريقنا الفني متاح للمساعدة في حساب حمل التبريد واختيار TEC. نحن ندعوك لتقييمنا وفقًا لهذه المعايير واعتبارنا شريكًا لك في مجال المبردات الكهروحرارية.

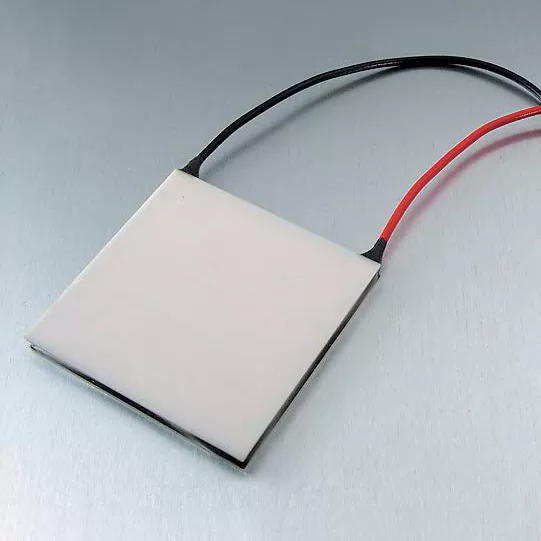

يقدم الجدول التالي معلمات المنتج الرئيسية لمبرداتنا الكهروحرارية. تعتبر TECs هذه مناسبة لمجموعة واسعة من تطبيقات التبريد، بما في ذلك الأجهزة الطبية وثنائيات الليزر وحزم البطاريات والمرفقات المدمجة. يمكن لمصنعنا أيضًا إنتاج TECs مخصصة لتلبية متطلبات محددة.
| المعلمة | نطاق المواصفات | ملحوظات |
| قدرة التبريد (مراقبة الجودة) | 5 واط - 200 واط | عند ΔT والتيار المحدد |
| الحد الأقصى الحالي (إيماكس) | 2 أ - 15 أ | يعتمد على النموذج |
| الحد الأقصى للجهد (Vmax) | 5 فولت - 24 فولت | يعتمد على النموذج |
| أقصى فرق في درجة الحرارة (ΔTmax) | 65 ك - 75 ك | في آيماكس، في الفراغ |
| نطاق مؤتمر الأطراف | 0.2 - 2.0 | يعتمد على ΔT |
| أبعاد | 15 × 15 ملم إلى 62 × 62 ملم | الأحجام المخصصة المتاحة |
| عدد الأزواج | 31 - 241 | تحديد قدرة التبريد |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية | يعتمد على اللحام والختم |
| موك | 10 قطع | قابل للتفاوض للطلبات الكبيرة |
| مهلة | 2 - 4 أسابيع | يعتمد على الكمية والتخصيص |
في مصنعنا، نقوم بتصنيع مبرداتنا الكهروحرارية لتلبية هذه المواصفات وأكثر. يمكننا تخصيص سعة التبريد والأبعاد ودرجة حرارة التشغيل لتناسب متطلباتك المحددة. يتضمن نظام مراقبة الجودة لدينا فحصًا للمواد الخام، وفحصًا أثناء العملية، واختبارًا نهائيًا بنسبة 100% قبل الشحن. هدفنا هو تزويد عملائنا بمبردات كهروحرارية عالية الجودة تلبي متطلبات الأداء الحراري الخاصة بهم.
السؤال 1: ما الفرق بين الحمل الحراري النشط والسلبي؟
الإجابة: الحمل الحراري النشط هو الحرارة الناتجة عن المكونات الكهربائية داخل العلبة، مثل وحدات التحكم وأجهزة الاستشعار والليزر. الحمل الحراري السلبي هو الحرارة التي تدخل العلبة من البيئة الخارجية من خلال الجدران والغطاء والفتحات. ويجب تضمين كليهما في حساب حمل التبريد. بالنسبة لمعظم العبوات الإلكترونية المدمجة، فإن الحمل الحراري النشط هو العنصر المهيمن. بالنسبة للمباني الكبيرة ذات العزل الضعيف، قد يكون الحمل الحراري السلبي كبيرًا.
السؤال 2: ما مقدار هامش الأمان الذي يجب أن أضيفه إلى حساب حمل التبريد؟
الإجابة: يوصى عادةً بوجود هامش أمان يتراوح بين 20% إلى 30%. يفسر هذا الهامش حالات عدم اليقين في استهلاك طاقة المكونات، والمقاومة الحرارية للواجهات، وتقادم TEC. بالنسبة للتطبيقات الحرجة، مثل الأجهزة الطبية أو أنظمة الليزر، قد يكون هامش أكبر بنسبة 50% مناسبًا. في شركة Fuzhou X-Meritan Technology Co., Ltd.، يمكننا مساعدتك في تحديد هامش الأمان المناسب لتطبيقك المحدد.
السؤال 3: لماذا يقل COP مع زيادة الفرق في درجات الحرارة؟
الإجابة: يتناقص COP مع زيادة الفرق في درجة الحرارة لأن TEC يجب أن يعمل بجهد أكبر لضخ الحرارة مقابل تدرج أكبر في درجة الحرارة. يزداد مدخل الطاقة الكهربائية، وتقل قدرة التبريد، فتقل نسبة التبريد إلى الطاقة. ولهذا السبب يجب اختيار TEC للفرق الفعلي في درجة حرارة التشغيل، وليس للحد الأقصى لتصنيف ΔT. يوفر مصنعنا منحنيات COP التي تظهر الكفاءة عند اختلافات درجات الحرارة المختلفة.
السؤال 4: هل يمكنني استخدام TEC أحادي المرحلة لفرق كبير في درجة الحرارة؟

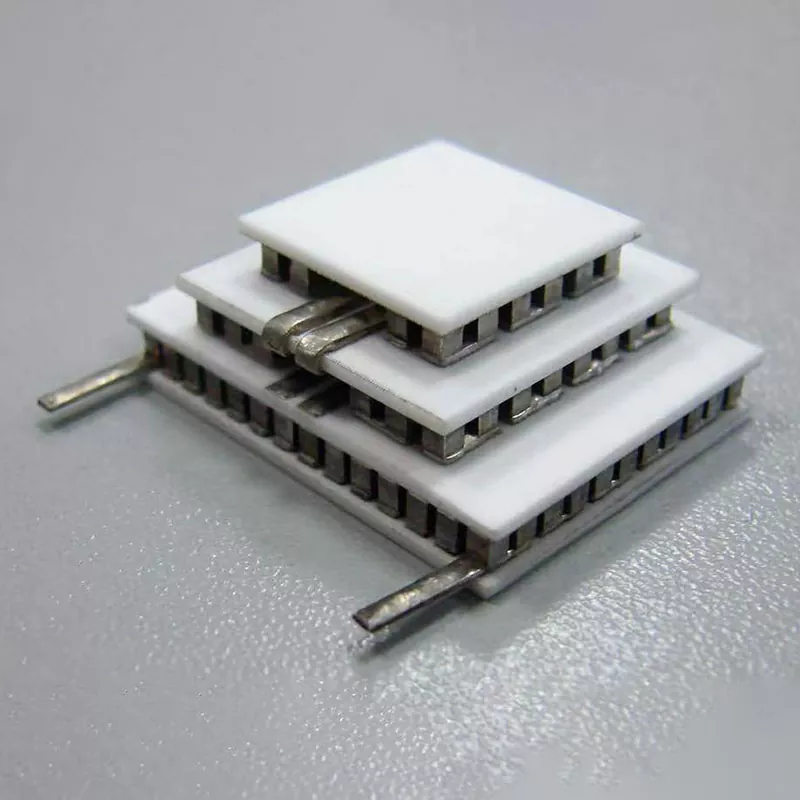

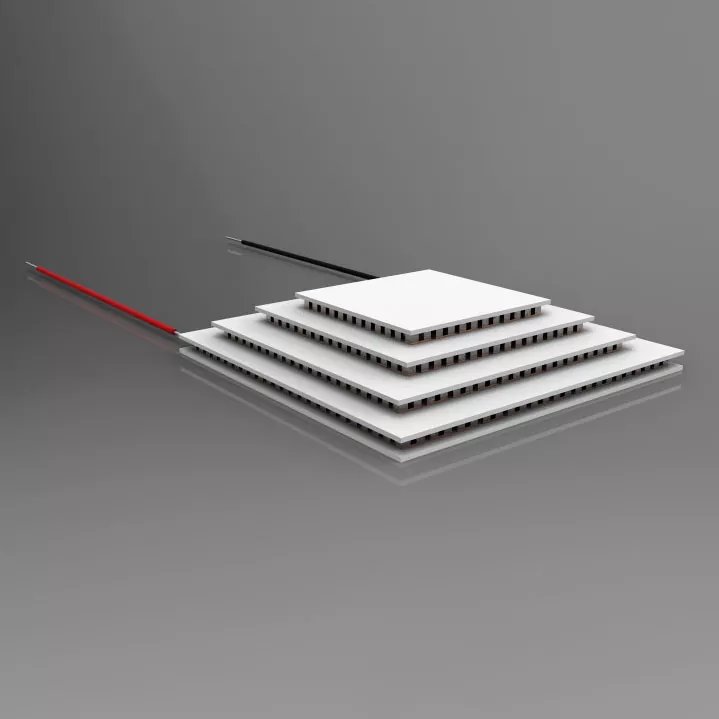

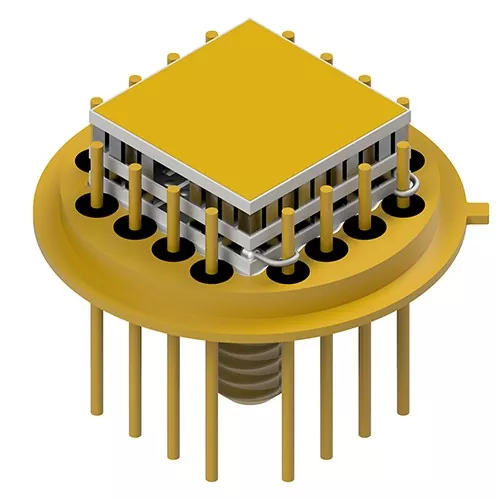

الإجابة: يمكن أن يحقق TEC أحادي المرحلة فرقًا أقصى في درجة الحرارة يبلغ حوالي 65-75 كلفن. وبالنسبة للاختلافات الكبيرة في درجات الحرارة، يلزم وجود TEC متعدد المراحل. تقوم TECs متعددة المراحل بتكديس مرحلتين أو أكثر لتحقيق فرق أكبر في درجة الحرارة الإجمالية، ولكنها أقل كفاءة وأكثر تكلفة من TECs أحادية المرحلة. إذا كان تطبيقك يتطلب فرقًا في درجة الحرارة أكبر من 70 كلفن، فاستشر فريقنا الهندسي لتحديد الحل الأفضل.
السؤال 5: كيف أحسب المقاومة الحرارية للمشتت الحراري الخاص بي؟
الإجابة: تعتمد المقاومة الحرارية للمشتت الحراري على هندسته والمادة وظروف تدفق الهواء. يتم تحديده عادةً من قبل الشركة المصنعة للمشتت الحراري بدرجات مئوية/واط. بالنسبة للحمل الحراري الطبيعي، تكون المقاومة الحرارية أعلى من الهواء القسري. للحصول على تقدير تقريبي، قد يتمتع المشتت الحراري الطبيعي الذي تبلغ مساحته 0.1 متر مربع بمقاومة حرارية تبلغ حوالي 3-5 درجات مئوية/وات. للحصول على نتائج دقيقة، استخدم بيانات الشركة المصنعة أو قم بإجراء اختبار حراري. في مصنعنا، يمكننا مساعدتك في اختيار المشتت الحراري الذي يتوافق مع المتطلبات الحرارية لـ TEC.
يعد حساب حمل التبريد المطلوب هو الخطوة الأولى والأكثر أهمية في اختيار المبرد الكهروحراري. حمل التبريد هو مجموع الحمل الحراري النشط والحمل الحراري السلبي وأي مصادر حرارة إضافية. ويجب حسابها بعناية، بما في ذلك المقاومة الحرارية للواجهات وتأثير معامل الأداء. باتباع طرق الحساب الموضحة في هذه المقالة، يمكن للمهندسين تحديد TEC الذي يلبي المتطلبات الحرارية للتطبيق دون تكلفة أو تعقيد غير ضروري. في شركة Fuzhou X-Meritan Technology Co., Ltd.، يتمتع مصنعنا بالخبرة والمنتجات اللازمة لدعم متطلبات التبريد الحراري لديك. نحن نقدم بيانات أداء كاملة ودعمًا فنيًا وتصميمات مخصصة لمساعدتك في تحقيق أفضل حل حراري.
سواء كنت تقوم بتبريد محلل طبي، أو صمام ثنائي ليزر، أو حزمة بطارية، أو حاوية مدمجة، فإننا ندعوك إلى الاتصال بنا لمناقشة متطلباتك. يمكننا تقديم العينات والبيانات الفنية ودعم التطبيقات. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لحلول الإدارة الحرارية في جميع أنحاء العالم.
اتصل بـ Fuzhou X-Meritan Technology Co., Ltd. اليوملمناقشة متطلبات المبرد الكهروحراري لديك واكتشاف كيف يمكن لمنتجاتنا أن تلبي احتياجات أحمال التبريد الخاصة بك.
