تستخدم الثرمستورات NTC خاصية معامل درجة الحرارة السلبية، مما يعني أن مقاومتها تتغير مع تغير درجة الحرارة. في دائرة الاستشعار، يمكن تحويل تباين المقاومة إلى معلومات درجة الحرارة للمراقبة والتحكم.
بالنسبة لتطبيقات الرقاقة، يؤثر تحديد قيمة R25 وB وتحمل المقاومة وأبعاد الرقاقة وبنية القطب بشكل مباشر على مطابقة الدائرة وتجميعها. تشير R25 إلى المقاومة الاسمية عند 25 درجة مئوية، بينما تصف القيمة B خاصية مقاومة درجة الحرارة للثرمستور.

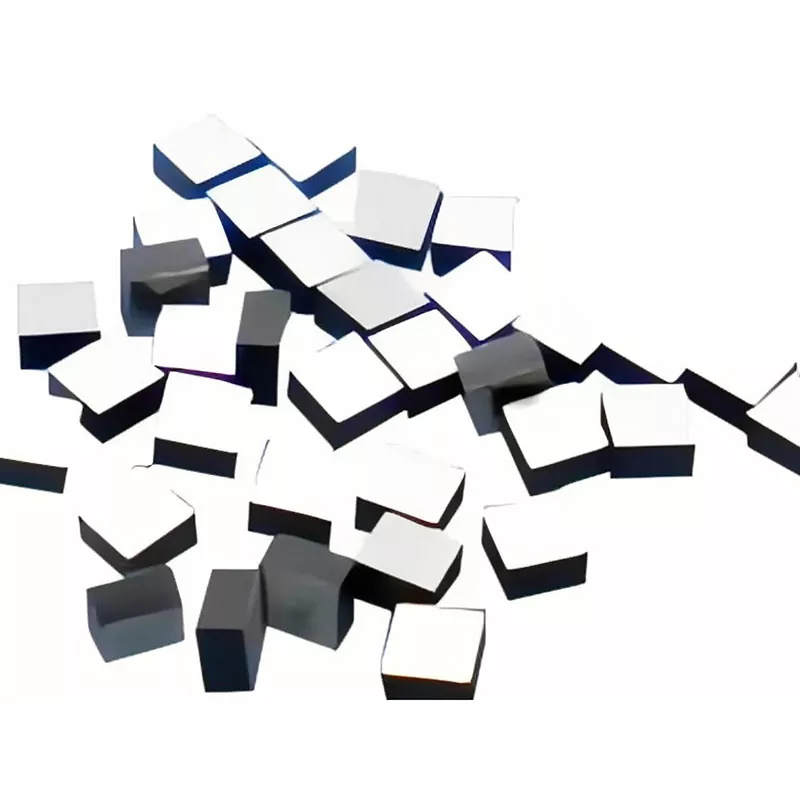

تم تصميم شريحة الثرمستور NTC عالية الدقة للتطبيقات التي يلزم فيها وضع عنصر الاستشعار بالقرب من مكون حساس لدرجة الحرارة مع الحفاظ على المساحة المشغولة صغيرة.
تمثل النماذج التالية مواصفات المنتج المتاحة. يجب اختيار القيم والأبعاد الكهربائية وفقًا لخصائص الدائرة المطلوبة وطريقة التجميع.
|
نموذج |
R25 (كيلو أوم) |
قيمة ب (ك) |
الأبعاد الطول×العرض×العمق (مم) |
الطاقة المقدرة عند 25 درجة مئوية (ميجاواط) |
معامل التبديد (ميجاواط/درجة مئوية) |
ثابت (ثابت) الزمن الحراري |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≥3 |
|
DT103-3435B |
10.0 |
3435 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≥3 |
|
DT103-3470A |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≥3 |
|
DT103-3950A |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~1.2 |
≥3 |
|
DT203-3743A |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~1.2 |
≥3 |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≥3 |
|
DT473-4050A |
47.0 |
4050 |
0.45×0.45×0.25 |
<10 |
~0.2 |
≥2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≥3 |
|
DT104-3950A |
100.0 |
3950 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≥3 |
|
DT104-3964F |
100.0 |
3964 |
0.45×0.45×0.2 |
<10 |
~0.2 |
≥2 |
|
DT104-4100A |
100.0 |
4100 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≥3 |
|
المعلمة |
النطاق المتاح |
|
مقاومة |
1 كيلو أوم – 1000 كيلو أوم |
|
قيمة ب |
3200 ألف – 4500 ألف |
|
حجم الشريحة |
من 0.3 ملم حسب الهيكل |
|
التسامح المقاومة |
±0.5%، ±1% |
تتوفر شريحة NTC Thermistor عالية الدقة في هياكل مدمجة للتطبيقات التي يشغل فيها مستشعر درجة الحرارة المعبأ التقليدي مساحة كبيرة جدًا. تصل النماذج المختارة في النطاق الحالي إلى 0.45 × 0.45 ملم، في حين يمكن تقييم أبعاد الرقاقة المخصصة من رسومات العملاء أو العينات.
هيكل الشريحة الصغيرة مناسب لوضع عنصر الاستشعار بالقرب من المكونات البصرية أو الإلكترونية أو غيرها من المكونات الحساسة لدرجة الحرارة. يجب التأكد من الأبعاد النهائية طبقاً للخصائص الكهربائية وعملية التجميع المطلوبة.
يمكن تزويد الشريحة بأقطاب كهربائية مطلية بالذهب أو الفضة لربط الأسلاك. يمكن دعم ربط الأسلاك الذهبية والألومنيوم والفضة اعتمادًا على تكوين القطب الكهربائي وعملية التجميع.
هذا الهيكل مناسب للوحدات الهجينة المدمجة والتجمعات الأخرى حيث يحتاج الثرمستور إلى الاندماج مباشرة في منطقة الاستشعار. يمكن التأكد من متطلبات مادة القطب والترابط أثناء تقييم العينة.
تُستخدم أيضًا الثرمستورات NTC القابلة للربط بالأسلاك في تطبيقات أجهزة الإرسال والاستقبال الضوئية المدمجة، حيث يتم وضع عنصر الاستشعار بالقرب من المكونات البصرية الحساسة لدرجة الحرارة.
يجب تحديد المقاومة وقيمة B كمجموعة متطابقة بدلاً من التعامل معها كمعلمات مستقلة تمامًا. نطاق المقاومة المتاح هو 1kΩ إلى 1000kΩ، في حين أن نطاق القيمة B هو 3200K إلى 4500K.
بالنسبة لتصميم الدوائر، ينبغي النظر في المقاومة الاسمية عند 25 درجة مئوية، وقيمة B، والتسامح، ونطاق الاستشعار المطلوب معًا. تتوفر مجموعات قياسية، ويمكن تقييم المتطلبات غير القياسية بناءً على التطبيق.
يتم تحديد القيمة B عادةً مع نطاق درجة الحرارة المرجعية الخاص بها، مثل B25/50 أو B25/85، لذلك يجب تأكيد التعريف الدقيق في مواصفات المنتج المعمول بها قبل معايرة الدائرة. تحدد بيانات منتج NTC للرقائق التجارية من الشركات المصنعة الكبرى بالمثل قيم R25 وB مع درجات حرارة مرجعية محددة.
يمكن تزويد النماذج المختارة بخيارات تحمل المقاومة بنسبة ±0.5% و±1%. تصف هذه المواصفات الانحراف المسموح به لقيمة المقاومة الاسمية ولا ينبغي تقديمها على أنها دقة قياس درجة الحرارة الإجمالية.
بالنسبة للدوائر الحساسة لدرجة الحرارة، يمكن أن يؤثر تحمل المقاومة وتحمل القيمة B وتصميم الدائرة وطريقة المعايرة وظروف التشغيل على النتيجة النهائية لقياس درجة الحرارة. ولذلك ينبغي اختيار التسامح المطلوب وفقا لنظام الاستشعار الكامل.
ثابت الوقت الحراري للنماذج المدرجة هو 2 ثانية أو 3 ثانية، اعتمادًا على هيكل الشريحة وطرازها. يشير الثابت الزمني الحراري الأصغر عمومًا إلى أن الثرمستور يصل إلى التوازن الحراري مع الظروف المحيطة به بسرعة أكبر.
تعتمد الاستجابة الفعلية في الوحدة المجمعة أيضًا على طريقة التركيب، والاقتران الحراري، والمواد المحيطة، وتدفق الهواء. ولهذا السبب، ينبغي تقييم مواصفات الشريحة مع بنية التثبيت الفعلية.
يمكن دمج شريحة الثرمستور NTC عالية الدقة في وحدات الاتصال الضوئية وأجهزة الإرسال والاستقبال الضوئية لمراقبة درجة الحرارة. يسمح هيكلها المدمج بوضع عنصر الاستشعار بالقرب من المكونات البصرية الحساسة لدرجة الحرارة دون إضافة حزمة مستشعر خارجية تقليدية.
وهذا مهم بشكل خاص في التجميعات البصرية حيث تكون مساحة التثبيت المتاحة محدودة ويجب مراقبة التغيرات في درجات الحرارة بالقرب من المكون الذي يتم التحكم فيه. تُستخدم الثرمستورات NTC القابلة للربط بالأسلاك خصيصًا لاستشعار درجة الحرارة في تصميمات أجهزة الإرسال والاستقبال الضوئية.
يمكن دمج رقائق NTC المدمجة في الأدوات الطبية ومعدات المختبرات حيث يجب أن يتناسب عنصر استشعار درجة الحرارة مع منطقة التثبيت المقيدة. تسمح قيم المقاومة المختلفة وقيم B وخيارات التسامح بمطابقة المكون مع دوائر استشعار مختلفة.
يجب اختيار المواصفات النهائية وفقًا لنطاق درجة الحرارة المطلوب وخصائص الدائرة وطريقة التثبيت ومتطلبات المعدات المعمول بها.
تحتوي وحدات رادار السيارات على مكونات إلكترونية مدمجة قد تتطلب مراقبة درجة الحرارة أثناء التشغيل. يسمح عامل الشكل الصغير لشريحة NTC بدمج استشعار درجة الحرارة في التجميعات الإلكترونية عالية الكثافة.
بالنسبة لتطبيقات السيارات، يجب التأكد من درجة حرارة التشغيل المطلوبة وخصائص المقاومة والتسامح والهيكل الميكانيكي ومتطلبات الموثوقية قبل اختيار النموذج النهائي.
يمكن أيضًا استخدام الشريحة في معدات المختبرات والاختبارات حيث يلزم وجود عنصر استشعار مدمج لدرجة الحرارة. يمكن تحديد المقاومة وقيمة B وفقًا لدائرة الاستشعار، في حين يمكن اعتبار أبعاد الشريحة مع مساحة التثبيت المتاحة.
بالنسبة للنموذج الأولي أو المعدات المخصصة، يمكن لشركة X-Meritan تقييم المتطلبات بناءً على رسومات العميل أو العينات قبل الإنتاج.
يمكن تقييم شريحة الثرمستور NTC عالية الدقة وفقًا للمتطلبات الكهربائية المخصصة. تغطي قيم المقاومة المتاحة 1kΩ إلى 1000kΩ، مع قيم B من 3200K إلى 4500K. تتوفر خيارات تحمل المقاومة بنسبة ±0.5% و±1% للمواصفات المحددة.
عند طلب نموذج مخصص، يمكن للعملاء توفير قيمة R25 وB المطلوبة والتسامح وظروف التشغيل والتطبيق المستهدف. تساعد هذه المعلمات في تحديد ما إذا كان من الممكن استخدام نموذج موجود أو تقييم مواصفات جديدة.
يمكن تقييم أبعاد الشريحة وفقًا لمساحة التثبيت المتاحة وعملية التجميع. تشتمل النماذج الحالية على هياكل مدمجة مثل 0.45 × 0.45 × 0.20 ملم و0.45 × 0.45 × 0.25 ملم.
بالنسبة للأبعاد غير القياسية، يمكن لشركة X-Meritan مراجعة رسومات العملاء أو العينات وتأكيد الهيكل القابل للتحقيق مع المعلمات الكهربائية المطلوبة.
تتوفر خيارات القطب الكهربائي المطلي بالذهب أو الفضة لمتطلبات الربط المختلفة. يجب اختيار مادة القطب مع مادة السلك المقصودة وعملية الربط.
أثناء تطوير العينة، يمكن فحص هيكل القطب الكهربائي وطريقة الربط وأبعاد الرقاقة والخصائص الكهربائية قبل الإنتاج الضخم.
تقوم X-Meritan بتصنيع المواد والمكونات المتعلقة بأشباه الموصلات وتوفر دعم الإنتاج للمكونات الإلكترونية المخصصة. تشمل معدات الإنتاج المتاحة آلات الرقصة الاهتزازية، وآلات اللحام، وآلات التغليف الأوتوماتيكية، ومعدات القطع الدقيقة.
بالنسبة لرقائق الثرمستور NTC المخصصة، يمكن تقييم الإنتاج من عينات أو رسومات العملاء. قبل الإنتاج الضخم، يمكن استخدام مرحلة تأكيد العينة للتحقق من الأبعاد والمعلمات الكهربائية ومتطلبات القطب الكهربائي وتوافق التجميع.
تمنح هذه العملية العملاء نقطة محددة لفحص المنتج مقابل متطلبات التطبيق الخاصة بهم قبل إصدار أمر إنتاج أكبر.
نطاق المقاومة المتاح هو 1kΩ إلى 1000kΩ، مع قيم B من 3200K إلى 4500K. تشتمل النماذج القياسية على قيم مقاومة 5kΩ، و10kΩ، و20kΩ، و30kΩ، و47kΩ، و50kΩ، و100kΩ.
المواصفات المحددة متوفرة بتفاوت مقاومة ±0.5% و±1%. يجب اختيار التسامح المطلوب وفقًا لمتطلبات استشعار الدائرة ودرجة الحرارة.
نعم. تتوفر خيارات القطب الكهربائي المطلي بالذهب أو الفضة. يمكن تقييم ربط أسلاك الذهب والألمنيوم والفضة وفقًا لتكوين القطب الكهربائي وعملية التجميع.
تتضمن مجموعة المنتجات نماذج مدمجة مثل 0.45 × 0.45 × 0.20 ملم و0.45 × 0.45 × 0.25 ملم. يمكن تقييم الأبعاد المخصصة من رسومات العملاء أو العينات، ويعتمد الحجم النهائي على المواصفات الكهربائية والهيكلية المطلوبة.
نعم. يمكن لـ X-Meritan تقييم المقاومة المخصصة وقيمة B والأبعاد والتسامح ومتطلبات القطب الكهربائي. يمكن استخدام رسومات العملاء أو العينات كأساس لتقييم المنتج وتأكيد العينة.
ابدأ بالمقاومة المطلوبة عند 25 درجة مئوية، والقيمة B، ونطاق استشعار درجة الحرارة، وتحمل المقاومة، ومساحة التثبيت المتاحة، وطريقة الربط. بالنسبة للتطبيقات المخصصة، يمكن أن يساعد توفير متطلبات الدائرة أو رسم التثبيت أو العينة الموجودة في تحديد المواصفات المناسبة.
X-Meritan هي شركة تصنيع مقرها الصين متخصصة في المواد والمكونات ومنتجات الإدارة الحرارية المتعلقة بأشباه الموصلات. وتغطي قدراتها تطوير المواد وتصنيع المكونات والإنتاج المخصص ودعم التطبيقات.
تخدم الشركة التطبيقات بما في ذلك الاتصالات البصرية والاستشعار والمعدات الطبية وإلكترونيات السيارات والإلكترونيات الاستهلاكية. يتم توريد المنتجات إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا والأسواق الدولية الأخرى.
بالنسبة لشريحة NTC Thermistor عالية الدقة، توفر X-Meritan الدعم بدءًا من اختيار المواصفات وتقييم العينات وحتى الإنتاج المخصص. يمكن للعملاء تقديم الرسومات أو العينات أو المتطلبات الكهربائية للتقييم الفني قبل الإنتاج
