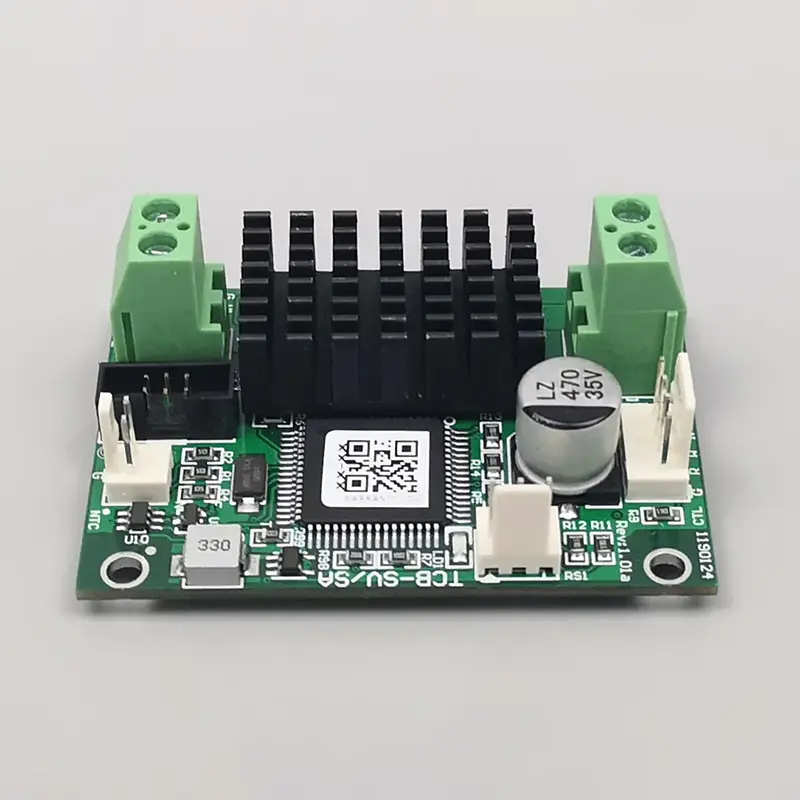

تستخدم وحدة التحكم في درجة الحرارة TCB-SV الخاصة بـ Micro TECs من مصنع X-meritan شريحة تحكم مستقلة وخوارزمية ضبط PID ديناميكية، مما يدعم دقة ±0.01 درجة مئوية لكل من ضبط درجة الحرارة والتحكم في الحالة المستقرة. يختلف عن التحكم في تبديل PWM التقليدي، فهو يستخدم خرج تيار مستمر كامل للتخلص من ضوضاء التشغيل وتقلبات درجة الحرارة، مما يوفر تحكمًا مستقرًا في درجة حرارة الحلقة المغلقة لسيناريوهات العمل المستمر عالية الدقة. تدمج اللوحة التحكم في التدفئة/التبريد ثنائي الاتجاه، وواجهات الاتصال المزدوجة وإخراج إشارة الأمان، مع كفاءة عمل تزيد عن 90% وأبعاد مدمجة، ومناسبة للتكامل المضمن لأنظمة التحكم الحراري micro TEC.
|
نموذج |
تي سي بي-SV |
|
جهد إمداد اللوحة (تيار مستمر) |
7 - 24 خامسا |
|
مجلس العرض الحالي |
يعتمد على TEC |
|
كفاءة الإخراج |
> 90% |
|
المجلس التنفيذي الجهد |
4.5 فولت (افتراضي) |
|
المجلس التنفيذي الانتقالي الحالي |
2.5 أمبير (الحد الأقصى) |
|
مستشعر درجة الحرارة |
10K NTC (قيمة B الافتراضية: 3950) |
|
دقة التحكم في درجة الحرارة |
±0.01 درجة مئوية |
|
ضبط دقة درجة الحرارة |
±0.01 درجة مئوية |
|
نطاق التحكم في درجة الحرارة |
-30 درجة مئوية إلى 147 درجة مئوية |
|
التحكم في نطاق درجة الحرارة¹ |
-20 درجة مئوية إلى 100 درجة مئوية |
|
درجة حرارة ضبط المصنع الافتراضية |
25 درجة مئوية، أو حسب اختيار المستخدم |
|
أبعاد |
60 ملم × 42 ملم |
|
ارتفاع |
إجمالي 23 مم (لوحة 18.5 مم + مكونات 1.5 مم، دبابيس أقل من 3 مم) |
|
ملحوظة |
للحصول على مواصفات أخرى، يرجى الاتصال بالشركة المصنعة. |
تعتمد وحدة التحكم في درجة الحرارة TCB-SV لأجهزة Micro TEC هيكل الأجهزة المتوافق مع معايير الصناعة والتصميم الوظيفي العملي، مع المزايا التقنية الأساسية للتحكم الدقيق في Micro TEC:
مجهزة بشريحة تحكم مخصصة وخوارزمية PID محسنة، فهي تدعم دقة درجة حرارة الحالة الثابتة ±0.01 درجة مئوية، وتلبية متطلبات المعايرة الدقيقة لأجهزة الليزر والكشف.
يتجنب خرج التيار المستمر غير PWM ضوضاء التبديل عالية التردد، ويزيل التقلبات الحرارية الدقيقة، ويضمن حالة درجة حرارة ثابتة طويلة المدى للمكونات الدقيقة.
يدعم أوامر ASCII التسلسلية وبروتوكول MODBUS-RTU، المتوافق مع مضيف التحكم الصناعي السائد وبرامج الكمبيوتر العليا، ويدعم مراقبة البيانات في الوقت الحقيقي والتطوير الثانوي.
يتوافق مع أجهزة الاستشعار القياسية 10K NTC (3950)، ويدعم التبديل التلقائي للتدفئة والتبريد، ويغطي التحكم في الحلقة المغلقة على نطاق واسع لدرجة الحرارة.
خرج إنذار المعدات المحجوزة، وإشارة حالة التشغيل، وواجهة إيقاف التشغيل المخصصة لـ TEC، مما يسهل التحكم الآلي في ربط سلامة النظام.
تم التحقق من ذلك من خلال التطبيق الميداني طويل الأمد في الصناعات البصرية والليزر، وتتمتع الوحدة بقدرة قوية على مقاومة التداخل وأداء تشغيل مستمر مستقر.
|
عنصر المقارنة |
وحدة تحكم TCB-SV مايكرو TEC |
وحدة تحكم TEC التقليدية |
|
دقة التحكم في درجة الحرارة |
±0.01 درجة مئوية (دقة فائقة) |
±0.05 درجة مئوية ~ ±0.1 درجة مئوية (الدقة الصناعية العامة) |
|
وضع الإخراج |
إخراج تيار مستمر وسلس، بدون ضوضاء تبديل، صفر تقلب حراري |
مخرج مفتاح PWM التقليدي، عرضة للضوضاء عالية التردد وانحراف درجة الحرارة الصغيرة |
|
بروتوكول الاتصالات |
البروتوكولات المزدوجة: ASCII + MODBUS-RTU، سهلة لتكامل النظام والتطوير الثانوي |
بروتوكول واحد ذو توافق محدود وقابلية توسعة ضعيفة |
|
تكوين السلامة |
مخرج إنذار متكامل، وتعليقات الحالة، ووظيفة إيقاف التشغيل في حالات الطوارئ TEC |
وظيفة تحكم واحدة، تفتقر إلى التصميم الذكي لحماية السلامة |
|
كفاءة الإخراج |
>90%، موفر للطاقة وفعال للتشغيل على المدى الطويل |
بشكل عام أقل من 85%، استهلاك طاقة أعلى على المدى الطويل |
|
السيناريوهات القابلة للتطبيق |
الاتصالات البصرية، التشخيص الطبي، أجهزة الاستشعار عالية الدقة، معدات المختبرات |
سيناريوهات التحكم في درجة الحرارة الصناعية العادية مع متطلبات دقة منخفضة |
بالاعتماد على التحكم الدقيق في درجة الحرارة والقدرة على مقاومة التداخل، يتم تطبيق وحدة التحكم في درجة الحرارة TCB-SV لـ Micro TECs في السيناريوهات الاحترافية التي تتطلب استقرارًا في درجة الحرارة على المدى الطويل:
استقرار درجة حرارة العمل لثنائيات الليزر، والقضاء على انحراف الطول الموجي الناجم عن التغيرات في درجات الحرارة، وضمان نقل البيانات المستقر على المدى الطويل لشبكات الألياف الضوئية عالية السرعة.
توفير بيئة عمل ذات درجة حرارة ثابتة للكواشف الدقيقة، ومعدات الكشف الجزيئي والتحليل الكيميائي الحيوي، وتجنب انحراف نتائج الكشف الناجم عن التغيرات الطفيفة في درجات الحرارة.
تثبيت درجة حرارة تشغيل أجهزة استشعار الأشعة تحت الحمراء، وأجهزة استشعار الكشف عن المواد الكيميائية، وأجهزة استشعار LiDAR، وتحسين نسبة الإشارة إلى الضوضاء، والحفاظ على دقة الكشف المتسقة.
يتم تطبيقه في المعايرة الحرارية للبحث العلمي وسيناريوهات التحكم في درجة الحرارة الدقيقة الدقيقة، مما يدعم تكرار البيانات التجريبية عالية الدقة.

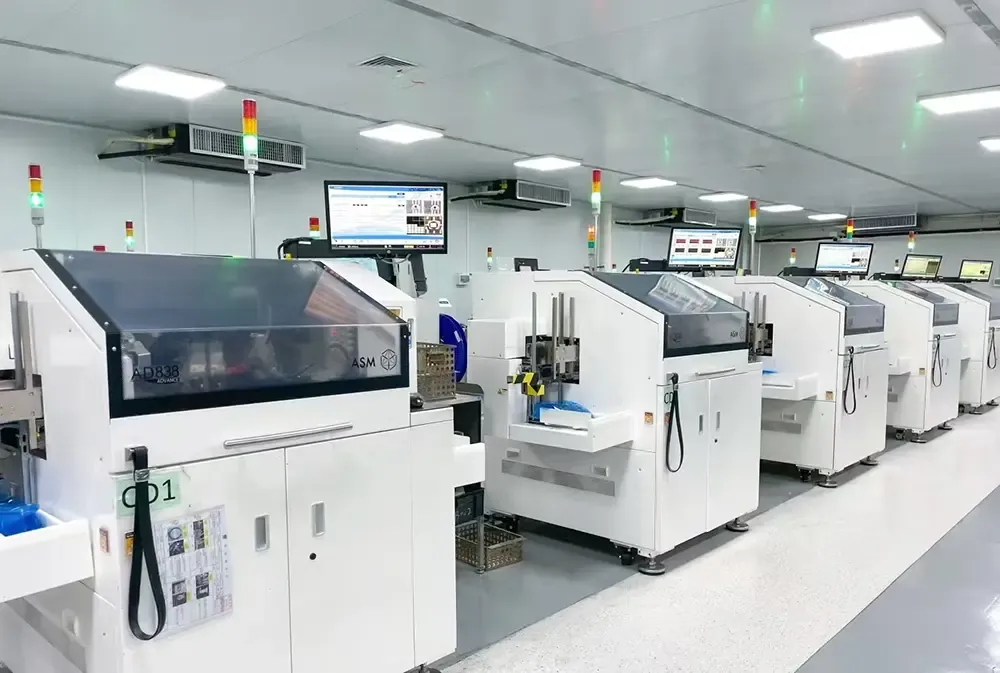

لدى X-Meritan ورش إنتاج مستقلة ومعدات اختبار كاملة. يتم إنتاج جميع لوحات TCB-SV ومعايرتها واختبارها داخل الشركة لضمان ثبات الدفعة بشكل ثابت.
يدعم تعديل المعلمة والتكوين غير القياسي. يوفر الفريق الفني إرشادات التكامل لمساعدة العملاء على إكمال تصحيح أخطاء المعدات وتكرار المشروع.
يتم تصدير المنتجات إلى أوروبا وأمريكا الشمالية وجنوب شرق آسيا ومناطق أخرى. مع القنوات اللوجستية المستقرة، فإنها تدعم توريد الدفعات على المدى الطويل وتسليم المشاريع في الخارج.
تم تطبيق المنتج في المعدات الصناعية المتطورة ومشاريع المختبرات، مع أداء مستقر تم التحقق منه من خلال التشغيل الفعلي على المدى الطويل.
ج: إنه مصمم خصيصًا للمبردات الكهروحرارية الدقيقة، وهو ينطبق تمامًا على السيناريوهات عالية الدقة مثل الاتصالات بالليزر والكشف الطبي وأجهزة الاستشعار الدقيقة والأدوات المخبرية التي تتطلب تثبيتًا دقيقًا لدرجة الحرارة عند 0.01 درجة مئوية.
ج: نعم. إنه يتطابق مع مستشعرات NTC القياسية 10K 3950 بشكل افتراضي، ويدعم معظم وحدات Micro TEC السائدة في السوق، مع توافق عالمي قوي وترقية واستبدال ملائمين للنظام.
ج: بالتأكيد. تدعم بروتوكولات ASCII وMODBUS-RTU المزدوجة تصحيح أخطاء برامج الكمبيوتر العليا وتحميل البيانات في الوقت الفعلي والإرساء الآلي للنظام، مما يلبي احتياجات التطوير الثانوية المتنوعة للمشاريع الصناعية.
ج: تخضع كل وحدة تحكم في درجة الحرارة TCB-SV لوحدة Micro TECs لاختبارات المصنع الصارمة بما في ذلك معايرة دقة درجة الحرارة والكشف المستمر عن استقرار التيار والتحقق من وظيفة الاتصال ومحاكاة حماية السلامة لضمان عدم تسليم أي منتجات معيبة.
ج: نعم. يمكن تعديل درجة الحرارة الافتراضية البالغة 25 درجة مئوية وفقًا لمتطلبات مشروع المستخدم، ويتم دعم خدمات تكوين المعلمات الخاصة لظروف العمل غير القياسية.
ج: إنه يتجنب تمامًا تبديل الضوضاء وتقلب درجات الحرارة الدورية، ويحافظ على استقرار درجة الحرارة الثابتة على المدى الطويل للمكونات الإلكترونية الدقيقة الدقيقة، ويحسن بشكل فعال عمر خدمة المنتج ودقة الكشف.
