خلاصة
أصبحت الإدارة الحرارية للحالة الصلبة أمرًا لا غنى عنه في الصناعات التي يكون فيها التنظيم الدقيق لدرجة الحرارة بدون اهتزاز أمرًا بالغ الأهمية. يتناول هذا الدليل الفيزياء الأساسية واعتبارات التصميم ومشهد التطبيق وأفضل الممارسات التشغيليةمبردات حرارية. بدءًا من تأثير بلتيير القابل للعكس وحتى النشر في العالم الحقيقي في مجال الألياف الضوئية والتشخيص الطبي واستشعار السيارات، توفر الأقسام التالية للمهندسين وصناع القرار الفنيين معرفة عملية لاختيار هذه الأجهزة ودمجها وصيانتها في البيئات الصعبة.
جدول المحتويات
فهم تأثير بلتيير وبنية TEC
الأساس التشغيلي لكلمبردات حراريةيعتمد الجهاز على ظاهرة اكتشفها جان تشارلز أثاناس بلتييه في عام 1834. عندما يمر تيار مباشر عبر وصلة مكونة من مادتين شبه موصلتين مختلفتين، تمتص إحدى الوصلات الحرارة بينما تطلقها الأخرى. هذا النقل الحراري العكسي - المعروف باسم تأثير بلتيير - يمكّن وحدة واحدة من العمل إما كمبرد أو سخان ببساطة عن طريق عكس قطبية تيار الإدخال.
سلوك الوصلة الباردة والوصلة الساخنة
داخل وحدة بلتيير النموذجية، يتم ترتيب العشرات إلى المئات من كريات أشباه الموصلات من النوع p والنوع n كهربائيًا على التوالي وبشكل متوازٍ حرارياً. يتم وضع الكريات بين ركائزتين من السيراميك تعمل على توصيل الحرارة مع توفير العزل الكهربائي. عندما يتدفق تيار مستمر من مادة النوع n إلى مادة النوع p، فإن الوصلة تمتص الحرارة، مما يخلق جانبًا باردًا. يطلق التيار المتدفق من النوع p إلى النوع n الحرارة، مما يشكل الجانب الساخن.
تنتج هذه البنية فرقًا في درجة الحرارة عبر الوحدة يمكن تعديله بدقة عن طريق ضبط الحجم الحالي. إن غياب الضواغط وغازات التبريد والأجزاء المتحركة هو ما يميز هذه التقنية عن أنظمة ضغط البخار التقليدية، مما يوفر مزايا في الموثوقية ومستوى الضوضاء ومرونة عامل الشكل.
المواد والبناء
يبقى تيلوريد البزموت (Bi₂Te₃) المادة الكهروحرارية الأكثر كفاءة للتشغيل في درجة حرارة قريبة من الغرفة. يتم لحام كريات أشباه الموصلات بين ألواح خزفية مصنوعة عادةً من الألومينا (Al₂O₃) أو نيتريد الألومنيوم (AlN). تربط الوصلات المعدنية الكريات الفردية في دائرة مستمرة، وغالبًا ما لا يكون حجم التجميع المكتمل أكبر من بضعة ملليمترات مربعة إلى بضعة سنتيمترات مربعة اعتمادًا على متطلبات قدرة التبريد.
المواصفات الرئيسية ومعايير اختيار الوحدة
يتطلب اختيار الوحدة المناسبة تقييمًا دقيقًا للحمل الحراري، والفرق في درجة الحرارة المستهدفة، والمساحة المتاحة، وميزانية الطاقة. لا تضمن معلمات ورقة البيانات وحدها الأداء الأمثل، إذ يجب على المهندسين تصميم نقطة التشغيل وفقًا لظروف العالم الحقيقي.
معلمات ورقة البيانات الهامة
تشكل أربعة معلمات العمود الفقري لأي قرار اختيار. تمثل سعة التبريد القصوى (Q_max) قدرة الضخ الحراري عند فرق درجة الحرارة صفر. يشير الحد الأقصى لفرق درجة الحرارة (ΔT_max) إلى أكبر مدى درجة حرارة يمكن تحقيقه بين الجانبين الساخن والبارد تحت حمل حراري صفر. يحدد الحد الأقصى للتيار (I_max) والحد الأقصى للجهد (V_max) غلاف التشغيل الكهربائي.
بشكل حاسم، لا يمكن تحقيق Q_max وΔT_max وI_max في وقت واحد. يؤدي تشغيل الوحدة بالقرب من أي حد أقصى إلى إجبار المعلمتين الأخريين على الانخفاض. ولذلك يجب أن يعتمد الاختيار على منحنيات الأداء الطبيعية التي تصف السلوك عند نقطة التشغيل المستهدفة الفعلية.
إرشادات الاختيار المستندة إلى التطبيق
| حالة التطبيق | الاتجاه الموصى به |
|---|---|
| بصمة قدم صغيرة، حمل حراري منخفض | تجميع TEC مبرد بالهواء |
| الضميمة محدودة المساحة | تكوين TEC مبرد بالسائل |

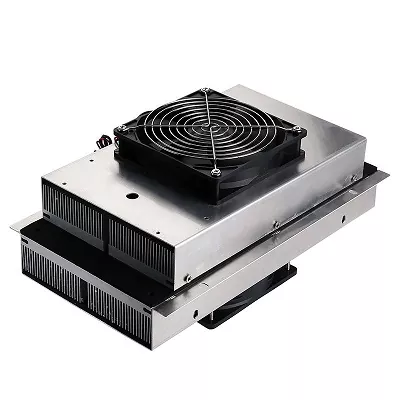

| التنظيم المستمر لدرجة حرارة السائل | منصة TEC من السائل إلى السائل |
| كثافة حمل حراري عالية | تعزيز تبديد الجانب الساخن مع نقطة التشغيل المعاد حسابها |
| متطلبات الدقة دون 0.1 درجة مئوية | TEC مع ردود فعل الاستشعار ووحدة التحكم PID |
| التدفئة والتبريد ثنائي الاتجاه | التحكم في درجة الحرارة ثنائي الاتجاه بواسطة جسر H |
تعظيم كفاءة التبريد في التصاميم العملية
يتراوح معامل الأداء (COP) للوحدات الكهروحرارية أحادية المرحلة عادة بين 0.3 و0.7، على الرغم من أن الأنظمة المحسنة جيدًا يمكن أن تتجاوز هذا النطاق عندما يكون الفرق في درجة الحرارة متواضعًا. غالبًا ما تنخفض التطبيقات سيئة التصميم إلى أقل من 0.2. وتعتمد الفجوة بين هذه النتائج على ثلاث ركائز تصميمية.
استراتيجية التحجيم: التكبير المتعمد
ربما تكون الممارسة غير البديهية والأكثر تأثيرًا هي اختيار وحدة ذات قدرة تبريد قصوى تبلغ أربعة إلى ستة أضعاف الحمل الحراري الفعلي، ثم تشغيلها بنسبة 20-35٪ فقط من الحد الأقصى للتيار. يقلل هذا الأسلوب من خسائر التدفئة في جول، والتي تنمو مع مربع التيار، مع الاستمرار في توفير ضخ الحرارة المطلوب. تعمل الوحدة بشكل أكثر برودة وتدوم لفترة أطول وتستهلك طاقة أقل لنفس المهمة الحرارية.
رفض الحرارة من الجانب الساخن
الجانب الساخن من وحدة بلتيير يجب أن يرفض ليس فقط الحمل الحراري الذي يتم ضخه ولكن أيضًا طاقة الإدخال الكهربائية نفسها. إجمالي رفض الحرارة يساوي حمل التبريد بالإضافة إلى الطاقة الكهربائية المستهلكة. يؤدي تقليل حجم المبدد الحراري للجانب الساخن إلى إجبار الجانب البارد على العمل في مواجهة البيئة المحيطة المرتفعة، مما يؤدي إلى تآكل الأداء وتسارع التدهور. غالبًا ما يكون التبريد السائل أو خافضات حرارة الهواء القسري عالية الكفاءة ضروريًا عندما تتجاوز الأحمال الحرارية بضعة واط.
استراتيجية التحكم
تتيح وحدة التحكم PID الدقيقة المقترنة بمستشعر درجة الحرارة عالي الدقة استقرار نقطة الضبط ضمن ±0.1 درجة مئوية أو أفضل. تقوم وحدة التحكم بتعديل التيار إلى الوحدة بدلاً من تشغيلها وإيقاف تشغيلها بالكامل، مما يؤدي إلى تجنب إجهاد التدوير الحراري وتحسين استقرار الحالة المستقرة.
مشهد التطبيقات الصناعية والطبية
لقد أدى المزيج الفريد من تشغيل الحالة الصلبة، والاستجابة بالمللي ثانية، وقدرة التبريد شبه المحيطي إلى دفع الاعتماد عبر مجموعة متنوعة بشكل ملحوظ من الصناعات. يستفيد كل تطبيق من مجموعة فرعية مختلفة من المزايا التي تقدمهامبردات حرارية.
اتصالات الألياف الضوئية والضوئيات
تتطلب أجهزة الإرسال والاستقبال الضوئية وثنائيات الليزر ومضخات الليزر استقرارًا في الطول الموجي يرتبط مباشرة بدرجة حرارة الوصلة. يمكن أن يؤدي التحول حتى لجزء من الدرجة إلى انحراف الطول الموجي إلى ما هو أبعد من حدود المواصفات. تحافظ الوحدات الكهروحرارية على درجة حرارة الليزر ضمن ±0.1 درجة مئوية، مما يضمن إخراجًا مستقرًا عبر التقلبات المحيطة.
التشخيص الطبي وعلوم الحياة
تعتمد أدوات تفاعل البوليميراز المتسلسل (PCR) على التدوير الحراري السريع والدقيق بين درجات حرارة التسخين والتليين والامتداد. تحقق الدراجات الحرارية التي تعتمد على بلتيير معدلات تسخين تتجاوز 20 درجة مئوية في الثانية ومعدلات تبريد تزيد عن 5 درجات مئوية في الثانية، مما يتيح تحولًا أسرع في التشخيص. يمكن الحفاظ على توحيد درجة الحرارة عبر لوحة 96-جيدا في حدود ± 0.1 درجة مئوية.
تعتمد أنظمة الليزر الطبية — بما في ذلك ليزر ثاني أكسيد الكربون، والياج، والصمام الثنائي، وليزر الألياف — على التثبيت الكهروحراري لحماية المكونات البصرية والحفاظ على جودة الشعاع. تسمح طبيعة الحالة الصلبة لـ TECs بالتكامل في المقابض المدمجة ورؤوس الليزر المثبتة على وحدة التحكم دون الاهتزاز الذي من شأنه أن يزعج المحاذاة البصرية.
استشعار السيارات و LiDAR
تستخدم أنظمة LiDAR للسيارات ثنائيات الليزر التي يتغير طول موجة انبعاثها مع درجة الحرارة. تعمل TECs على تثبيت مصادر الليزر هذه ضد التقلبات الشديدة في درجات الحرارة أسفل غطاء المحرك، مما يحافظ على دقة الكشف وأداء النطاق. يعد غياب الأجزاء المتحركة ذا قيمة خاصة في بيئات السيارات عالية الاهتزاز.
الأجهزة الصناعية والمعدات التحليلية
تستخدم الأدوات التحليلية، ومعدات تصنيع أشباه الموصلات، والمحللات البيئية التحكم في درجة الحرارة الحرارية لتكييف العينات، وتبريد الكاشف، وتثبيت النقطة المرجعية. توفر الألواح الباردة والتجمعات السائلة إلى السائلة الاستقرار الحراري المطلوب للقياسات المتكررة في بيئات التحكم في العمليات.
التثبيت والقيادة وحماية البيئة
يعد التثبيت المناسب والمحرك الكهربائي ضروريين لتحقيق الأداء المقدر وضمان طول عمر الوحدة. تنبع العديد من حالات الفشل المبكرة من أخطاء التجميع والتشغيل التي يمكن تجنبها بدلاً من القيود المتأصلة في المنتج.
واجهة التركيب والحرارة
يجب أن يكون تسطيح سطح التلامس بين الوحدة والمبدد الحراري واللوحة الباردة أفضل من ±0.02 مم. يجب وضع طبقة رقيقة موحدة من الشحم الحراري عالي الجودة - يتراوح سمكها من 0.02 مم إلى 0.1 مم تقريبًا - على كل من الوجهين الساخن والبارد لتقليل المقاومة الحرارية للتلامس.
يجب تشديد البراغي قطريًا على مراحل. يتراوح الضغط الموصى به من 150 إلى 300 كيلو باسكال (حوالي 10 إلى 21 كجم/سم²). يمكن أن يؤدي الضغط المفرط أو غير المتساوي إلى كسر الركيزة الخزفية الهشة وإتلاف كريات أشباه الموصلات الداخلية.
متطلبات إمدادات الطاقة
يعد مصدر طاقة منظم بالتيار المستمر مع تموج أقل من 10% أمرًا إلزاميًا. يفضل استخدام محرك التيار المستمر أو تنظيم الجهد PWM بدلاً من التشغيل الثابت المباشر للجهد الكامل، مما قد يؤدي إلى الضغط على الوحدة وتقليل العمر التشغيلي. عند التبديل بين وضعي التدفئة والتبريد، يجب تطبيق القطبية العكسية فقط بعد عودة الوحدة إلى درجة حرارة الغرفة - عادةً بعد فترة تهدئة تتراوح من 10 إلى 15 دقيقة.
التكثيف وحماية البيئة
سيؤدي التشغيل تحت نقطة الندى المحيطة إلى حدوث تكثيف على الجانب البارد. يمكن أن يؤدي دخول الرطوبة إلى انخفاض الأداء الحراري وتآكل التوصيلات الداخلية بمرور الوقت. تشمل التدابير الوقائية التغليف العازل الحراري، وختم مركب التأصيص، والطلاءات الكارهة للماء، وقنوات الصرف المصممة. يجب تجنب الاستخدام في بيئات الغاز المسببة للتآكل ما لم يتم تغليف الوحدة بالكامل.
الصيانة والعمر الافتراضي ومنع الفشل
تعتبر المبردات الكهروحرارية أجهزة موثوقة بطبيعتها، حيث يتراوح متوسط الوقت بين حالات الفشل بشكل متكرر من 100000 إلى 200000 ساعة في ظل ظروف مناسبة. ومع ذلك، يعتمد العمر الفعلي بشكل كبير على سعة التدوير الحراري، وملف محرك الأقراص الحالي، والعوامل البيئية.
ممارسات التفتيش الروتيني
- فحص حالة الشحم الحراري كل ستة أشهر؛ يُعاد وضعه في حالة ملاحظة الجفاف أو التشقق.
- قم بتنظيف زعانف المبدد الحراري ذات الجانب الساخن بالهواء المضغوط للحفاظ على تدفق الهواء والقدرة على رفض الحرارة.
- تحقق من ثبات درجة الحرارة أثناء التشغيل - قد يشير التقلب المتزايد إلى تدهور الواجهة الحرارية أو إرهاق الوحدة.
- مراقبة السحب الحالي عند نقطة التشغيل؛ يشير ارتفاع التيار لنفس الحمل الحراري إلى زيادة المقاومة الداخلية.
أوضاع الفشل الشائعة
يظل الإجهاد الحراري الناتج عن التدوير المتكرر بين الحالات الساخنة والباردة هو آلية التدهور السائدة. يمكن أن يتطور إجهاد مفاصل اللحام وتكسير حبيبات أشباه الموصلات بعد مئات الآلاف من الدورات إذا كان تأرجح درجة الحرارة كبيرًا. يعمل تشغيل الوحدة بأجزاء تيار منخفضة والحفاظ على واجهات حرارية مستقرة على إطالة عمر الخدمة بشكل كبير.
يمكن الوقاية من حالات الفشل المرتبطة بالرطوبة — بما في ذلك التآكل والماس الكهربائي — من خلال إدارة الختم والتكثيف بشكل سليم. في التطبيقات التي يعمل فيها الجانب البارد تحت نقطة الندى، فإن الحماية القوية من الرطوبة ليست اختيارية ولكنها ضرورية للتشغيل الموثوق به على المدى الطويل.
الأسئلة المتداولة
هل يمكن للمبرد الحراري أن يبرد ويسخن في نفس الوقت؟
نعم. من خلال التحكم في دائرة الجسر H لتغيير قطبية طاقة التيار المستمر المدخلة، يمكن تبديل وظائف الجانب البارد والساخن خلال أجزاء من الثانية. يتيح ذلك التحكم الدقيق في درجة الحرارة ثنائي الاتجاه دون الحاجة إلى عنصر تسخين إضافي. يمكن لوحدة واحدة أن تقوم بتبريد أحد المكونات أثناء التشغيل وتدفئته أثناء فترات بدء التشغيل أو الخمول.
ما هي تفاصيل العملية الرئيسية عند تركيب المبرد الكهروحراري؟
هناك ثلاثة عوامل حاسمة. أولاً، يجب أن يكون تسطيح سطح التلامس بين المبدد الحراري واللوحة الباردة أفضل من ±0.02 مم. ثانيًا، يجب وضع طبقة رقيقة وموحدة من شحم السيليكون عالي التوصيل الحراري على كلا الجانبين. ثالثًا، يجب ربط البراغي قطريًا وبشكل متساوٍ، مع ضغط موصى به يتراوح بين 150 و300 كيلو باسكال. يمكن للقوة غير المتساوية أن تسحق كريات أشباه الموصلات الداخلية وتدمر الوحدة.
هل تتوافق المبردات الحرارية مع المعايير البيئية الدولية؟
نعم. لا تستخدم المبردات الكهروحرارية مركبات الكلوروفلوروكربون (CFCs) أو الهيدروكلوروفلوروكربون (HCFCs) أو غيرها من المبردات الكيميائية طوال دورة حياتها بأكملها. إنها تتوافق بشكل طبيعي مع اللوائح البيئية الأكثر صرامة، بما في ذلك توجيهات RoHS وREACH الأوروبية بالإضافة إلى المتطلبات البيئية في أمريكا الشمالية.
ماذا يحدث إذا تم عكس الاتجاه الحالي أثناء التشغيل؟
يتم تبديل الجانبين البارد والساخن - تبدأ الوحدة بالتسخين على ما كان في السابق الوجه البارد. هذه ميزة طبيعية ومفيدة للتحكم في درجة الحرارة ثنائي الاتجاه. ومع ذلك، يجب تطبيق القطبية العكسية فقط بعد عودة الوحدة إلى درجة حرارة الغرفة القريبة. يمكن أن يتسبب الانعكاس اللحظي تحت الحمل في حدوث إجهاد حراري يؤدي إلى إتلاف وصلات اللحام وكريات أشباه الموصلات.
هل يمكن للمبردات الحرارية أن تعمل في الفراغ؟
نعم. تتوافق المبردات الكهروحرارية مع البيئات الفراغية لأن بنائها لا يستخدم أي مواد عضوية من شأنها أن تطلق الغاز. القيد الوحيد هو عزل الرصاص - يجب تجنب الأسلاك المعزولة بالـ PVC. يُفضل استخدام أسلاك التوصيل المعزولة أو غير المعزولة بالتفلون في تطبيقات الفراغ.
ما مدى انخفاض درجة حرارة المبرد الكهروحراري؟

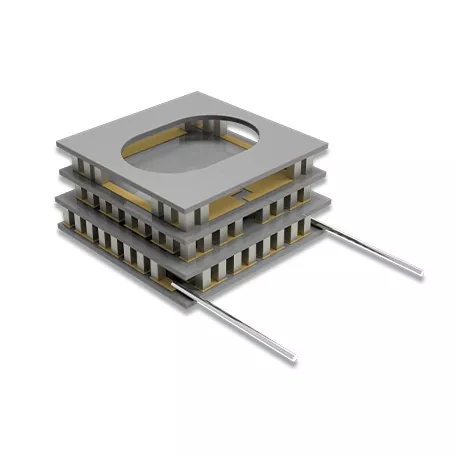

يمكن للوحدة أحادية المرحلة عادةً تحقيق فرق في درجة الحرارة يتراوح بين 60 إلى 70 درجة مئوية بين الجانبين الساخن والبارد. باستخدام وحدات متتالية متعددة المراحل في بيئة مفرغة، يمكن تحقيق درجات حرارة منخفضة تصل إلى -100 درجة مئوية. ومع ذلك، فإن كل مرحلة إضافية تقلل من إجمالي إنتاج الكربون، لذلك يتم حجز التصميمات متعددة المراحل للتطبيقات التي يبرر فيها هدف درجة الحرارة عقوبة الكفاءة.
كل تحدي حراري له حل الحالة الصلبة في انتظار هندسته. سواء كان المتطلب يتطلب تبريدًا شبه محيطي لصمام ثنائي ليزر، أو دورة دقيقة لدرجة الحرارة للتشخيص الجزيئي، أو تثبيت حراري قوي في حزمة مستشعرات السيارات، فإن التكوين الصحيح للوحدة واستراتيجية القيادة يصنعان الفرق بين الأداء المناسب والاستثنائي.
