إذا كنت مصادرالمواد الحراريةبالنسبة لتصنيع الوحدات، من المحتمل أنك صادفت مصطلح "طبقة حاجز الانتشار". ربما تساءلت عن سبب ضرورة ذلك، وماذا يفعل، وما إذا كان يستحق التكلفة الإضافية. الجواب هو أن طبقة حاجز الانتشار ليست ملحقًا اختياريًا؛ إنه مكون حاسم يحدد عمر وموثوقية الوحدة الكهروحرارية. وبدون ذلك، سوف تتدهور الوحدة بسرعة في درجات حرارة التشغيل، وسوف ينخفض أدائها حتى تفشل. بالنسبة لمهندس المشتريات، يعد فهم طبقة حاجز الانتشار أمرًا ضروريًا لاتخاذ قرارات شراء مستنيرة ولتقييم التكلفة الإجمالية لملكية المواد الكهروحرارية التي تشتريها.
الغرض من هذا الدليل هو شرح سبب احتياج المواد الكهروحرارية إلى طبقة حاجز انتشار ومساعدة المشترين على تحديد ومصدر المواد المناسبة لتطبيقاتها. سنغطي آليات التحلل التي تحدث بدون حاجز، والمواد المستخدمة في طبقات الحاجز، ومعايير الاختيار للمواد الكهروحرارية المختلفة، وعملية تقييم الموردين. سنقدم أيضًا مواصفات المنتج التفصيلية من مصنعنا فيشركة فوتشو إكس ميريتان للتكنولوجيا المحدودةسواء كنت تقوم بتصنيع وحدات كهروحرارية لتوليد الطاقة أو التبريد، فإن هذا الدليل سيمنحك الأساس التقني الذي تحتاجه لاتخاذ قرار شراء واثق.
طبقة حاجز الانتشار عبارة عن طبقة رقيقة من المواد المترسبة بين المادة الكهروحرارية والاتصال المعدني. وتتمثل وظيفتها الأساسية في منع انتشار الذرات بين المادة الكهروحرارية والاتصال. في الوحدة الكهروحرارية، يتم ربط المادة الكهروحرارية بملامسات معدنية (عادةً النحاس) لتشكيل الدائرة الكهربائية. عند درجة حرارة التشغيل، والتي يمكن أن تتراوح من 200 درجة مئوية إلى 600 درجة مئوية أو أعلى، يمكن للذرات من المادة الكهروحرارية أن تنتشر في جهة الاتصال، ويمكن للذرات من جهة الاتصال أن تنتشر في المادة الكهروحرارية. يؤدي هذا الانتشار البيني إلى إنشاء أطوار غير مرغوب فيها، ويزيد من مقاومة التلامس، ويقلل من الخصائص الحرارية. تعمل الطبقة العازلة كحاجز فيزيائي وكيميائي يمنع هذا الانتشار بينما يسمح للتيار الكهربائي بالمرور. يلخص الجدول أدناه وظائف طبقة حاجز الانتشار.
| وظيفة | وصف | الاستفادة من أداء الوحدة |
| منع الانتشار البيني | يمنع الهجرة الذرية بين المواد | يحافظ على خواص المواد |
| الحفاظ على مقاومة الاتصال المنخفضة | يوفر واجهة كهربائية مستقرة | يزيد من انتاج الطاقة |
| تحسين الاستقرار الحراري | يتحمل درجات حرارة التشغيل العالية | يمتد عمر الوحدة |
| منع التقصف | يوقف تشكيل المراحل الهشة | يحسن السلامة الميكانيكية |
| تعزيز الموثوقية | يقلل من التدهور مع مرور الوقت | يخفض التكلفة الإجمالية للملكية |
في شركة Fuzhou X-Meritan Technology Co., Ltd.، يتخصص مصنعنا في توريد المواد الكهروحرارية مع طبقات حاجز الانتشار المحسنة. نحن نفهم الدور الحاسم الذي يلعبه الحاجز في أداء الوحدة، ونعمل مع عملائنا لاختيار مادة الحاجز المناسبة والسمك المناسب لتطبيقهم المحدد. يمكن لفريقنا الفني تقديم بيانات مفصلة عن أداء الحاجز وتوافقه مع المواد الكهروحرارية المختلفة.
لتقدير سبب ضرورة وجود طبقة حاجز الانتشار، من المفيد أن نفهم ما يحدث عند غيابها. بدون حاجز، تكون المادة الكهروحرارية والاتصال المعدني على اتصال مباشر. عند درجات حرارة مرتفعة، يصبح هذا الاتصال منطقة رد فعل. تنتشر ذرات المادة الكهروحرارية، مثل البزموت أو التيلوريوم أو الرصاص أو الأنتيمون، في ملامسة النحاس. وبالمثل، تنتشر ذرات النحاس في المادة الكهروحرارية. هذا الانتشار المتبادل له العديد من الآثار الضارة. أولاً، يقوم بإنشاء مركبات بين المعادن في الواجهة. هذه المركبات غالبا ما تكون هشة ولها مقاومة كهربائية عالية. ثانيًا، أنها تستنزف المادة الكهروحرارية من العناصر المكونة لها، وتغير تركيبها وتقلل من خصائصها الكهروحرارية. ثالثًا، يزيد من مقاومة التلامس، مما يقلل من خرج الطاقة للوحدة. رابعا، يمكن أن يؤدي إلى عطل ميكانيكي بسبب التغيرات في الحجم المرتبطة بتكوين المركبات بين الفلزات. يلخص الجدول أدناه آليات التحلل التي تحدث بدون طبقة حاجزة.
| آلية التدهور | وصف | التأثير على أداء الوحدة |
| تشكيل مركب بين المعادن | التفاعل بين المواد الكهروحرارية والاتصال | زيادة المقاومة والهشاشة |
| استنزاف المواد | فقدان العناصر من المواد الكهروحرارية | انخفاض معامل Seebeck، وزيادة المقاومة |
| زيادة مقاومة الاتصال | تشكيل طبقات مقاومة في الواجهة | انخفاض انتاج الطاقة |
| عطل ميكانيكي | تكسير بسبب التغيرات في الحجم | دائرة مفتوحة، فشل الوحدة |
| هشاشة اللحام | انتشار العناصر في وصلات اللحام | فشل مشترك، وانخفاض الموثوقية |
في مصنعنا، أجرينا دراسات مكثفة حول تحلل المواد الكهروحرارية بدون طبقات عازلة. تظهر بياناتنا أن مقاومة التلامس يمكن أن تزيد بعامل 10 أو أكثر خلال 1000 ساعة من التشغيل عند 500 درجة مئوية. يمكن أن ينخفض إنتاج الطاقة للوحدة بنسبة 30-50% خلال نفس الفترة. تؤكد هذه النتائج على أهمية طبقة حاجز الانتشار لموثوقية الوحدة وأدائها.
يتم استخدام العديد من المواد كطبقات عازلة للانتشار للمواد الكهروحرارية، ولكل منها مزاياها وقيودها. يعتمد اختيار مادة الحاجز على المادة الكهروحرارية ودرجة حرارة التشغيل ومواد التلامس. المواد العازلة الأكثر شيوعًا هي النيكل والموليبدينوم والتنغستن والتيتانيوم والسبائك المختلفة. يستخدم النيكل على نطاق واسع لأنه حاجز انتشار فعال، وله موصلية كهربائية جيدة، ومتوافق مع العديد من المواد الكهروحرارية. يستخدم الموليبدينوم والتنغستن في التطبيقات ذات درجات الحرارة المرتفعة بسبب نقاط انصهاره العالية وانتشاره المنخفض. يستخدم التيتانيوم كطبقة لاصقة وحاجز لبعض المواد. يقارن الجدول أدناه هذه المواد العازلة.
| مادة الحاجز | أقصى درجة حرارة التشغيل | الموصلية الكهربائية | التوافق | تطبيق نموذجي |
| النيكل (ني) | 600 درجة مئوية | عالي | Bi2Te3، PbTe، Skutterudites | الغرض العام |
| الموليبدينوم (مو) | 800 درجة مئوية | معتدل | PbTe، SiGe، Skutterudites | ارتفاع درجة الحرارة |
| التنغستن (ث) | 1000 درجة مئوية | معتدل | SiGe، مواد ذات درجة حرارة عالية | درجة حرارة عالية جداً |
| التيتانيوم (تي) | 500 درجة مئوية | معتدل | Bi2Te3، طبقة التصاق | تعزيز الالتصاق |
| النيكل والكروم (NiCr) | 700 درجة مئوية | معتدل | PbTe، العلامات | مقاومة للتآكل |
في شركة Fuzhou X-Meritan Technology Co., Ltd.، يقوم مصنعنا بتزويد المواد الكهروحرارية بمجموعة من خيارات الطبقة العازلة. نحن نعمل مع عملائنا لاختيار مادة الحاجز المثالية وسمكها لتصميم الوحدة الخاصة بهم. يمكن لفريقنا الفني تقديم بيانات حول معدلات الانتشار، ومقاومة التلامس، والاستقرار الحراري لكل خيار من خيارات الحاجز.
يتطلب اختيار طبقة حاجز الانتشار المناسبة للمواد الكهروحرارية الخاصة بك تقييمًا منهجيًا لعدة عوامل. العامل الأول هو المادة الكهروحرارية نفسها. المواد المختلفة لها خصائص انتشار مختلفة. على سبيل المثال، يتمتع تيلوريد البزموت (Bi2Te3) بدرجة حرارة تشغيل منخفضة نسبيًا ويمكنه استخدام حاجز النيكل. يعمل تيلورايد الرصاص (PbTe) في درجات حرارة أعلى وقد يتطلب حاجزًا من الموليبدينوم أو NiCr. يعمل سيليكون الجرمانيوم (SiGe) في درجات حرارة عالية جدًا ويتطلب حاجزًا من التنجستن أو أي حاجز معدني مقاوم للحرارة. العامل الثاني هو درجة حرارة التشغيل. يجب أن يكون الحاجز ثابتًا عند درجة حرارة التشغيل القصوى ويجب ألا يتفاعل مع المادة الكهروحرارية أو جهة الاتصال. العامل الثالث هو مادة الاتصال. يجب أن يكون الحاجز متوافقًا مع جهة الاتصال ويجب أن يوفر التصاقًا جيدًا. العامل الرابع هو سمك الحاجز. يجب أن يكون الحاجز سميكًا بدرجة كافية لمنع الانتشار ولكنه رقيق بدرجة كافية لتقليل المقاومة الكهربائية. ويلخص الجدول أدناه معايير الاختيار.
| عامل الاختيار | اعتبار | التأثير على الأداء |
| المواد الحرارية | خصائص الانتشار ودرجة حرارة التشغيل | يحدد توافق المواد العازلة |
| درجة حرارة التشغيل | درجة الحرارة القصوى وركوب الدراجات | يحدد استقرار الحاجز |
| مواد الاتصال | التصاق، مباراة التمدد الحراري | تحديد جودة الواجهة |
| سمك الحاجز | التوازن بين منع الانتشار والمقاومة | يؤثر على مقاومة الاتصال والعمر |
| طريقة الترسيب | الاخرق، التبخر، الطلاء الكهربائي | يؤثر على جودة الحاجز والتوحيد |
في مصنعنا، نساعد عملائنا على اختيار الحاجز المناسب للمواد الكهروحرارية الخاصة بهم. لدينا خبرة واسعة مع مجموعة واسعة من أنظمة المواد ويمكننا تقديم إرشادات حول المواد العازلة المثالية والسمك وطريقة الترسيب. هدفنا هو مساعدة عملائنا على تحقيق أعلى مستوى ممكن من الأداء والموثوقية للوحدة.
يتطلب تقييم مورد المواد الكهروحرارية ذات طبقات حاجز الانتشار النظر إلى ما هو أبعد من سعر الوحدة. تعد القدرة الفنية للمورد ومراقبة الجودة والقدرة على توفير خصائص المواد المتسقة أمرًا بالغ الأهمية لأداء الوحدة الخاصة بك. المعايير الرئيسية لتقييم المورد هي جودة المواد، وجودة الطبقة العازلة، والدعم الفني، وأداء التسليم، والتكلفة. تتضمن جودة المواد النقاء وقياس العناصر الكيميائية وتجانس المادة الكهروحرارية. تتضمن جودة الطبقة الحاجزة تجانس السماكة والالتصاق وفعالية منع الانتشار. يتضمن الدعم الفني القدرة على توفير البيانات والمساعدة في التصميم وحل المشكلات. يتضمن أداء التسليم القدرة على الوفاء بالمهل الزمنية وتوفير جودة متسقة من دفعة إلى أخرى. تتضمن التكلفة التكلفة الإجمالية للملكية، مع الأخذ في الاعتبار عمر الوحدة وأدائها. ويلخص الجدول أدناه هذه المعايير.
| معيار التقييم | ما الذي تبحث عنه | لماذا يهم؟ |
| جودة المواد | النقاء، قياس العناصر الكيميائية، التجانس | يحدد الأداء الحراري |
| جودة طبقة الحاجز | توحيد السماكة، الالتصاق، حجب الانتشار | يحدد عمر الوحدة |
| الدعم الفني | أوراق البيانات، المساعدة في التصميم، حل المشكلات | يساعد على تحسين تصميم الوحدة |
| أداء التسليم | التسليم في الوقت المحدد، والاتساق من دفعة إلى دفعة | يحافظ على سير الإنتاج بسلاسة |
| يكلف | التكلفة الإجمالية للملكية | يضمن قيمة طويلة الأجل |
في X-Meritan، يلتزم مصنعنا بتوريد مواد كهروحرارية عالية الجودة مع طبقات حاجز انتشار محسنة. لدينا نظام شامل لمراقبة الجودة يتضمن توصيف المواد، فحص الطبقة العازلة، واختبار الأداء. نحن نقدم أوراق بيانات مفصلة والدعم الفني لعملائنا. ولدينا سجل حافل من التسليم في الوقت المحدد. نحن ندعوك لتقييمنا وفقًا لهذه المعايير واعتبارنا شريكًا لك في مجال المواد الكهروحرارية.

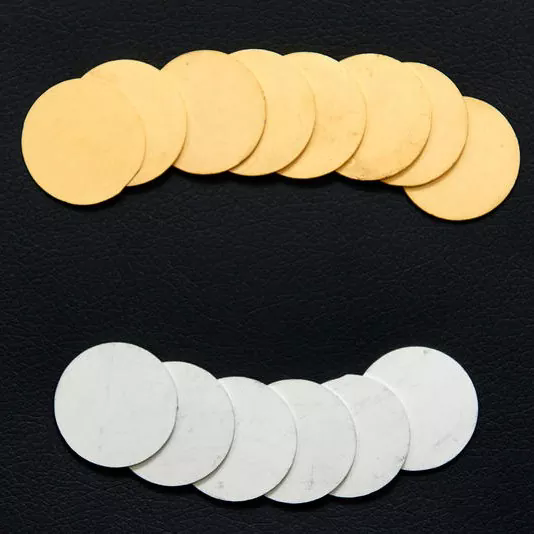

يوفر الجدول التالي معلمات المنتج الرئيسية للمواد الكهروحرارية الخاصة بنا مع طبقات حاجز الانتشار. تتوفر هذه المواد في مجموعة من التركيبات والتكوينات لتناسب تصميمات الوحدات النمطية المختلفة وظروف التشغيل. يمكن لمصنعنا أيضًا إنتاج مواد مخصصة لتلبية متطلبات محددة.
| المعلمة | نطاق المواصفات | ملحوظات |
| نوع المادة | Bi2Te3، PbTe، Skutterudites، SiGe | مواد أخرى متاحة عند الطلب |
| درجة حرارة التشغيل | 200 درجة مئوية - 800 درجة مئوية | يعتمد على المواد |
| مادة الحاجز | ني، مو، دبليو، تي، نيكر | تم اختياره على أساس التطبيق |
| سمك الحاجز | 1 - 20 ميكرومتر | الأمثل لمنع الانتشار |
| اتصل بالمقاومة | < 10 ميكروأوم·سم² | بعد ترسيب الحاجز |
| معامل سيبيك | 150 - 250 ميكروفولت/ك | يعتمد على المواد |
| المقاومة الكهربائية | 0.5 - 3.0 ملي أوم·سم | يعتمد على المواد |
| الموصلية الحرارية | 1.0 - 4.0 وات/م·ك | يعتمد على المواد |
| استمارة | سبائك، مساحيق، رقائق | الأشكال المخصصة المتاحة |
| ضبط الجودة | XRD، SEM، EDS، Seebeck، المقاومة | التوصيف الكامل |
في مصنعنا، نقوم بتصنيع المواد الكهروحرارية لتلبية هذه المواصفات وأكثر. يمكننا تخصيص تركيبة المواد، والطبقة العازلة، والشكل ليناسب تصميم الوحدة الخاصة بك. يمكن لفريقنا الفني تقديم بيانات مفصلة ودعم لتطبيقك.
السؤال 1: ما هو سمك طبقة حاجز الانتشار؟
الإجابة: يعتمد السُمك الأمثل لطبقة حاجز الانتشار على نظام المادة ودرجة حرارة التشغيل. عادة، يتراوح سمك من 1 إلى 20 ميكرومتر. يجب أن يكون الحاجز سميكًا بدرجة كافية لمنع الانتشار طوال العمر المقصود للوحدة، ولكنه رقيق بدرجة كافية لتقليل المقاومة الكهربائية. يمكن لمصنعنا أن يوصي بالسمك الأمثل للمواد والتطبيقات الحرارية الخاصة بك.
السؤال 2: ماذا يحدث إذا كانت طبقة حاجز الانتشار رقيقة جدًا؟
الإجابة: إذا كانت طبقة حاجز الانتشار رقيقة جدًا، فلن تمنع بشكل فعال انتشار الذرات بين المادة الكهروحرارية والاتصال. سيؤدي ذلك إلى تكوين مركبات بين المعادن، وزيادة مقاومة التلامس، وتدهور الخواص الحرارية. سوف تفشل الوحدة قبل الأوان. يقوم مصنعنا باختبار سماكة الطبقة العازلة وأداء منع الانتشار للتأكد من أنها تلبي متطلبات التطبيق الخاص بك.
السؤال 3: هل يمكنني استخدام نفس المادة العازلة لجميع المواد الكهروحرارية؟
الإجابة: لا، يجب اختيار المادة العازلة بناءً على المادة الكهروحرارية ودرجة حرارة التشغيل. على سبيل المثال، النيكل مناسب لتيلوريد البزموت ولكنه قد لا يكون مناسبًا لجرمانيوم السيليكون في درجات الحرارة العالية. يجب أن يكون الحاجز متوافقًا كيميائيًا مع كل من المادة الكهروحرارية والاتصال، ويجب أن يكون ثابتًا عند درجة حرارة التشغيل. يمكن لفريقنا الفني مساعدتك في اختيار مادة الحاجز المناسبة لتطبيقك.
السؤال 4: كيف أعرف ما إذا كان مورد المواد الكهروحرارية الخاص بي يوفر طبقة عازلة جيدة؟
الإجابة: لتقييم جودة طبقة حاجز الانتشار، اطلب من المورد بيانات حول توحيد سمك الحاجز وقوة الالتصاق وأداء منع الانتشار. يمكنك أيضًا طلب عينات وإجراء الاختبارات الخاصة بك، مثل اختبارات الشيخوخة المتسارعة وقياسات مقاومة التلامس. سيقدم المورد ذو السمعة الطيبة هذه البيانات وسيعمل معك للتأكد من أن الحاجز يلبي متطلباتك. في شركة Fuzhou X-Meritan Technology Co., Ltd.، نقدم بيانات شاملة ودعمًا لعملائنا.
السؤال 5: ما هو العمر الافتراضي النموذجي للوحدة الكهروحرارية ذات طبقة حاجز الانتشار؟
الإجابة: يعتمد عمر الوحدة الكهروحرارية مع طبقة حاجز الانتشار المصممة بشكل صحيح على درجة حرارة التشغيل وظروف ركوب الدراجات. بالنسبة للوحدة التي تعمل بشكل مستمر عند درجة حرارة 500 درجة مئوية، يمكن أن يتراوح العمر الافتراضي من 5 إلى 10 سنوات أو أكثر. مع التدوير الحراري، قد يتم تقليل العمر الافتراضي. تعتبر الطبقة الحاجزة ضرورية لتحقيق عمر طويل. يقوم مصنعنا بتصميم المواد والطبقات العازلة لدينا لزيادة عمر الوحدة إلى أقصى حد.
تعد طبقة حاجز الانتشار مكونًا أساسيًا للمواد الكهروحرارية للوحدات عالية الأداء. فهو يمنع الانتشار، ويحافظ على مقاومة الاتصال المنخفضة، ويطيل عمر الوحدة. عند تحديد مصادر المواد الكهروحرارية، يجب على المشترين النظر في الطبقة العازلة باعتبارها مواصفات مهمة، وليست فكرة لاحقة. يؤثر اختيار مادة الحاجز والسمك وطريقة الترسيب على أداء وموثوقية الوحدة النهائية. في شركة Fuzhou X-Meritan Technology Co., Ltd.، يتمتع مصنعنا بالخبرة والتجربة لتزويد المواد الكهروحرارية بطبقات حاجز الانتشار المحسنة. نحن نعمل مع عملائنا لفهم متطلباتهم وتقديم الحل المادي الأمثل. سواء كنت تقوم بتصنيع وحدات لتوليد الطاقة أو التبريد، يمكننا توفير المواد التي تحتاجها.
إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لمصنعي الوحدات الكهروحرارية حول العالم. نحن ندعوك للاتصال بنا لمناقشة متطلبات المواد الكهروحرارية الخاصة بك. يمكننا تقديم البيانات الفنية والعينات والمساعدة في التصميم. دعنا نساعدك على تحقيق أعلى مستويات الأداء والموثوقية للوحدات الكهروحرارية الخاصة بك.
اتصل بـ Fuzhou X-Meritan Technology Co., Ltd. اليوملمناقشة متطلبات المواد الكهروحرارية الخاصة بك واكتشاف كيف يمكن لطبقات حاجز الانتشار لدينا تحسين أداء الوحدة الخاصة بك وعمرها.
