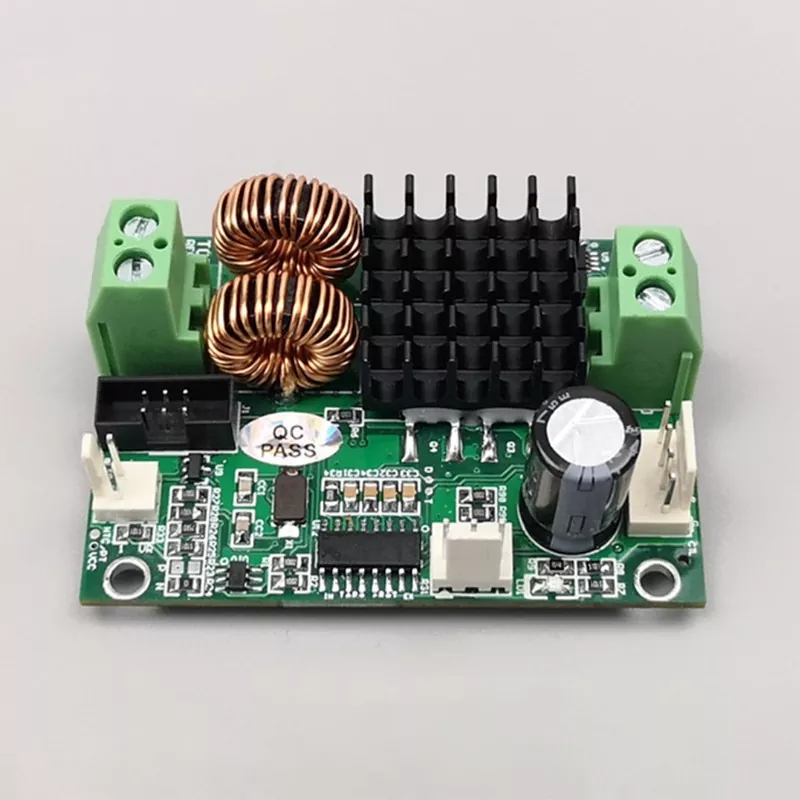

TCB-NC عبارة عن لوحة تحكم في درجة حرارة أشباه الموصلات مخصصة لسيناريوهات التحكم الصناعية عالية الكثافة والمعدات الدقيقة المصغرة. تستخدم وحدة التحكم في درجة الحرارة TCB-NC ذات التصميم المدمج والدقة العالية تصميم دائرة متكامل للغاية يجمع بين حساب PID، والقيادة عالية الطاقة، والحصول على بيانات مستشعر NTC، وتعليقات الإشارة في وحدة واحدة، مما يتيح تكامل النظام المبسط.
يستخدم TCB-NC آلية محسنة للتحكم في ردود الفعل PID ذات الحلقة المغلقة والمصممة خصيصًا لتطبيقات التدفئة والتبريد القائمة على أشباه الموصلات.
ويستخدم مستشعر درجة الحرارة NTC المدمج للحصول على بيانات درجة الحرارة في الوقت الحقيقي من الجهاز والبيئة، ومقارنة هذه القراءات بسرعة مع المعلمات المحددة لحساب انحرافات درجة الحرارة بدقة.
من خلال الاستفادة من خوارزمية PID (المشتق المتناسب والتكاملي) ثلاثية المراحل، فإنه يضبط معلمات الإخراج ديناميكيًا ويعدل باستمرار التيار المزود إلى لوحة التبريد الكهروحرارية، ليحل محل طرق التحكم التقليدية والبسيطة في التشغيل/الإيقاف.
وهذا يمنع بشكل فعال الصدمة الحرارية الناجمة عن التقلبات السريعة في درجات الحرارة؛ حتى عندما تتغير درجة حرارة الحمل ديناميكيًا، تقوم وحدة التحكم بالتثبيت بسرعة على درجة الحرارة المستهدفة، مما يضمن تحكمًا ثابتًا ومستمرًا في درجة الحرارة مع الحد الأدنى من التقلبات.
|
جهد إمداد اللوحة |
4.5 فولت - 27 فولت |
|
توصية |
يوصى باستخدام مصدر طاقة تحويل قياسي 5V-24V. يجب أن يكون الجهد المقنن لـ TEC مساوياً أو أكبر قليلاً من جهد الإمداد. إذا كان الجهد المقدر لـ TEC أقل، فهذا مقبول؛ ببساطة قم بتعيين الحد الأقصى لنسبة الإخراج. |
|
مجلس العرض الحالي |
يتم تحديده بواسطة قوة التشغيل القصوى لـ TEC. |
|
المجلس التنفيذي الجهد |
2 فولت - 24 فولت (حسب جهد الإمداد) |
|
المجلس التنفيذي الانتقالي الحالي |
10 أمبير @ 24 فولت؛ 12 أمبير @ 12 فولت |
|
مستشعر درجة الحرارة |
10K إن تي سي |
|
دقة درجة الحرارة |
±0.01 درجة مئوية |
|
نطاق درجة الحرارة NTC |
-60 درجة مئوية إلى +170 درجة مئوية |
|
نطاق درجة الحرارة PT100/PT1000 |
-60 درجة مئوية إلى +212 درجة مئوية |
|
درجة حرارة التشغيل |
-40 درجة مئوية إلى +45 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية إلى +60 درجة مئوية |
|
رطوبة التشغيل |
0% - 95% رطوبة نسبية |
|
إعداد المصنع الافتراضي |
25 درجة مئوية |
|
أبعاد |
60 مم × 42 مم |
|
ارتفاع |
إجمالي 23 مم (18.5 مم فوق اللوحة، 3 مم أسفل اللوحة للدبابيس، سمك اللوحة 1.5 مم) |
بفضل تصميمه المصغر والمتكامل، تعمل وحدة التحكم في درجة الحرارة TCB-NC ذات التصميم المدمج والدقة العالية على التخلص من الهياكل الضخمة الموجودة في معدات التحكم في درجة الحرارة التقليدية. يسمح عامل الشكل المدمج وخفيف الوزن بالتضمين السلس في الخزانات الصناعية عالية الكثافة والأجهزة الدقيقة الدقيقة.
بالمقارنة مع الأنظمة التقليدية، فإنه يوفر مساحة التثبيت بشكل كبير، بما يتماشى مع الاتجاهات الحالية نحو تصغير وتكامل المعدات الصناعية.
يخضع TCB-NC لاختبار التوافق الكهرومغناطيسي الشامل (EMC) قبل مغادرة المصنع، مما يدل على مقاومة ممتازة للتداخل الكهرومغناطيسي.
حتى في البيئات الصناعية المعقدة التي تتميز بالجهد العالي والتفاعل بين الأجهزة المتعددة والضوضاء الكهرومغناطيسية القوية، فإنها تحافظ على الحصول على بيانات دقيقة لدرجة الحرارة وتشغيل مستقر للنظام، خالية من انقطاع الإشارة أو فشل التحكم.
يتميز بشاشة عرض مرئية عالية الدقة وقائمة التنقل البديهية، مما يجعل إعدادات المعلمات وتبديل وضع التحكم في درجة الحرارة أمرًا سهلاً.
ليست هناك حاجة إلى خبرة فنية متخصصة؛ يمكن للمشغلين القياسيين إكمال تشغيل المعدات ومعايرة المعلمات بسرعة، مما يجعلها مناسبة لكل من إعداد معدات الإنتاج الضخم والصيانة اليومية.
تم تحسينه خصيصًا للتطبيقات الصعبة مثل تصنيع أشباه الموصلات والاختبارات الدقيقة والتحليل المختبري؛ فهو يوفر الحد الأدنى من تحمل درجات الحرارة ويحافظ على درجات حرارة دقيقة ومستقرة على المدى الطويل.
يعمل بشكل فعال على حل مشكلات مثل أخطاء الاختبار وانحرافات العملية الناجمة عن تقلبات درجات الحرارة في المعدات الدقيقة، مما يضمن إنتاجية عالية من المنتجات وبيانات تجريبية دقيقة.
يجمع بين عامل الشكل المدمج ووحدة القيادة عالية الطاقة، القادرة على تشغيل العديد من المبردات الكهروحرارية القياسية (TECs) بشكل ثابت مع كفاءة تحويل كهروحرارية عالية.
يوازن بين الحاجة إلى التركيب المدمج ومتطلبات عمليات التحكم في درجة الحرارة عالية الكثافة، مما يوفر أداءً يفوق بكثير لوحات التحكم القياسية في درجة الحرارة من نفس الحجم.
تتطلب أنظمة التحكم في درجة الحرارة الصناعية التقليدية وحدات محرك خارجية ومعدات التقاط الإشارة، مما يؤدي إلى تصميمات معقدة وأسلاك مرهقة.
تتميز وحدة التحكم في درجة الحرارة TCB-NC بتصميم متكامل متكامل مع أنظمة القيادة والتغذية المرتدة المدمجة؛ تعمل وحدة التحكم في درجة الحرارة TCB-NC ذات التصميم المدمج والدقة العالية على التحكم الدقيق في درجة الحرارة بشكل مستقل كوحدة مستقلة، مما يبسط بنية النظام بشكل كبير.
يعاني التحكم التقليدي في درجة الحرارة عند التشغيل/الإيقاف من مشكلات مثل تجاوز درجة الحرارة، ودورات التشغيل والإيقاف المتكررة، والصدمة الحرارية الكبيرة، والتي يمكن أن تلحق الضرر بالمكونات الأساسية الدقيقة أثناء التشغيل على المدى الطويل.
يستخدم هذا المنتج تنظيم الإخراج الديناميكي PID المستمر لضمان التحول السلس لدرجة الحرارة والحد الأدنى من التقلبات، وحماية المكونات الأساسية بشكل فعال وإطالة عمر الخدمة الإجمالي للمعدات.
يضمن الدعم الأصلي للثرمستورات NTC التوافق مع تكوينات المستشعر لمعظم معدات التحكم في درجة الحرارة الدقيقة ويسمح بالتكيف المرن مع كل من تطبيقات التبريد والتدفئة.
سواء بالنسبة للمهام المختبرية ذات درجة الحرارة الثابتة أو ظروف الحمل الصناعية الديناميكية، فإنها تحافظ على تشغيل مستقر وعالي الدقة، مما يوفر تنوعًا أكبر بكثير من أجهزة التحكم في درجة الحرارة المتخصصة التقليدية.
يوفر إدارة حرارية دقيقة وثابتة لدرجة الحرارة لخزائن التحكم الكهربائية المتكاملة عالية الكثافة. تعمل وحدة التحكم في درجة الحرارة TCB-NC ذات التصميم المدمج والدقة العالية على منع تقادم المكونات الكهربائية والفشل التشغيلي الناتج عن درجات الحرارة الداخلية المرتفعة، مما يضمن التشغيل المستمر والمستقر لخطوط الإنتاج الآلية.
مناسبة للتحكم في درجة الحرارة الثابتة لمختلف الأدوات التحليلية ومعدات الاختبار والعينات التجريبية. مع مزايا مثل التشغيل الخالي من الاهتزاز، والدقة العالية، والتداخل المنخفض، فإنه يزيل تأثير تقلبات درجات الحرارة على البيانات التجريبية، مما يضمن نتائج اختبار دقيقة وقابلة للتكرار.
يستخدم لتنظيم درجة الحرارة في الآلات الدقيقة لأشباه الموصلات، والحفر الدقيق، ومعدات الفحص الدقيقة/النانو. إنه يلبي معايير التحكم الصارمة في درجة الحرارة لعمليات تصنيع أشباه الموصلات، مما يساعد على تحسين معدلات الإنتاجية في الآلات الدقيقة.
متوافق مع معدات اختبار الطاقة الجديدة، ومكونات الإدارة الحرارية لأنظمة تخزين الطاقة، ووحدات التحكم في درجة الحرارة الدقيقة. إنه يعمل على استقرار درجات حرارة التشغيل ويتكيف مع ظروف العمل المعقدة ذات درجات الحرارة العالية والمنخفضة لمعدات الطاقة الجديدة.
المزايا الأساسية تكمن في ثلاثة مجالات:
أولاً، يتميز بمساحة أصغر وتكامل أعلى، مما يجعله مثاليًا لتعديل المعدات المصغرة؛
ثانيًا، يوفر دقة أعلى للتحكم في درجة الحرارة وتوافقًا أوسع لأجهزة الاستشعار، مما يناسب عمليات التصنيع الدقيقة؛
ثالثًا، فهو يلغي الحاجة إلى أجهزة مساعدة خارجية، مما يبسط بنية النظام الشاملة ويقلل بشكل فعال تكامل المعدات والأسلاك وتكاليف الصيانة على المدى الطويل.
نوصي باستخدام طريقة المعايرة التكرارية المتوافقة مع معايير الصناعة: أولاً، قم بتعيين معلمات التكامل (I) والمشتقة (D) إلى الصفر وقم بزيادة الكسب النسبي (Kp) تدريجيًا حتى يحدث تذبذب طفيف في درجة الحرارة؛ بعد ذلك، قم بضبط الوقت المتكامل (Ti) للتخلص من خطأ درجة حرارة الحالة الثابتة؛ وأخيرا، صقل الوقت المشتق (Td) لتحسين سرعة الاستجابة لدرجة الحرارة وقمع التقلبات. للحصول على معلمات الدقة الخاصة بالمعدات، يرجى الاتصال بفريقنا الفني للحصول على إرشادات فردية.
تم تطوير هذا المنتج خصيصًا لمعدات أشباه الموصلات الدقيقة وأجهزة اختبار الدقة. لقد خضع للتوافق الكهرومغناطيسي الصناعي (EMC) واختبار الثبات. يتميز بالكفاءة العالية في المساحة، وإخراج درجة الحرارة المستقرة، والحد الأدنى من أخطاء البيانات، فهو بمثابة حل مثالي للتحكم في درجة الحرارة الدقيقة في خطوط إنتاج أشباه الموصلات ولمعدات المختبرات الدقيقة.
وهو يدعم في الأصل التبديل التلقائي بين التدفئة والتبريد، والحفاظ على درجة حرارة ثابتة بناءً على ظروف التشغيل. كما أنه يدعم البرمجة المخصصة - مما يسمح بالتكوين لأوضاع التسخين فقط أو التبريد فقط - لتلبية متطلبات التحكم في درجة الحرارة المحددة للمعدات المختلفة، مما يوفر مرونة عالية في التخصيص.
باعتبارنا الشركة المصنعة الأصلية، فإننا نقدم تكاملًا تقنيًا مخصصًا، وتوجيهات ضبط المعلمات، ودعم التكامل على مستوى النظام للطلبات المجمعة. تخضع جميع المنتجات لمراقبة الجودة الموحدة والفحص الكامل قبل الشحن. نحن نقدم أيضًا دعمًا فنيًا طويل الأجل لما بعد البيع لتلبية احتياجات الإنتاج الضخم للمؤسسة وتكرار المشروع.
