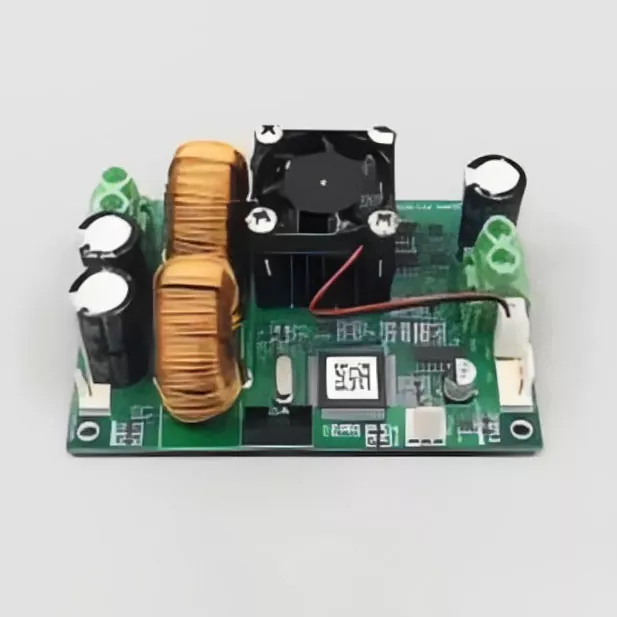

تقوم شركة X-Meritan بتصنيع جهاز التحكم في درجة الحرارة TCB-NE-AH المتخصص بدقة عالية وطاقة عالية للقضاء على الانحراف واختناقات الطاقة المتأصلة في أدوات درجة الحرارة التناظرية القديمة. تعمل وحدة التحكم أحادية القناة عالية الطاقة هذه على بنية إشارة رقمية بالكامل، وتقوم بتشغيل وحدات TEC ذات السعة الكبيرة وأنظمة التدفئة مباشرةً، مما يؤدي إلى منع الضوضاء وتوهين الخط عبر إعدادات التيار العالي. ومن خلال الجمع بين دقة أخذ العينات 24 بت وإدارة الانجراف الحراري الداخلي، فإنه يحافظ على استقرار صارم على مدار الدورات الصناعية طويلة المدى.
|
المعلمة |
مواصفة |
|
جهد التشغيل |
تيار متردد 220 فولت ±10، 50/60 هرتز |
|
استهلاك الطاقة الداخلية |
<30 واط |
|
مدخلات الاستشعار |
بي تي 100 آر تي دي |
|
قرار أخذ العينات |
0.01 درجة مئوية |
|
دقة التحكم |
±0.1 درجة مئوية |
|
أوضاع التحكم |
ضبط PID الذاتي، تشغيل/إيقاف، برنامج متعدد القطاعات |
|
قدرة البرنامج |
قطاعات درجة الحرارة القابلة للبرمجة |
|
الواجهة الرقمية |
RS-485 (MODBUS RTU) |
|
الأبعاد المادية |
144 مم × 144 مم × 150 مم |
يقوم بتشغيل الأحمال الحرارية عالية الطاقة مباشرة، مما يؤدي إلى التخلص من توهين إشارة اللوحة المتعددة ومشكلات المطابقة الشائعة في صفيفات التشغيل متعددة القنوات.
يستبدل مقاييس فرق الجهد الميكانيكية بمعالجة الإشارات الرقمية للتخلص من تقادم المكونات وحساسية الاهتزاز وانحراف المعايرة على المدى الطويل.
يدمج ADC 24 بت وواجهة أمامية منخفضة الانجراف Pt100، مما يلتقط تغيرات درجة الحرارة وصولاً إلى الدقة.
يدعم الملامح الحرارية المعقدة متعددة المراحل، مما يسمح بالتحكم الدقيق في معدلات التسخين، وأوقات النقع، ومنحدرات التبريد، وحلقات دوران السائل.
تقوم خوارزميات الضبط الذاتي الديناميكية بحساب القصور الذاتي الحراري تلقائيًا وضبط معلمات الإخراج في الوقت الفعلي لمنع التجاوز في ظل ظروف التحميل المتغيرة.
وحدة التحكم في درجة الحرارة TCB-NE-AH بدقة عالية وطاقة عالية تم تصميمها بمسارات تدفق الهواء الداخلية والعزل الحراري لحماية إلكترونيات التحكم من تراكم الحرارة الداخلية أثناء عملية الإخراج القصوى.
الإنتاج الداخلي الكامل: تحكم كامل في تصنيع الأجهزة، وتجميع SMT، واختبار الحرق متعدد المراحل وفقًا لمعايير ISO9001.
الهندسة الحرارية على مستوى النظام: نقوم بتحسين وحدة التحكم جنبًا إلى جنب مع وحدات TEC والألواح الباردة السائلة لضمان الاستقرار الكامل للنظام.
التخصيص السريع للأجهزة والبرامج الثابتة: تكوينات الإدخال/الإخراج المخصصة وبروتوكولات الاتصالات وعوامل الشكل المصممة خصيصًا لمتطلبات حاوية OEM المحددة.
احتراق أشباه الموصلات والمكونات
يوفر إشارات قيادة مستقرة عالية الطاقة لاختبار الضغط على المدى الطويل لأشباه موصلات الطاقة والمعالجات الدقيقة ولوحات الدوائر.
أبحاث الفضاء والدفاع
يوفر تنظيمًا خاليًا من الانجراف لاختبار غرفة التفريغ، وفحص الضغط البيئي، ومعايرة الحمولة الصافية البصرية.
تصنيع البطاريات والطاقة الجديدة
يدير ملفات تعريف حرارية دقيقة أثناء اختبار تكوين الخلايا، وتقييم حزمة البطارية، وحلقات المحاكاة الحرارية الجامحة.
التشخيص الطبي والمعالجة الكيميائية
يتحكم في حلقات السوائل ذات السعة العالية وأوعية التفاعل التي تتطلب جداول انحدار ونقع متعددة الخطوات دون تجاوز درجة الحرارة.
بدلاً من تجميع لوحات متعددة منخفضة الطاقة معًا - مما يؤدي إلى الضوضاء والحلقات الأرضية - يستخدم TCB-NE-AH بنية محرك رقمي أحادية القناة عالية الطاقة، مما يضمن سلامة الإشارة الكاملة وطاقة الإخراج مباشرة عند الحمل.
تعتمد وحدات التحكم التناظرية على مقاييس الجهد الميكانيكية التي تتحلل مع دورة درجة الحرارة والاهتزاز. تستخدم وحدة التحكم في درجة الحرارة TCB-NE-AH ذات الدقة العالية والطاقة العالية محول ADC 24 بت، وأجهزة استشعار انجراف منخفضة الحرارة، ومعالجة الإشارات الرقمية، مما يؤدي إلى قفل معايرة المصنع إلى أجل غير مسمى.
نعم. تقوم الذاكرة المدمجة بتخزين أكثر من 50 مقطعًا فرديًا، مما يسمح لك ببرمجة معدلات تسخين دقيقة ودرجات حرارة ثابتة مستهدفة وأوضاع تبريد يمكن التحكم فيها دون تدخل مستمر من وحدة التحكم الرئيسية.
قم بتوفير متطلبات الطاقة القصوى (حدود الجهد/التيار)، والحمل الحراري الإجمالي، ومعدل تدرج درجة الحرارة المطلوبة، ونوع المستشعر، وبروتوكول الاتصال الرقمي المفضل.
