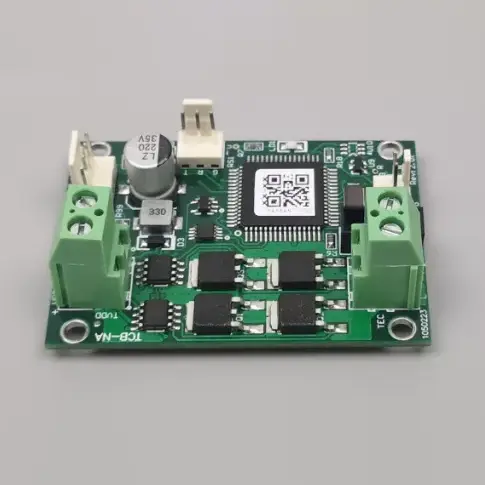

وحدة التحكم في درجة الحرارة X-Meritan TCB-NA للمبردات القياسية هي وحدة تحكم في درجة الحرارة للمبردات الكهروحرارية القياسية (TEC)، تدعم كلاً من التبريد والتدفئة. يوفر دقة التحكم في درجة الحرارة ±0.1 درجة مئوية، وتيار TEC 0–10 أمبير، ونطاق تحكم من -20 درجة مئوية إلى +100 درجة مئوية.
مع واجهة تسلسلية قياسية ASCII، واستشعار درجة الحرارة 10K NTC، وهيكل مدمج 60 × 42 × 26.5 مم، تم تصميم TCB-NA للتكامل المباشر في أنظمة الإدارة الحرارية الصناعية والتجارية.
|
المعلمة |
مواصفة |
|
جهد إمداد اللوحة |
4.5-27 فولت |
|
المجلس التنفيذي الجهد |
5-27 فولت، ≥ جهد الإمداد |
|
المجلس التنفيذي الانتقالي الحالي |
0-10 أ |
|
مستشعر درجة الحرارة |
10K إن تي سي |
|
القيمة الافتراضية ب |
3950 |
|
دقة التحكم في درجة الحرارة |
±0.1 درجة مئوية |
|
ضبط دقة درجة الحرارة |
±0.1 درجة مئوية |
|
نطاق القياس |
-30 درجة مئوية إلى +147 درجة مئوية |
|
نطاق التحكم |
-20 درجة مئوية إلى +100 درجة مئوية |
|
ضبط درجة الحرارة الافتراضية |
25 درجة مئوية |
|
تواصل |
واجهة تسلسلية ASCII |
|
أبعاد |
60 × 42 × 26.5 ملم |
يمكن تخصيص قيمة NTC B. تؤثر قيمة B المختلفة على قياس درجة الحرارة المطلقة ولكنها لا تغير دقة التحكم الأساسية.
تقوم وحدة التحكم بقياس درجة الحرارة من خلال مستشعر NTC وضبط اتجاه TEC وفقًا لنقطة الضبط. وهذا يسمح لنفس الوحدة بتوفير التدفئة والتبريد دون الحاجة إلى أجهزة تحكم منفصلة.
تم تصميم طريقة التحكم في التشغيل/الإيقاف للحفاظ على درجة حرارة ثابتة في تطبيقات TEC القياسية، بما في ذلك صمام ثنائي الليزر ومعدات المختبرات.
يمكن إدارة إعدادات درجة الحرارة والمراقبة في الوقت الحقيقي من خلال بروتوكول ASCII التسلسلي. يمكن استخدام الأدوات التسلسلية الشائعة مثل Windows HyperTerminal أثناء الإعداد والاختبار.
يوفر التنبيه المخصص وإشارات "الجاهزية" تعليقات لحالة التشغيل، بينما يسمح إدخال إيقاف تشغيل TEC للنظام المضيف بتعطيل تشغيل TEC عند الضرورة.
تعد مطابقة الجهد أمرًا بالغ الأهمية لأن وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية لا توفر حدودًا لجهد الخرج الداخلي. يجب ألا يتجاوز جهد الإمداد الجهد المقنن لـ TEC المتصل.
على سبيل المثال، عند استخدام TEC بجهد 12 فولت، يجب تحديد مصدر طاقة النظام وفقًا لذلك.
قد تؤدي عملية تبديل وحدة التحكم إلى زيادة التموج على مصدر طاقة التبديل المتصل. إذا كان النظام يحتوي على لوحات أخرى حساسة للضوضاء الكهربائية أو EMI، فقد يكون من الأفضل توفير مصدر طاقة منفصل لوحدة التحكم.
يدعم 10K NTC المتصل نطاق قياس محدد من -30 درجة مئوية إلى +147 درجة مئوية، بينما يتم تحديد التحكم النشط في درجة الحرارة من -20 درجة مئوية إلى +100 درجة مئوية.
دقة التحكم في درجة الحرارة المحددة ودقة درجة الحرارة المحددة كلاهما ±0.1 درجة مئوية. يمكن أيضًا أن يتأثر الأداء الفعلي للنظام بتسامح NTC، ووضع المستشعر، والاتصال الحراري، وخصائص TEC، وتبديد الحرارة، والظروف المحيطة.
بالنسبة للتطبيقات التي تتطلب استقرارًا صارمًا في درجة الحرارة، يجب إجراء الاختبار باستخدام TEC النهائي والمستشعر والحمل والهيكل الميكانيكي.
يمكن لوحدة التحكم الحفاظ على بيئة حرارية مستقرة لأنظمة الصمام الثنائي الليزري حيث تؤثر درجة الحرارة بشكل مباشر على أداء التشغيل.
إنها مناسبة للأدوات المخبرية التي تتطلب تسخين وتبريد كهروحراري قياسي مع تنظيم ثابت لدرجة الحرارة.
يمكن للمعدات الصناعية استخدام الوحدة للتحكم في TEC للأغراض العامة حيث يكون التثبيت المدمج والاتصال التسلسلي وكفاءة التكلفة أمرًا مهمًا.
تجعل البنية الموجهة نحو التكلفة وحدة التحكم مناسبة لتصنيع الأجهزة الذكية وتطبيقات الحجم الأخرى التي تتطلب تحكمًا قياسيًا في درجة الحرارة.
يعتبر TCB-NA مناسبًا عندما يعطي المشروع الأولوية للتحكم في درجة الحرارة القياسية وكفاءة التكلفة. بالنسبة للتطبيقات التي تتطلب إدارة طاقة أكثر تقدمًا أو وظائف التحكم في درجة الحرارة ذات المستوى الأعلى، قد تكون سلسلة TCB-NE أكثر ملاءمة.
يجب أن يعتمد الاختيار على جهد TEC والتيار ودرجة الحرارة المستهدفة ومتطلبات التحكم والكفاءة وبنية النظام.
قبل الطلب، يجب على المشترين التأكد من الجهد المقنن TEC، والحد الأقصى للتيار، وجهد مصدر الطاقة، ودرجة الحرارة المستهدفة، والدقة المطلوبة، ومواصفات NTC، ومتطلبات الاتصال، وبيئة التشغيل.
تدير شركة X-Meritan مصنعها الخاص في الصين، والذي يغطي تجميع ثنائي الفينيل متعدد الكلور والمعايرة النهائية. يمكن لفريقها الهندسي تقديم الدعم الفني لمطابقة جهد TEC، وإدارة تموج الطاقة، ومتطلبات التكوين. يدعم مخزون المكونات القياسية والخدمات اللوجستية الخارجية تصنيع المعدات الأصلية والمشتريات بالجملة.
يجب أن يكون مصدر الطاقة متوافقًا مع تصنيف TEC. قد يؤدي تجاوز جهد TEC إلى حدوث حمل زائد للمكونات لأن وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية لا تحتوي على حدود لجهد الخرج الداخلي.
يجب تقييم المواصفات الحالية من 0 إلى 10 أمبير مع TEC والأسلاك والموصلات ومصدر الطاقة. مطلوب أيضًا تبديد الحرارة المناسب للنظام الكهروحراري الكامل.
عند توصيل الأجهزة الإلكترونية الحساسة الأخرى بنفس مصدر طاقة التبديل، تحقق من أداء التموج والتداخل الكهرومغناطيسي قبل التكامل النهائي للنظام.
تدعم وحدة التحكم الفولتية TEC من 5 فولت إلى 27 فولت. يجب أن يكون جهد TEC مساوياً أو أعلى من جهد مصدر اللوحة. نظرًا لأن TCB-NA ليس له حدود لجهد الخرج الداخلي، يجب ألا يتجاوز مصدر الطاقة الجهد المقدر لـ TEC.
تدعم وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية نطاق TEC الحالي الذي يتراوح بين 0 و10 أمبير. يجب تحديد تيار التشغيل الفعلي وفقًا لتصنيف TEC، والحمل الحراري، والأسلاك، والموصلات، وقدرة إمداد الطاقة.
نعم. تسمح بنية التحكم ثنائية الاتجاه لـ TEC بالعمل في وضعي التدفئة والتبريد، مما يجعل من الممكن الحفاظ على درجة الحرارة المستهدفة في ظل الظروف المحيطة المتغيرة.
يستخدم التكوين القياسي 10K NTC بقيمة B افتراضية تبلغ 3950. ويمكن تخصيص قيمة B وفقًا لمتطلبات التطبيق. نطاق القياس المحدد هو -30 درجة مئوية إلى +147 درجة مئوية، مع نطاق تحكم من -20 درجة مئوية إلى +100 درجة مئوية.
تستخدم وحدة التحكم واجهة تسلسلية ASCII قياسية لإعداد درجة الحرارة والمراقبة في الوقت الحقيقي. كما أنه يوفر إشارات إنذار وحالة "جاهزة" ومدخل إيقاف تشغيل TEC للتكامل مع نظام التحكم المضيف.
