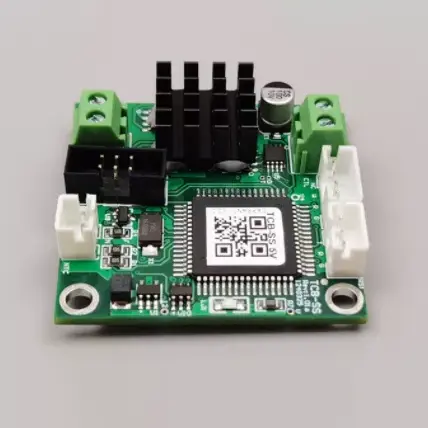

تقوم شركة X-Meritan بتصنيع وحدة التحكم في درجة الحرارة TCB-SS ذات الحجم الصغير للغاية والمصممة لتطبيقات Micro TECs حيث يجب مراعاة مساحة اللوحة واستقرار درجة الحرارة ومخرجات TEC الخاضعة للتحكم معًا. يدمج TCB-SS استشعار درجة الحرارة وقيادة TEC على لوحة تحكم صغيرة، مما يسمح بتنظيم Micro TEC من خلال حلقة التحكم في درجة الحرارة القائمة على ردود الفعل.
تم تصميم وحدة التحكم على شكل لوحة مدمجة بدلاً من بنية التحكم في درجة الحرارة للأغراض العامة. يستخدم مستشعر 10K NTC كمدخل افتراضي لاستشعار درجة الحرارة ويدعم جهد TEC افتراضي يبلغ 4.5 فولت مع حد أقصى لتيار TEC يبلغ 3 أمبير، مما يجعل اللوحة مناسبة لأنظمة الإدارة الحرارية المصغرة.
|
جهد إمداد اللوحة (تيار مستمر) |
5 فولت ± 10% |
|
كفاءة الإخراج |
>94% |
|
المجلس التنفيذي الجهد |
4.5 فولت (افتراضي) |
|
TEC الحالي |
3A (الحد الأقصى) |
|
مستشعر التحكم في درجة الحرارة |
10K NTC (قيمة B الافتراضية: 3950) |
|
دقة التحكم في درجة الحرارة |
0.01 درجة |
|
ضبط دقة درجة الحرارة |
0.01 درجة |
|
نطاق قياس التحكم في درجة الحرارة |
-60 درجة مئوية إلى +170 درجة مئوية |
|
التحكم في نطاق درجة الحرارة |
-20 درجة مئوية إلى +100 درجة مئوية |
|
إعداد المصنع الافتراضي |
25 درجة مئوية |
يكتشف 10K NTC تغيرات درجة الحرارة ويرسل الإشارة إلى وحدة التحكم.
تقوم وحدة التحكم بمقارنة درجة الحرارة المقاسة بالقيمة المستهدفة وتنظم إخراج Micro TEC من خلال التحكم PID.
يعمل الإخراج المستمر على ضبط محرك TEC أثناء التشغيل بدلاً من الاعتماد فقط على مفتاح التشغيل/الإيقاف البسيط.
يبلغ قياس وحدة التحكم في درجة الحرارة TCB-SS 4 سم × 4 سم × 1.28 سم، وهي ذات حجم صغير جدًا ومصممة لـ Micro TECs، وقد تم تصميمها لأنظمة Micro TEC ذات مساحة التثبيت المحدودة.
توفر وحدة التحكم دقة التحكم في درجة الحرارة بمقدار 0.01 درجة مئوية ودقة ضبط درجة الحرارة بمقدار 0.01 درجة مئوية لتنظيم حراري دقيق.
مع كفاءة الإخراج التي تزيد عن 94%، توفر وحدة التحكم قيادة TEC فعالة في أنظمة التحكم في درجة الحرارة المدمجة.
الجهد الكهربي الافتراضي لـ TEC هو 4.5 فولت، بحد أقصى لتيار TEC يبلغ 3 أمبير، لتطبيقات Micro TEC المتوافقة.
المستشعر الافتراضي هو 10K NTC بقيمة B تبلغ 3950، مما يوفر تغذية مرتدة لدرجة الحرارة لحلقة التحكم.
نطاق قياس التحكم في درجة الحرارة هو -60 درجة مئوية إلى +170 درجة مئوية، في حين أن نطاق درجة حرارة التحكم المحدد هو -20 درجة مئوية إلى +100 درجة مئوية.
تشتمل الوظائف المدمجة على التيار الزائد، والجهد الزائد، والحد من درجة الحرارة، واكتشاف الدائرة المفتوحة/القصيرة TEC لمراقبة وحدة التحكم وTEC المتصلة أثناء التشغيل.
|
غرض |
التكوين القياسي |
|
نوع المجلس التنفيذي |
مايكرو تك |
|
المجلس التنفيذي الجهد |
4.5 فولت افتراضي |
|
المجلس التنفيذي الانتقالي الحالي |
3A الحد الأقصى |
|
مستشعر درجة الحرارة |
10K إن تي سي |
|
NTC B-القيمة |
3950 افتراضي |
|
توريد اللوحة |
5 فولت ± 10% تيار مستمر |
|
نطاق التحكم |
-20 درجة مئوية إلى +100 درجة مئوية |
قبل التكامل، يجب التحقق من المتطلبات الكهربائية لـ TEC وخصائص NTC ودرجة الحرارة المستهدفة وإمدادات اللوحة مقابل مواصفات وحدة التحكم.
توفر وحدة التحكم في درجة الحرارة TCB-SS ذات الحجم الصغير جدًا والمصممة لـ Micro TECs تحكمًا صغيرًا في درجة الحرارة للوحدات الضوئية التي تتطلب ظروف حرارية مستقرة.
يمكنه تشغيل Micro TEC متوافق لتنظيم درجة حرارة الثنائيات الليزرية في الأنظمة البصرية المدمجة.
وحدة التحكم المدمجة مناسبة للأدوات المخبرية التي تتطلب تنظيم درجة الحرارة استنادًا إلى Micro TEC ضمن مساحة تركيب محدودة.
يدعم TCB-SS التحكم في درجة الحرارة في أجهزة التشخيص المدمجة حيث يعد حجم اللوحة والتنظيم الحراري من عوامل التصميم المهمة.
يمكن دمج وحدة التحكم مع أنظمة Micro TEC لتنظيم درجة الحرارة لكاشفات الأشعة تحت الحمراء الحساسة لدرجة الحرارة وأجهزة استشعار CCD.
A1: تم تصميم وحدة التحكم في درجة الحرارة TCB-SS ذات الحجم الصغير للغاية والمصممة لـ Micro TECs لتطبيقات Micro TEC. يجب فحص TEC المتصل مقابل جهد TEC الافتراضي المحدد وهو 4.5 فولت والتيار الأقصى 3 أمبير.
A2: التكوين الافتراضي لاستشعار درجة الحرارة هو 10K NTC بقيمة B تبلغ 3950. ويجب تأكيد متطلبات المستشعر الأخرى أثناء مواصفات المشروع.
A3: نطاق قياس التحكم في درجة الحرارة هو -60 درجة مئوية إلى +170 درجة مئوية، في حين أن نطاق درجة حرارة التحكم المحدد هو -20 درجة مئوية إلى +100 درجة مئوية. ويشير نطاق القياس إلى قدرة استشعار درجة الحرارة، في حين يحدد نطاق التحكم نطاق تنظيم درجة الحرارة المحدد.
A4: جهد إمداد اللوحة هو 5 فولت ± 10% تيار مستمر. يجب أن يوفر النظام مصدر طاقة مناسبًا يظل ضمن نطاق الإدخال المحدد.
A5: الحد الأقصى لتيار TEC المحدد هو 3A، مع جهد TEC افتراضي يبلغ 4.5 فولت. يجب اختيار TEC الفعلي المتصل وفقًا لمتطلباته الكهربائية وحدود وحدة التحكم.
A6: دقة التحكم في درجة الحرارة المحددة هي 0.01 درجة مئوية، كما تم تحديد دقة درجة الحرارة المحددة أيضًا على أنها 0.01 درجة مئوية.
A7: تشتمل وحدة التحكم على حماية التيار الزائد، وحماية الجهد الزائد، والحد من درجة الحرارة، والكشف عن الدائرة المفتوحة والدائرة القصيرة TEC.
