اكس ميريتانهي شركة تصنيع وتوريد صينية متخصصة في حلول التبريد الكهروحراري. نحن نقدم مجموعة منوحدات التحكم في درجة الحرارة لمبردات Micro TE المصممة لوحدات Micro-TECمدمجتستخدم المبردات الحرارية في التطبيقات التي تتطلب تنظيمًا دقيقًا لدرجة الحرارة. تقوم وحدات التحكم لدينا بإدارة التيار لتمكين التبريد والتدفئة، مع الاحتفاظ بالأشياء المستهدفة عند درجات حرارة ثابتة. تخدم هذه المنتجات الاتصالات البصرية والمعدات البيولوجية والطبية والإلكترونيات الاستهلاكية وقطاعات السيارات والفضاء. تم تصميم جميع وحدات التحكم وتصنيعها وفقًا لنظام الجودة الداخلي لدينا، مع توفر خيارات التخصيص للمعلمات الكهربائية، والأبعاد المادية، وبروتوكولات الاتصال، والقدرة على التكيف البيئي.
تعمل وحدات التحكم في درجة الحرارة لمبردات Micro TE على تنظيم التيار المتدفق عبر المبرد الكهروحراري من أجل تثبيت درجة الحرارة عند القيمة المطلوبة. يقوم بمراقبة درجة حرارة الجسم المستهدف بشكل مستمر وضبط تيار الإخراج بناءً على اختلاف درجة الحرارة وعكس الاتجاه للتبديل بين أوضاع التسخين والتبريد، وتغيير الحجم للتحكم في الكثافة.
يمكن عكس القطبية الحالية، مما يتيح لـ TEC التبديل بين وضعي التبريد والتدفئة. لتطبيقات مثل PCR التي تتطلب دورات حرارية متناوبة.
تقوم حلقة التغذية الراجعة الداخلية بقراءة درجة الحرارة الفعلية للكائن المستهدف بشكل مستمر، ومقارنتها بالنقطة المحددة، وضبط الإخراج تلقائيًا حتى تستقر درجة الحرارة. لا يلزم التدخل اليدوي.
يمكن تكوين تيار الخرج والجهد وفقًا لمواصفات TEC التي يتم تشغيلها، والتي تغطي نطاق طاقة من المللي واط إلى مئات واط.
|
خيارات التخصيص |
المحتوى الأساسي |
|
المعلمات الكهربائية |
جهد الإدخال ومطابقة التيار/الجهد الناتج |
|
الأبعاد المادية والواجهات |
عامل شكل PCB وموقع الموصل ونوعه |
|
أداء التحكم في درجة الحرارة |
دقة التحكم ونطاق درجة حرارة التشغيل |
|
بروتوكولات الاتصال والتحكم |
واجهة الاتصال وتخصيص مجموعة الأوامر |
|
توافق أجهزة الاستشعار |
دعم أنواع مختلفة من أجهزة استشعار درجة الحرارة |
|
القدرة على التكيف البيئي |
صلابة لبيئات تشغيل محددة |
|
عامل شكل المنتج |
حل شريحة واحدة مقابل تخصيص نموذج المنتج المعياري |
يعمل على استقرار الطول الموجي لليزر (مثل ليزر DFB). تؤثر تغيرات درجة الحرارة على الطول الموجي لليزر، مما يمنع تداخل الإشارة الناتج عن انحراف درجة الحرارة.
تستخدم في أدوات PCR والأجهزة المماثلة. تتطلب تفاعلات PCR ظروف درجة حرارة محددة، مما يجعل التدوير الحراري الدقيق ضروريًا.
يوفر تبريدًا موضعيًا دقيقًا للرقائق عالية الأداء (مثل وحدة معالجة الرسومات). يمنع ارتفاع درجة حرارة الرقائق تحت الحمل الثقيل، الأمر الذي قد يؤدي إلى اختناق وتعريض تجربة المستخدم للخطر.
يعمل على استقرار أداء أجهزة الاستشعار الدقيقة مثل LiDAR. يمنع انحراف قراءة المستشعر الناتج عن تغيرات درجة الحرارة المحيطة، مما يحافظ على دقة القياسات باستمرار.
نعم، طالما أن معدلات تيار الخرج والجهد لوحدة التحكم تتجاوز Imax وVmax الخاصين بـ TEC. يسمح تحديد وحدة تحكم ذات مساحة رأس كافية لنفس وحدة التحكم بتشغيل نماذج TEC متعددة عبر خطوط إنتاج مختلفة.
يعتمد الاستقرار على خوارزمية التحكم ودقة المستشعر. باستخدام حلقة PID مضبوطة بشكل صحيح وADC عالي الدقة، يمكن تحقيق ±0.01 درجة مئوية أو أفضل للعديد من التطبيقات البصرية والمختبرية.
يتوفر التحكم في الجهد التناظري ومدخل PWM وI²C وSPI وUART وUSB وفقًا للطراز. حدد متطلبات تكامل النظام المضيف الخاص بك ويمكننا أن نوصي بالواجهة المناسبة.
نعم. نحن ندعم تخصيص OEM لمعلمات التحكم ونطاقات الإخراج واختيار الواجهة وعامل الشكل. نحن نتبع عملية تطوير تعتمد على العينات: مناقشة أولية ← إنتاج العينات ← التحقق من صحة العميل ← الإنتاج الضخم.
|

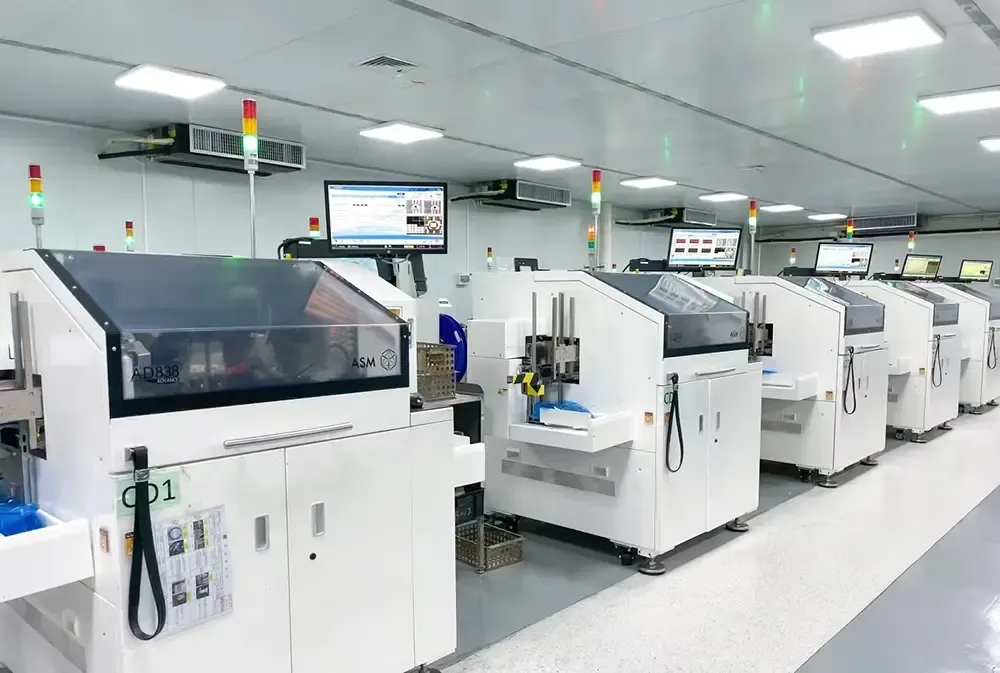

معدات |
وصف |
|
أفران غمس القصدير |
يؤدي التعليب المسبق للمكونات إلى تحسين قابلية اللحام ومنع الأكسدة |
|
آلات صب الاهتزاز |
إزالة فقاعة الهواء والتوزيع الموحد للمواد المغلفة أثناء التأصيص أو القولبة |
|
ماكينات لحام |
اللحام الموضعي أو بالموجات فوق الصوتية للوصلات الداخلية والأسلاك الحرارية وأطراف الوحدة |
|
أفران |
التجفيف والتسخين ومعالجة المواد اللاصقة والطلاءات |
|
الطابعات النافثة للحبر |
طباعة علامات التعريف وأرقام الطرازات ورموز الدُفعات لإمكانية التتبع |
|
آلات التوزيع |
التطبيق الدقيق لمواد الواجهة الحرارية أو المواد اللاصقة أو التغليفات |
|
ماكينات الختم الأوتوماتيكية |
الختم المحكم للوحدات أو العبوات لمنع دخول الرطوبة والملوثات |
|
آلات القطع |
قطع الأبعاد للركائز الخزفية أو مركبات ثنائي الفينيل متعدد الكلور أو إطارات الرصاص |
|
آلات التصلب |
تسريع المعالجة أو تصلب الراتنجات ومركبات التأصيص |
|
أنظمة لحام إنحسر |
لحام SMT لمكونات التركيب السطحي تحت درجات حرارة يمكن التحكم فيها |
|
ماكينات طباعة أوتوماتيكية بالكامل |
طباعة عالية الدقة لمعجون اللحام أو المواد اللاصقة الموصلة قبل وضع المكونات |
