يجب أن يعمل نظام LiDAR الموجود على مركبة ذاتية القيادة أو وحدة استشعار على جانب الطريق بشكل موثوق عبر نطاق درجة حرارة يمكن أن يمتد من -40 درجة مئوية في الشتاء إلى +85 درجة مئوية في شمس الصيف المباشرة. داخل الهيكل، تكون صمامات الليزر الثنائية والكاشفات الضوئية والمكونات البصرية حساسة لدرجة الحرارة. يمكن أن يؤدي التحول بمقدار بضع درجات فقط إلى تغيير الطول الموجي لانبعاث الليزر، وتقليل نسبة الإشارة إلى الضوضاء للكاشف، وتشويه المحاذاة البصرية. والنتيجة هي تدهور في دقة النطاق وجودة السحابة النقطية. بالنسبة لمهندس المشتريات الذي يحدد مكونات الإدارة الحرارية، فإن السؤال ليس ما إذا كانت هناك حاجة للتحكم في درجة الحرارة، ولكن ما هي التكنولوجيا التي يمكنها توفير ذلك ضمن قيود الحجم والطاقة والموثوقية لنظام LiDAR.مبردات حراريةوقد برزت كحل مفضل للعديد من هذه التحديات.
تم إعداد هذا الدليل للمشترين ومهندسي التصميم الذين يحتاجون إلى فهم كيفية معالجة المبردات الكهروحرارية لتحديات التحكم في درجة الحرارة في أنظمة LiDAR. سنغطي التحديات الحرارية المحددة في LiDAR، ومبدأ تشغيل المبردات الكهروحرارية، والمواصفات الرئيسية التي يجب تقييمها، واعتبارات التكامل، ومعايير اختيار المورد. سوف نقدم أيضًا معلمات المنتج التفصيلية من مصنعنا فيشركة فوتشو إكس ميريتان للتكنولوجيا المحدودةسواء كنت تقوم بتطوير نظام LiDAR لتطبيقات السيارات أو الصناعة أو رسم الخرائط، سيساعدك هذا الدليل على اختيار المبرد الكهروحراري المناسب لمتطلبات الإدارة الحرارية لديك.
تقدم أنظمة LiDAR مجموعة فريدة من التحديات الحرارية التي تختلف عن تلك الموجودة في الأنظمة الإلكترونية الأخرى. التحدي الأول هو حساسية الصمام الثنائي الليزري. يتغير الطول الموجي للانبعاث لثنائي الليزر مع درجة الحرارة بمعدل 0.3 نانومتر/درجة مئوية تقريبًا. بالنسبة لنظام LiDAR الذي يستخدم المرشحات الضوئية ضيقة النطاق أو الكشف الحساس للطول الموجي، يمكن أن يسبب هذا الانجراف عدم تطابق بين الطول الموجي لليزر ونطاق تمرير المرشح، مما يقلل من قوة الإشارة ونطاق الكشف. التحدي الثاني هو الضوضاء الحرارية للكاشف الضوئي. يزداد التيار المظلم والقوة المكافئة للضوضاء للكاشف مع درجة الحرارة، مما يؤدي إلى انخفاض نسبة الإشارة إلى الضوضاء ودقة قياس المسافة. التحدي الثالث هو التمدد الحراري للمقعد البصري. يتم تثبيت المكونات البصرية على مقعد مشترك، وإذا توسع المقعد أو تقلص مع درجة الحرارة، فإن محاذاة الليزر والكاشف وبصريات المسح يمكن أن تتغير، مما يسبب أخطاء في التوجيه. ويلخص الجدول أدناه هذه التحديات وآثارها.
| تحدي | مصدر | التأثير على أداء LiDAR |
| انجراف الطول الموجي لليزر | معامل درجة حرارة الصمام الثنائي بالليزر | انخفاض قوة الإشارة، وفقدان النطاق |
| زيادة ضوضاء الكاشف | الضوضاء الحرارية في الكاشف الضوئي | انخفاض نسبة الإشارة إلى الضوضاء (SNR)، وانخفاض الدقة |
| توسيع مقاعد البدلاء البصرية | التمدد الحراري لمواد التركيب | اختلال المحاذاة، وأخطاء الإشارة |
| درجات الحرارة المحيطة القصوى | بيئة التشغيل | فشل النظام أو تدهور الأداء |
| كثافة تبديد الحرارة | الضميمة المدمجة | النقاط الساخنة الموضعية، والتدرجات الحرارية |
في شركة Fuzhou X-Meritan Technology Co., Ltd.، يقوم مصنعنا بتصنيع المبردات الكهروحرارية المصممة خصيصًا لمواجهة هذه التحديات. نحن نفهم المتطلبات الحرارية لأنظمة LiDAR، ونعمل مع عملائنا لاختيار المبرد المناسب لطاقة الليزر الخاصة بهم، ونوع الكاشف، والظروف البيئية.

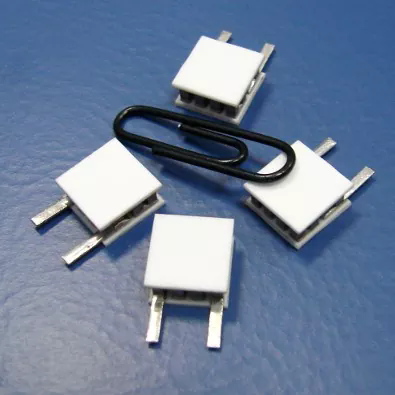

المبرد الكهروحراري عبارة عن مضخة حرارية صلبة تستخدم تأثير بلتيير لنقل الحرارة من جانب واحد من الجهاز إلى الجانب الآخر عند تطبيق تيار مستمر. يتكون الجهاز من مجموعة من كريات أشباه الموصلات، عادةً تيلورايد البزموت، محصورة بين ركيزتين من السيراميك. عندما يتدفق التيار، يصبح أحد الجانبين باردًا (الجانب البارد)، ويصبح الجانب الآخر ساخنًا (الجانب الساخن). يتم امتصاص الحرارة في الجانب البارد ويتم إطلاقها في الجانب الساخن، حيث يتم تبديدها بواسطة المبدد الحراري. عكس التيار يعكس اتجاه نقل الحرارة، مما يسمح باستخدام نفس الجهاز لكل من التبريد والتدفئة. يعد هذا التحكم ثنائي الاتجاه ميزة أساسية لأنظمة LiDAR التي يجب أن تعمل في البيئات الساخنة والباردة. يقارن الجدول أدناه المبردات الكهروحرارية مع تقنيات التبريد الأخرى.
| تكنولوجيا | التبريد/التدفئة | مقاس | دقة | مصداقية | الضوضاء/الاهتزاز |
| المبرد الحراري | كلاهما | مدمج | عالية (+/- 0.1 درجة مئوية) | عالية (الحالة الصلبة) | لا أحد |
| القائم على الضاغط | كلاهما | كبير | معتدل | معتدل (الأجزاء المتحركة) | عالي |
| على أساس المعجبين | التبريد فقط | معتدل | قليل | معتدل (تحمل التآكل) | معتدل |
| أنابيب الحرارة | التبريد فقط | مدمج | قليل | عالي | لا أحد |
في مصنعنا، نقوم بتصميم مبرداتنا الكهروحرارية لتلبية المتطلبات الصعبة لأنظمة LiDAR. نحن نستخدم كريات تيلورايد البزموت عالية الأداء وركائز سيراميكية متقدمة لتحقيق قدرة تبريد عالية في مساحة صغيرة. تتوفر مبرداتنا بأجهزة استشعار لدرجة الحرارة وإلكترونيات تحكم مدمجة، مما يسمح بتثبيت درجة حرارة الصمام الثنائي الليزري والكاشف بشكل دقيق.
عند اختيار مبرد حراري كهربائي لنظام LiDAR، يجب على المشترين تقييم العديد من المواصفات الرئيسية. تحدد قدرة التبريد (Qc) مقدار الحرارة التي يمكن للمبرد إزالتها عند فرق درجة حرارة معين. بالنسبة لتطبيقات LiDAR، يجب أن تكون سعة التبريد كافية للتعامل مع الحمل الحراري الناتج عن صمام ثنائي الليزر والكاشف وأي مكونات أخرى لتوليد الحرارة. يحدد الحد الأقصى لفرق درجة الحرارة (ΔTmax) الحد الأقصى لفرق درجة الحرارة الذي يمكن أن يحققه المبرد بين الجانبين البارد والساخن. تحدد تقييمات التيار والجهد متطلبات مصدر الطاقة. تحدد البصمة والسمك قيود التكامل. يحدد معامل الأداء (COP) كفاءة المبرد. ويلخص الجدول أدناه هذه المواصفات.
| مواصفة | النطاق النموذجي لـ LiDAR | أهمية |
| قدرة التبريد (مراقبة الجودة) | 5 واط - 50 واط | يجب أن يتجاوز إجمالي الحمل الحراري |
| أقصى درجة حرارة تفاضلية (ΔTmax) | 65 درجة مئوية - 75 درجة مئوية | يحدد قدرة التبريد |
| الحالي (إيماكس) | 2 أ - 8 أ | يحدد إمدادات الطاقة |
| الجهد (فماكس) | 5 فولت - 24 فولت | يحدد إمدادات الطاقة |
| البصمة | 10 × 10 ملم إلى 40 × 40 ملم | يحدد التكامل |
| سماكة | 2 مم - 6 مم | يحدد التكامل |
| معامل الأداء (COP) | 0.3 - 0.6 | يحدد كفاءة الطاقة |
في شركة Fuzhou X-Meritan Technology Co., Ltd.، يقدم مصنعنا مجموعة من المبردات الكهروحرارية بسعات تبريد وبصمات أقدام وتقييمات جهد مختلفة. يمكننا مساعدة عملائنا على اختيار المبرد المناسب لمتطلباتهم الحرارية الخاصة بتقنية LiDAR. يمكن لفريقنا الهندسي أيضًا توفير المحاكاة الحرارية ودعم التصميم لضمان دمج المبرد بشكل صحيح في مبيت LiDAR.
لا يعتمد أداء المبرد الكهروحراري في نظام LiDAR على المبرد نفسه فحسب، بل يعتمد أيضًا على كيفية دمجه. هناك عدة عوامل يمكن أن تؤثر على الأداء. الأول هو الواجهة الحرارية بين المبرد وصمام الليزر الثنائي أو الكاشف. يمكن أن تؤدي الواجهة الحرارية السيئة، مثل الوصلة الجافة أو السطح غير المستوي، إلى زيادة المقاومة الحرارية وتقليل فعالية التبريد. والثاني هو تصميم غرفة التبريد. يجب أن يكون الجانب الساخن من المبرد قادرًا على تبديد الحرارة إلى البيئة المحيطة. إذا كان حجم المبدد الحراري صغيرًا أو كان تدفق الهواء غير كافٍ، فسترتفع درجة حرارة الجانب الساخن، مما يقلل من قدرة التبريد ويحتمل أن يؤدي إلى ارتفاع درجة حرارة المبرد. والثالث هو العزل الحراري للجانب البارد. يجب عزل الجانب البارد عن البيئة المحيطة لمنع تسرب الحرارة مما يقلل من كفاءة التبريد. ويلخص الجدول أدناه عوامل التكامل هذه.
| عامل التكامل | التأثير على الأداء | التخفيف |
| مادة الواجهة الحرارية | الواجهة الضعيفة تزيد من المقاومة الحرارية | استخدم شحمًا أو وسادات حرارية عالية التوصيل |
| تصميم غرفة التبريد | يؤدي عدم كفاية غرفة التبريد إلى تقليل قدرة التبريد | حجم غرفة التبريد لأقصى قدر من الحمل الحراري |
| تدفق الهواء | يؤدي تدفق الهواء الضعيف إلى زيادة درجة حرارة الجانب الساخن | تأكد من التهوية الكافية أو الهواء القسري |
| عزل الجانب البارد | تسرب الحرارة يقلل من كفاءة التبريد | استخدم العزل حول الجانب البارد |
| التكثيف | يمكن أن تتشكل الرطوبة على الأسطح الباردة | استخدام العلبة مختومة أو المجففة |
في مصنعنا، نقدم الدعم الفني لمساعدة عملائنا على دمج المبرد الكهروحراري في نظام LiDAR الخاص بهم. يمكننا أن نوصي بمواد الواجهة الحرارية وتصميمات المبدد الحراري وطرق الختم التي تضمن الأداء الأمثل. هدفنا هو مساعدة عملائنا على تحقيق استقرار درجة الحرارة الذي يتطلبه نظام LiDAR الخاص بهم.
يتطلب تقييم مورد المبردات الكهروحرارية لتطبيقات LiDAR التركيز على قدرة التصميم الحراري وجودة التصنيع والاختبار ودعم التطبيقات. يجب أن يتمتع المورد بالقدرة على تصميم وتصنيع المبردات وفقًا للمواصفات المطلوبة، بما في ذلك البصمات المخصصة وتقييمات الجهد الكهربي. يجب أن تكون جودة التصنيع متسقة، مع تفاوتات مشددة في وضع الكريات وتسطيح السيراميك. يجب على المورد اختبار كل مبرد من حيث سعة التبريد، ΔTmax، وتيار التسرب. ويجب على المورد تقديم دعم التطبيق، بما في ذلك المحاكاة الحرارية وإرشادات التكامل. ويلخص الجدول أدناه معايير التقييم هذه.
| معيار التقييم | ما الذي تبحث عنه | لماذا يهم؟ |
| القدرة على التصميم الحراري | تصميم مخصص، والمحاكاة الحرارية | يضمن الأداء الأمثل للتطبيق |
| جودة التصنيع | وضع الحبيبات بدقة، وتسطيح السيراميك | يضمن الأداء المتسق والموثوقية |
| اختبار | قدرة التبريد، ΔTmax، تيار التسرب | يضمن أن المبرد يلبي المواصفات |
| دعم التطبيقات | توجيه التكامل والمحاكاة الحرارية | يساعد على تحقيق الأداء الأمثل للنظام |
في X-Meritan، يقوم مصنعنا بإنتاج المبردات الكهروحرارية لأكثر من عقد من الزمان. لدينا خبرة واسعة في التصميم والتصنيع الحراري. نقوم باختبار كل مبرد قبل الشحن ونقدم الدعم الفني لعملائنا. ندعوك إلى تقييمنا وفقًا لهذه المعايير واعتبارنا شريكك في مبردات LiDAR الكهروحرارية.
يوفر الجدول التالي معلمات المنتج الرئيسية لمبرداتنا الكهروحرارية. تم تصميم هذه المبردات لأنظمة LiDAR وغيرها من تطبيقات الإدارة الحرارية الدقيقة. يمكن لمصنعنا أيضًا إنتاج مبردات مخصصة لتلبية متطلبات محددة.
| المعلمة | نطاق المواصفات | ملحوظات |
| قدرة التبريد (مراقبة الجودة) | 5 واط - 50 واط | عند ΔT = 0 درجة مئوية |
| أقصى درجة حرارة تفاضلية (ΔTmax) | 65 درجة مئوية - 75 درجة مئوية | عند مراقبة الجودة = 0 واط |
| الحالي (إيماكس) | 2 أ - 8 أ | تم اختياره لإمدادات الطاقة |
| الجهد (فماكس) | 5 فولت - 24 فولت | تم اختياره لإمدادات الطاقة |
| البصمة | 10 × 10 ملم إلى 40 × 40 ملم | الأحجام المخصصة المتاحة |
| سماكة | 2 مم - 6 مم | تم اختياره للتكامل |
| مادة السيراميك | الألومينا (Al2O3) | معيار |
| مادة بيليه | البزموت تيلورايد (Bi2Te3) | عالية الأداء |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | مختارة للبيئة |
| خيارات التكامل | الاستشعار، إلكترونيات التحكم | الخيارات المخصصة المتاحة |
| موك | 100 قطعة | قابل للتفاوض للطلبات الكبيرة |
| مهلة | 2 - 4 أسابيع | يعتمد على الكمية والتخصيص |
في مصنعنا، نقوم بتصنيع مبرداتنا الحرارية لتلبية هذه المواصفات وأكثر. يمكننا تخصيص خيارات سعة التبريد والبصمة والجهد والتكامل لتناسب متطلباتك المحددة. يتضمن نظام مراقبة الجودة الخاص بنا فحص المواد الخام، والفحص أثناء العملية، والفحص النهائي قبل الشحن. هدفنا هو تزويد عملائنا بمبردات كهروحرارية عالية الجودة تلبي احتياجاتهم في الإدارة الحرارية بتقنية LiDAR.
السؤال 1: هل يمكن للمبرد الكهروحراري تبريد وتسخين نظام LiDAR؟
الإجابة: نعم، يمكن للمبرد الحراري أن يبرد ويسخن. وبعكس قطبية التيار المستمر، يتم عكس اتجاه انتقال الحرارة. وهذا يسمح لنفس المبرد بتسخين الصمام الثنائي الليزري في البيئات الباردة وتبريده في البيئات الحارة. تعد هذه القدرة ثنائية الاتجاه ضرورية لأنظمة LiDAR التي يجب أن تعمل عبر نطاق واسع من درجات الحرارة. في شركة Fuzhou X-Meritan Technology Co., Ltd.، تم تصميم مبرداتنا للتشغيل ثنائي الاتجاه.
السؤال 2: ما مقدار الطاقة التي يستهلكها المبرد الكهروحراري في نظام LiDAR؟
الإجابة: يعتمد استهلاك الطاقة على قدرة التبريد وفرق درجة الحرارة وCOP. قد يستهلك المبرد الكهروحراري النموذجي لـ LiDAR من 5 إلى 20 واط. يتراوح COP عادة من 0.3 إلى 0.6، مما يعني أنه مقابل كل واط من الحرارة التي تتم إزالتها، يستهلك المبرد من 1.7 إلى 3.3 واط من الطاقة الكهربائية. يجب أن يؤخذ استهلاك الطاقة في الاعتبار في ميزانية طاقة النظام الإجمالية.
السؤال 3: ما هو استقرار درجة الحرارة النموذجي الذي يمكن تحقيقه باستخدام المبرد الكهروحراري؟
الإجابة: مع حلقة التحكم المصممة بشكل صحيح، يمكن للمبرد الحراري تحقيق استقرار درجة الحرارة بمقدار +/- 0.1 درجة مئوية أو أفضل. يعد هذا المستوى من الدقة ضروريًا لأنظمة LiDAR التي تتطلب طولًا موجيًا ثابتًا لليزر وأداءً للكاشف. يعتمد الاستقرار على جودة مستشعر درجة الحرارة وإلكترونيات التحكم والتصميم الحراري للنظام.
السؤال 4: هل يمكن استخدام المبردات الكهروحرارية في أنظمة LiDAR للسيارات؟
الإجابة: نعم، يتم استخدام المبردات الحرارية في أنظمة LiDAR الخاصة بالسيارات. يجب أن تستوفي متطلبات السيارات الخاصة بالاهتزاز والصدمات ودورات درجة الحرارة. في مصنعنا، نقدم مبردات تم اختبارها وفقًا لمعايير السيارات، بما في ذلك الاهتزاز والصدمات الحرارية. يمكننا أيضًا توفير إلكترونيات التحكم المؤهلة AEC-Q100 لتطبيقات السيارات.
السؤال 5: كيف أختار المبرد الكهروحراري المناسب لنظام LiDAR الخاص بي؟
الإجابة: لاختيار المبرد الكهروحراري المناسب، تحتاج إلى تحديد الحمل الحراري الإجمالي، وفرق درجة الحرارة المطلوبة، وإمدادات الطاقة المتاحة، وقيود التكامل. يمكن لفريقنا الهندسي مساعدتك في حساب هذه المتطلبات واختيار المبرد الأمثل لتطبيقك. كما نقدم أيضًا دعم المحاكاة الحرارية للتحقق من التصميم قبل إنشاء النماذج الأولية.
تمثل أنظمة LiDAR تحديات كبيرة في التحكم في درجة الحرارة، بدءًا من انحراف الطول الموجي لليزر وضوضاء الكاشف وحتى المحاذاة البصرية الخاطئة والظواهر المحيطة المتطرفة. تعالج المبردات الكهروحرارية هذه التحديات من خلال التحكم الدقيق وثنائي الاتجاه في درجة حرارة الحالة الصلبة في حزمة مدمجة وموثوقة. بالنسبة لمهندسي المشتريات وفرق التصميم، يعد فهم التحديات الحرارية ومواصفات المبرد واعتبارات التكامل أمرًا ضروريًا لاختيار الحل المناسب. في شركة Fuzhou X-Meritan Technology Co., Ltd.، يتمتع مصنعنا بالخبرة والقدرة على تصنيع المبردات الكهروحرارية التي تلبي المتطلبات الصعبة لأنظمة LiDAR. نحن نعمل بشكل وثيق مع عملائنا لاختيار المبرد المناسب ولضمان التكامل الناجح.
سواء كنت تقوم بتطوير LiDAR للمركبات ذاتية القيادة، أو الأتمتة الصناعية، أو تطبيقات رسم الخرائط، فإننا ندعوك للاتصال بنا لمناقشة متطلباتك. يمكننا تقديم العينات والبيانات الفنية والحلول المخصصة. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لمطوري أنظمة LiDAR حول العالم.
اتصل بـ Fuzhou X-Meritan Technology Co., Ltd. اليوملمناقشة متطلبات المبرد الكهروحراري LiDAR الخاص بك واكتشاف كيف يمكن لمنتجاتنا ضمان الاستقرار الحراري الذي يحتاجه نظامك.
