تعتبر المبردات الحرارية الكهربائية ذات الأربع مراحل التي يقدمها مصنع X-Meritan من الصين مناسبة للمعدات التي تتطلب تبريدًا عميقًا. إن الهيكل المكون من أربع مراحل ليس مجرد زيادة في عدد الوحدات، ولكنه يسمح لكل مرحلة لاحقة بالعمل على أساس درجة الحرارة المنخفضة الناتجة عن المرحلة السابقة، والتحرك باستمرار نحو درجات حرارة أقل خطوة بخطوة. بالنسبة لمهام التبريد العميق التي يصعب تحقيقها باستخدام المبردات الكهروحرارية التقليدية أحادية المرحلة، يمكن أن يصبح الهيكل متعدد المراحل خيارًا مهمًا في تصميم الإدارة الحرارية للمعدات.
نحن نقدم أيضًا المواد الكهروحرارية، والمبردات الكهروحرارية، والمكونات ذات الصلة، ويمكننا مناقشة مطابقة المنتج وتخصيصه وفقًا لمتطلبات المشروع المحددة.

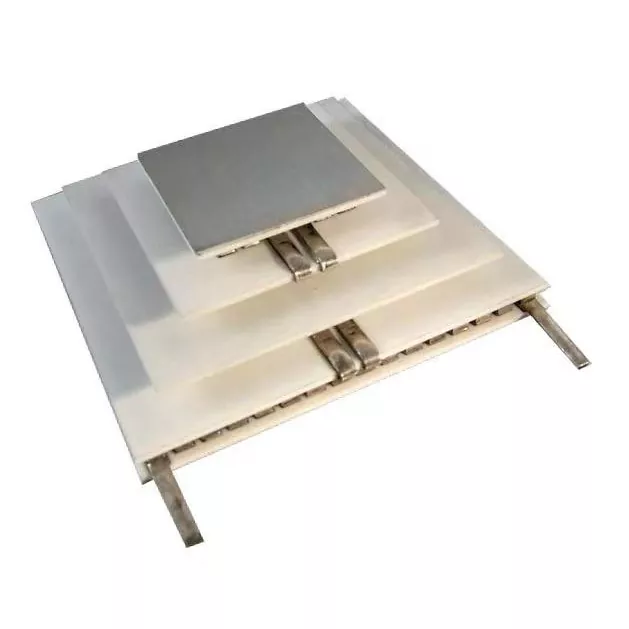

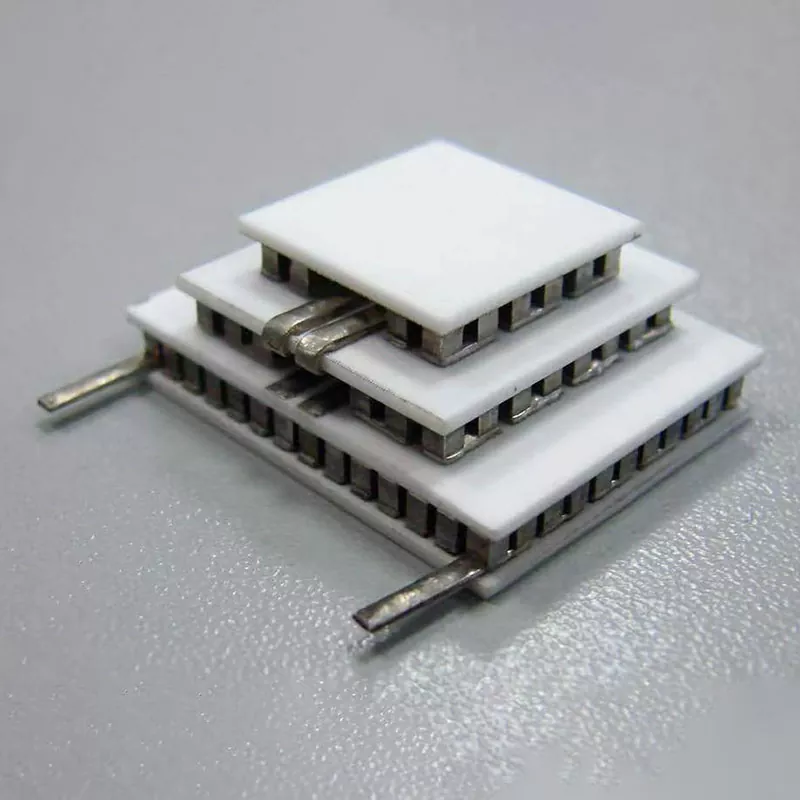

المبردات الكهروحرارية رباعية المراحل هي أجهزة تبريد كهروحرارية متعددة المراحل تعتمد على مبدأ التبريد الكهروحراري لأشباه الموصلات. إنها تحقق خفض درجة الحرارة خطوة بخطوة من خلال أربع مراحل تبريد مستمرة.
على عكس معدات التبريد التقليدية التي تتكون من الضواغط، والمبردات، والأجزاء المتحركة الميكانيكية، فإنها تنقل الحرارة بشكل فعال من الجانب البارد إلى الجانب الساخن من خلال التأثير الحراري الكهربائي. يسمح الهيكل المكون من أربع مراحل لكل مرحلة بالتعامل مع جزء من عملية تكوين اختلاف درجة الحرارة، مما يؤدي في النهاية إلى تمديد تأثير التبريد إلى الجانب البارد للمرحلة الرابعة.
تتكون المبردات الحرارية الكهربائية ذات الأربع مراحل من أربع طبقات تبريد حرارية تعمل بشكل مستمر. تعمل المرحلة السابقة على تقليل درجة حرارة التشغيل الأساسية للمرحلة التالية، ويتم نقل الحرارة تدريجيًا عبر الهيكل متعدد المراحل، مما يسمح للجانب البارد للمرحلة الرابعة بمواصلة العمل نحو درجات حرارة أقل.
على عكس الهياكل التي تعتمد على تبديد الحرارة الطبيعي أو التوصيل الحراري السلبي، فإنها تنقل الحرارة بشكل فعال من خلال تأثير بلتيير.
عندما يتم تشغيل النظام، تبدأ الوحدة الحرارية في العمل. يمتص الجانب البارد الحرارة بينما يطلق الجانب الساخن الحرارة، مما يسمح له بالمشاركة الفعالة في خفض درجة الحرارة وتثبيتها وفقًا لمتطلبات المعدات.
إنها تعتمد تقنية التبريد الكهروحراري ذات الحالة الصلبة بدون أجزاء متحركة ميكانيكية ولا تعتمد على المبردات التقليدية.
هذا الهيكل مناسب للأنظمة الحساسة للاهتزاز الميكانيكي، أو ذات المساحة الداخلية المحدودة، أو التي تتطلب مكونات تبريد ميكانيكية منخفضة. وبدون آليات متحركة مثل الضواغط، تكون خصائص التشغيل الخاصة بها أكثر ملاءمة لبيئات الإدارة الحرارية الدقيقة.
القيمة الرئيسية للهيكل رباعي المراحل هي قدرته على زيادة الفرق في درجات الحرارة تدريجيًا، مما يجعله مناسبًا للتطبيقات التي تتطلب مستويات حرارة منخفضة.
لا يتم استخدامه للتبريد فحسب، بل يستخدم أيضًا للأنظمة التي تتطلب تعديل درجة الحرارة وتثبيتها بشكل نشط.
عندما تحتاج المعدات إلى الحفاظ على درجة حرارة معينة للجانب البارد، يمكن أن يعمل المبرد الحراري كعنصر تنفيذ في نظام الإدارة الحرارية ويعمل جنبًا إلى جنب مع مكونات استشعار درجة الحرارة والتحكم فيها.
يمكن للهيكل الحراري متعدد المراحل أن يحقق تبريدًا متعدد المراحل ضمن مساحة مدمجة دون الحاجة إلى مكونات ميكانيكية كبيرة مستخدمة في أنظمة التبريد بالضغط التقليدية.
بالنسبة للمعدات ذات المساحة الداخلية المحدودة التي تتطلب تبريدًا عميقًا، توفر الهياكل الحرارية متعددة المراحل قيمة كبيرة لتكامل النظام.
يعتمد التبريد الحراري على تأثير بلتيير. عند توصيل الكهرباء، يحدث انتقال للحرارة داخل المواد الكهروحرارية، مما يخلق جانبًا باردًا وجانبًا ساخنًا.
بالنسبة للهيكل المكون من أربع مراحل، تتضمن عملية العمل ما يلي:
1. التبريد في المرحلة الأولى: المرحلة الأولى تنقل الحرارة وتحدد الفرق الأولي في درجة الحرارة.
2. التبريد في المرحلة الثانية: تستخدم المرحلة الثانية درجة الحرارة المنخفضة الناتجة عن المرحلة الأولى كأساس للعمل وتستمر في خفض درجة الحرارة.
3. التبريد في المرحلة الثالثة: تستمر درجة الحرارة في التحرك نحو مستوى أقل بينما يتم نقل الحرارة باستمرار نحو الجانب الساخن.
4. مرحلة التبريد الرابعة: تستمر المرحلة النهائية في التبريد العميق، مما يجعل الجانب البارد من المرحلة الرابعة هو أدنى نقطة درجة حرارة في الهيكل متعدد المراحل بأكمله.
يمكن استخدام مبرداتنا الحرارية ذات الأربع مراحل في التطبيقات الاحترافية مثل معدات التشخيص، ومعدات تحليل الدم، وأنظمة التحكم في درجة الحرارة في المختبر.
في المعدات المرتبطة بأشباه الموصلات، يؤثر التحكم في درجة الحرارة بشكل مباشر على بيئات عمليات معينة وظروف تشغيل المكونات الإلكترونية. يمكن تطبيق منتجنا في أنظمة الإدارة الحرارية الصناعية التي تتطلب تبريدًا موضعيًا عميقًا.
يمكن استخدام المبردات الحرارية متعددة المراحل في معدات الاتصالات الحساسة لدرجة الحرارة، والأجهزة الإلكترونية البصرية، والمعدات المتعلقة بالليزر.
بفضل تقنية التبريد الكهروحراري بالحالة الصلبة، فهو مناسب لتطبيقات الفضاء الجوي.
A1: إنها مناسبة بشكل أساسي للمعدات الاحترافية التي تتطلب تبريدًا عميقًا أو تثبيتًا دقيقًا لدرجة الحرارة، بما في ذلك المعدات الطبية والمختبرية، ومعدات أشباه الموصلات، ومعدات الاتصالات والإلكترونيات الضوئية، والأنظمة المتعلقة بالفضاء، والمعدات الصناعية الخاصة. ما إذا كانت مناسبة لمشروع معين يجب التأكد منها بناءً على درجة الحرارة المستهدفة، والحمل الحراري، وظروف تبديد الحرارة من الجانب الساخن.
ج2: يكمن الاختلاف الرئيسي في مراحل التبريد. يتكون الهيكل المكون من أربع مراحل من أربع طبقات تبريد حرارية تعمل بشكل مستمر. تعمل كل مرحلة لاحقة على أساس درجة الحرارة المنخفضة الناتجة عن المرحلة السابقة، مما يجعلها مناسبة للتطبيقات التي تتطلب اختلافات أكبر في درجات الحرارة وتبريدًا أعمق.
A3: يعتمد المنتج تقنية التبريد الكهروحراري بالحالة الصلبة ولا يعتمد على المبردات المستخدمة في أنظمة التبريد بالضغط الميكانيكي التقليدية.
ج4: بعد أن يمتص المبرد الحراري الحرارة من الجانب البارد، يجب إطلاق الحرارة من خلال الجانب الساخن. إذا استمرت درجة حرارة الجانب الساخن في الارتفاع، فسوف تتأثر قدرة التبريد وفرق درجة الحرارة للهيكل متعدد المراحل. لذلك، يجب أخذ المشتتات الحرارية وطرق التبريد ومساحة التركيب في الاعتبار معًا أثناء مرحلة تصميم المشروع.
ج5: تعتمد إمكانية تطبيق منتج قياسي بشكل مباشر على متطلبات المعدات. نوصي بتوفير معلومات مثل درجة الحرارة المستهدفة، والحمل الحراري، وأبعاد التثبيت، وظروف مصدر الطاقة قبل الشراء، حتى يمكن التأكد من هيكل المنتج المناسب. بالنسبة للمشاريع التي تحتوي على رسومات أو عينات موجودة، يمكن أيضًا توفير المواد ذات الصلة مباشرةً لمطابقة المنتج.
ج6: نعم. نحن ندعم تطوير المنتج بناءً على رسومات العملاء أو العينات. خلال مرحلة الاتصال المبكرة، سنناقش متطلبات المنتج، ونؤكد الحل، ونواصل الإنتاج اللاحق.
ج7: نعم. تشتمل مجموعة منتجات X-Meritan أيضًا على منتجات NTC وجهاز التحكم في درجة الحرارة. بالنسبة للمشاريع التي تتطلب الكشف عن درجة الحرارة والتحكم في درجة الحرارة وحلول التبريد الكهروحرارية، يمكن مناقشة اختيار المنتج وفقًا لمتطلبات النظام المحددة.
