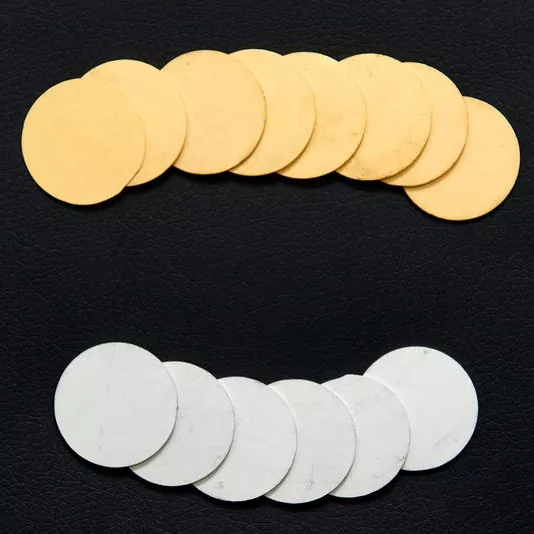

تم تصميم X-Meritan's لمعالجة مشكلات التدهور البيني وانتشار اللحام أثناء تجميع المبرد الكهروحراري (TEC)شرائح مع حواجز الانتشارتوفير مكون مستقر للغاية وجاهز للتجميع لإدارة حرارية متقدمة. من خلال إدخال حاجز دقيق قائم على النيكل بين الركيزة Bi₂Te₃-Sb₂Te₃ والسطح القابل للحام، تخفف هذه الشرائح بشكل فعال من هجرة العناصر، وتثبيت المقاومة الكهربائية والقوة الميكانيكية من خلال الدورات الحرارية المتكررة.
تغطي هذه الصفحة هيكل العمل والمواصفات الفنية وخيارات الطلاء وإرشادات الاختيار ونطاق التخصيص لشرائح حاجز الانتشار المستخدمة في تصنيع TEC. إذا كنت تقارن بين الموردين،اتصل بفريقنا الهندسيلتأكيد هيكل الحاجز وأبعاده لعملية التجميع الخاصة بك.
الشرائح ذات حواجز الانتشار عبارة عن شرائح مواد كهروحرارية مُجهزة مسبقًا مع هيكل معدني وقائي مصمم للتحكم في التفاعل بين الركيزة الكهروحرارية واللحام المستخدم أثناء تجميع TEC.
المادة الأساسية عبارة عن سبيكة حرارية مقذوفة Bi₂Te₃-Sb₂Te₃. بعد المعالجة الدقيقة، يتم تطبيق حاجز انتشار قائم على النيكل بين المادة الكهروحرارية والطبقة الخارجية القابلة للحام. يؤدي هذا إلى إنشاء واجهة يتم التحكم فيها والتي تساعد على الحد من انتقال العناصر غير المرغوب فيه وتفاعلات الواجهة أثناء اللحام والتدوير الحراري اللاحق.
يعد الحاجز مهمًا بشكل خاص لأن المادة الكهروحرارية واللحام لهما خصائص كيميائية وفيزيائية مختلفة. أثناء التسخين والتبريد المتكرر، يمكن أن يساهم التفاعل غير المنضبط في الواجهة في حدوث تغييرات في المقاومة الكهربائية، أو التدهور الميكانيكي، أو تدهور وصلة اللحام.
هذه الشرائح تنتمي إلى الأوسعالمواد الحراريةعائلة المنتجات وعادة ما تستخدم معمبردات حرارية, جمعيات برودة الحراريةوأجهزة التحكم في درجة الحرارةفي أنظمة الإدارة الحرارية الكاملة.
يستخدم هيكل المعدن الأساسي حاجز انتشار قائم على النيكل بين الركيزة Bi₂Te₃-Sb₂Te₃ والطبقة الخارجية القابلة للحام.
تساعد هذه الطبقة المتوسطة على التحكم في حركة مكونات اللحام تجاه المادة الكهروحرارية وتوفر واجهة أكثر استقرارًا لتجميع TEC. يمكن تحديد تكوين متعدد الطبقات وفقًا لعملية اللحام وبيئة التشغيل المقصودة.
بدلاً من الاعتماد على طلاء سطحي واحد، يمكن لـ X-Meritan توفير هياكل معدنية متعددة الطبقات تؤدي فيها الطبقات المختلفة وظائف مختلفة.
تركز طبقة الحاجز الداخلي على فصل المواد والتحكم في الانتشار، بينما يتم اختيار الطبقة الخارجية القابلة للحام وفقًا لعملية الانضمام.
طلاء القصدير اللاكهربائي متاح بحوالي 7 ± 2 ميكرومتر.
يوفر سطح القصدير تقاربًا جيدًا للحام لعمليات اللحام التقليدية ويمكن استخدامه مع كل من أنظمة اللحام المحتوية على الرصاص والخالية من الرصاص، اعتمادًا على عملية التجميع الخاصة بالعميل.
يكون هذا التكوين مناسبًا بشكل عام عندما يكون المتطلب الأساسي هو سطح عملي قابل للحام لإنتاج TEC القياسي.
بالنسبة للتطبيقات التي تتطلب لمسة نهائية ذهبية رفيعة، توفر X-Meritan طلاءًا ذهبيًا غير كهربائي بسمك Au أقل من 0.2 ميكرومتر.
يوفر الذهب سطحًا يتمتع بمقاومة جيدة للأكسدة ويمكن اعتباره للتطبيقات التي تستخدم لحام AuSn أو حيث تكون خصائص السطح الخاضعة للتحكم مطلوبة.
تشتمل تقنية "H" الحاصلة على براءة اختراع من X-Meritan على طبقة ألومنيوم يبلغ طولها 150 ميكرومتر تقريبًا في هيكل الحاجز متعدد الطبقات.
التكوين مخصص للتطبيقات المعرضة للتحولات في درجات الحرارة الصعبة. ومن خلال دمج طبقة إضافية من الألومنيوم في هيكل المعدن، يعالج التصميم الضغوط المرتبطة بالتمدد والانكماش الحراري المتكرر.
يمكن تقييم هذا الخيار لتطبيقات الطيران والصناعات الثقيلة وتطبيقات TEC الأخرى حيث يعد التدوير الحراري أحد الاعتبارات المهمة في التصميم.
يمكن طحن المواد الكهروحرارية وتقطيعها وفقًا لرسومات العملاء. تبلغ دقة القطع المحددة حوالي ±15 ميكرومتر، بينما يبلغ الحد الأدنى لسمك الشريحة 0.3 مم.
يمكن للشرائح المُجهزة مسبقًا أن تقلل من كمية إعداد المواد المطلوبة من قبل الشركات المصنعة لـ TEC وتوفر أبعادًا أقرب إلى متطلبات عمليات التجميع اللاحقة.
| المعلمة | مواصفة |
|---|---|
| المواد الأساسية | سبائك مقذوف Bi₂Te₃-Sb₂Te₃ |
| الحد الأدنى لسمك الشريحة | ≥ 0.3 ملم |
| سماكة | قابلة للتخصيص حسب رسم العميل |
| دقة القطع | ± 15 ميكرومتر |
| حاجز الانتشار | هيكل متعدد الطبقات قائم على النيكل |
| طلاء القصدير بالكهرباء | 7 ± 2 ميكرومتر |
| طلاء الذهب بدون كهرباء | <0.2 ميكرومتر الاتحاد الأفريقي |
| تقنية "ح". | ما يقرب من 150 ميكرومتر طبقة الحاجز |
| طحن وقطع | متاح وفقا للرسم |
| تكوين المعدنة | قابلة للتخصيص حسب التطبيق |
| طلب | التبريد الحراري وتصنيع TEC |
يجب تأكيد تفاوتات الأبعاد وهيكل المعدنة ومواصفات الطلاء وفقًا لعملية التصميم والتجميع النهائية للـ TEC. أرسل الرسم الخاص بك إلىمهندسي المبيعات لدينالمراجعة الجدوى.
الركيزة القياسية عبارة عن مادة كهروحرارية مقذوفة Bi₂Te₃-Sb₂Te₃. ابدأ بتأكيد التركيبة الحرارية المطلوبة، وأبعاد المواد، وسمك الشريحة، وظروف تشغيل TEC المقصودة.
بالنسبة لتجميع TEC التقليدي، يمكن لحاجز الانتشار القائم على النيكل أن يوفر الفصل بين الركيزة الحرارية والسطح القابل للحام.
إذا كان التطبيق يتضمن تدويرًا كبيرًا لدرجة الحرارة، فيمكن تقييم تكوين متعدد الطبقات أكثر تعقيدًا. يجب تحديد الهيكل المطلوب وفقًا للملف الحراري الفعلي وبناء الوحدة.
يكون القصدير غير الكهربائي مناسبًا بشكل عام عند استخدام اللحام التقليدي، أو عند الحاجة إلى لحام خالٍ من الرصاص، أو عند تفضيل سطح قابل للحام أكثر سمكًا نسبيًا، أو عند اعتبار تكلفة الإنتاج أحد الاعتبارات المهمة.
يمكن أخذ الذهب غير الكهربائي في الاعتبار عند الحاجة إلى لحام AuSn، أو التحكم في أكسدة السطح، أو تفضيل اللمسة النهائية الذهبية الرقيقة، أو يتطلب التطبيق خصائص سطحية أو كهربائية محددة.
وينبغي النظر في عدد وشدة دورات درجة الحرارة عند اختيار تكوين المعدنة. قد تتطلب التطبيقات ذات التحولات المتكررة بين الظروف الساخنة والباردة دراسة إضافية للتمدد الحراري، وإجهاد الواجهة، وسلامة الطبقة الحاجزة.
بالنسبة لهذه التطبيقات، يمكن تقييم تقنية "H" الحاصلة على براءة اختراع من X-Meritan كتكوين بديل.
توفير سمك الشريحة المطلوبة والطول والعرض والتسامح ومتطلبات السطح على الرسم الفني. يمكن لدقة القطع المحددة البالغة ±15 ميكرومتر تقريبًا أن تدعم العملاء الذين يحتاجون إلى أبعاد يمكن التحكم فيها لتجميع TEC النهائي والتعامل الآلي.
تركز X-Meritan على تكنولوجيا تبريد أشباه الموصلات والكهرباء الحرارية، مع إمكانات تغطي تطوير المواد الكهروحرارية، وتخصيص المكونات، وتصميم حلول تبديد الحرارة، ودعم اختيار العمليات.
قد تتطلب تصميمات TEC المختلفة أبعاد شرائح وسمك وتشطيبات سطحية وهياكل معدنية مختلفة. يمكن لشركة X-Meritan معالجة المواد وفقًا لرسومات العميل والمواصفات الفنية.
المواد الموردة مخصصة للعملاء المشاركين في تطوير وتصنيع الوحدات الكهروحرارية. يمكن أن يساعد الطحن والقطع والتعدين الدقيق في تقليل عدد خطوات التحضير المطلوبة قبل التجميع.
تخدم حلول X-Meritan الحرارية التطبيقات بما في ذلك اتصالات الألياف الضوئية، والمعدات الصناعية والطبية، وإلكترونيات السيارات، والإلكترونيات الاستهلاكية، والمؤسسات البحثية. وتقدم الشركة الدعم الفني للتطبيقات التي تتطلب تبريد أشباه الموصلات الخاضع للتحكم وإدارة دقيقة لدرجة الحرارة، بما في ذلك تطوير المكونات المخصصة. يمكنك مراجعة خلفيتنا علىصفحة الملف الشخصي للشركةأو استكشاف كاملامجموعة المنتجات.
تعد شرائح حاجز الانتشار أحد عناصر النظام الكهروحراري الكامل. اعتمادًا على مشروعك، قد تكون خطوط الإنتاج التالية ذات صلة أيضًا:
مادة السبيكة الأساسية Bi₂Te₃-Sb₂Te₃ المستخدمة لإنتاج شرائح حاجز الانتشار، وهي متاحة في تركيبات قياسية ومخصصة.
وحدات تبريد بلتيير ذات الحالة الصلبة للتحكم الدقيق في درجة الحرارة في المعدات الإلكترونية والطبية والصناعية.
تجمع مجموعات TEC المدمجة بين وحدة التبريد والمشتت الحراري والواجهة الحرارية لتحقيق تكامل أسرع للنظام.
تتوافق وحدات التحكم ذات الحلقة المغلقة مع مبردات TE القياسية والمتناهية الصغر من أجل تنظيم درجة الحرارة بشكل مستقر وعالي الدقة.
يتم استخدامها كمكونات مواد كهروحرارية معدنية في تصنيع TEC. يساعد حاجز الانتشار على التحكم في التفاعل وانتقال العناصر بين الركيزة الحرارية Bi₂Te₃-Sb₂Te₃ ونظام اللحام أثناء التجميع والتدوير الحراري.
أثناء اللحام والتسخين والتبريد المتكرر، يمكن لمكونات اللحام أن تتفاعل مع المادة الكهروحرارية. يوفر الحاجز القائم على النيكل واجهة وسيطة تساعد على الحد من الانتشار غير المرغوب فيه والتفاعلات البينية، مما يدعم الأداء الكهربائي والميكانيكي الأكثر استقرارًا.
يوفر النيكل واجهة معدنية مستقرة نسبيًا بين الركيزة الحرارية والسطح القابل للحام. في هيكل المعدن متعدد الطبقات، يعمل كحاجز وسيط بينما يسمح بتحسين الطبقة الخارجية للحام.
يبلغ حجم القصدير غير الكهربائي حوالي 7 ± 2 ميكرومتر وهو مخصص في المقام الأول لتطبيقات اللحام التقليدية. الذهب غير الكهربائي أقل من 0.2 ميكرومتر Au ويمكن اختياره للتطبيقات التي تتطلب أسطح مقاومة للأكسدة أو لحام AuSn.
يعتمد الاختيار الصحيح على مادة اللحام الخاصة بالعميل، ودرجة حرارة الانضمام، وعملية التجميع، ومتطلبات التطبيق.
تقنية "H" الحاصلة على براءة اختراع مخصصة لظروف التدوير الحراري الصعبة. إنه يشتمل على طبقة ألومنيوم يبلغ سمكها 150 ميكرومتر تقريبًا في هيكل الحاجز متعدد الطبقات ويمكن تقييمه لتطبيقات مثل الطيران وأنظمة TEC الصناعية الثقيلة.
يجب تحديد التكوين الفعلي وفقًا لنطاق درجة حرارة التشغيل، وملف الدورة الحرارية، وبناء الوحدة.
الحد الأدنى للسمك المحدد هو 0.3 ملم. يمكن تخصيص السماكة الفعلية وفقًا لمتطلبات الرسم والتطبيق الفني للعميل.
نعم. يمكن لشركة X-Meritan توفير الأبعاد والمعالجة المخصصة وفقًا لرسومات العملاء. تبلغ دقة القطع المحددة حوالي ±15 ميكرومتر.
نعم. يمكن لشركة X-Meritan توفير المواد الكهروحرارية التي خضعت للطحن والقطع الدقيق ومعالجة حاجز الانتشار والمعالجة السطحية القابلة للحام المطلوبة. يمكن أن يساعد ذلك مصنعي TEC على تقليل إعداد المواد الإضافية قبل التجميع.
أرسل الرسم الخاص بك وسمك الشريحة وتفضيلات الطلاء والحجم السنوي المقدر. سيقوم مهندسونا بتأكيد هيكل الحاجز، واقتراح تكوين المعدن الأكثر ملاءمة والرد بتسعير المصنع مباشرة.
