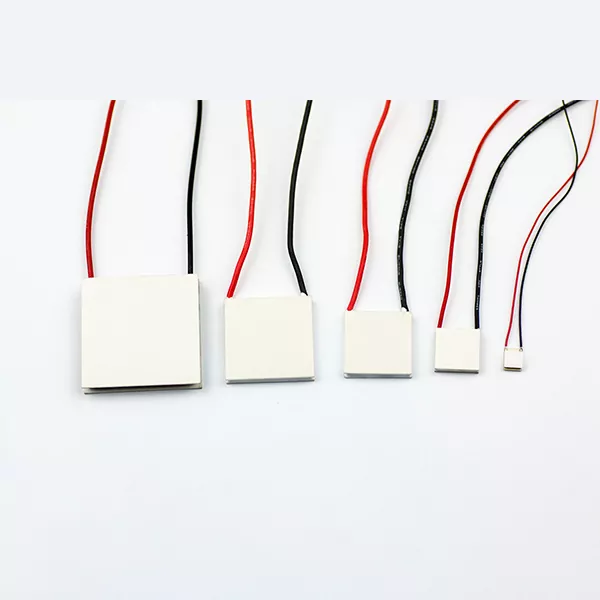

مبردات TE العامة ذات التوصيل التسلسلي أو المتوازي للتطبيقات الخاصة

بالنسبة للتطبيقات في اتصالات الألياف الضوئية، والمعدات الطبية، وإلكترونيات السيارات، وأدوات المختبرات والأنظمة الدقيقة الأخرى، يمكن أن يؤثر اختيار تكوين TEC بشكل مباشر على أداء التبريد وكفاءة النظام بشكل عام. تدعم X-Meritan التكوينات المتسلسلة والمتوازية والمختلطة والمتوازية، بالإضافة إلى الحلول المخصصة التي تم تطويرها وفقًا لرسومات العملاء والعينات وظروف التطبيق.

تكوين مرن للإدارة الحرارية المعقدة

لا يحتوي نظام التبريد الحراري دائمًا على حل أحادي الوحدة. عندما تزداد سعة التبريد المطلوبة أو عندما يصبح مصدر الطاقة المتاح ومساحة التثبيت أكثر تطلبًا، قد تحتاج العديد من مبردات TE إلى العمل معًا.

تصبح طريقة ترتيب هذه المبردات جزءًا مهمًا من تصميم النظام.

يمكن تهيئة مبردات X-Meritan General TE ذات التوصيل التسلسلي أو المتوازي للتطبيقات الخاصة بشكل متسلسل أو متوازي، مما يسمح للمهندسين باختيار الترتيب المناسب وفقًا لأداء نقل الحرارة المطلوب وظروف التدفق وانخفاض الضغط وسعة النظام. بالنسبة للتطبيقات ذات المتطلبات الأكثر تعقيدًا، يمكن أيضًا النظر في التكوين المختلط.

بدلاً من التعامل مع وحدة TEC كمكون معزول، تبحث X-Meritan في كيفية عمل المبرد ضمن نظام الإدارة الحرارية الكامل.

السلسلة أو التوازي: ما هو التكوين الأكثر ملاءمة؟

يرتبط الفرق بين التكوين المتسلسل والمتوازي بشكل أساسي بكيفية تعامل نظام التبريد مع التدفق وتوزيع الحمل الحراري.

تكوين السلسلة

مع الترتيب المتسلسل، يمر وسط التبريد من خلال مبردات TE واحدًا تلو الآخر. يؤدي هذا إلى إنشاء مسار تدفق مركَّز نسبيًا ويمكن أن يوفر سرعة تدفق أعلى عبر قنوات التبريد.

يمكن أن يكون هذا التكوين مفيدًا عندما يكون للتطبيق معدل تدفق متحكم فيه ويتطلب نقلًا فعالًا للحرارة ضمن نظام مدمج. كما أن مسار التدفق المستمر يجعل توزيع التدفق واضحًا نسبيًا.

المقايضة هي انخفاض الضغط. كلما تم توصيل المزيد من المبردات بالتسلسل، تزداد مقاومة التدفق الإجمالية. بالنسبة للأنظمة التي تتطلب معدل تدفق مرتفع، قد يؤدي ذلك إلى زيادة متطلبات الضخ وزيادة استهلاك الطاقة.

التكوين الموازي

في ترتيب متوازي، يتم تقسيم التدفق بين مبردات TE المتعددة بدلاً من المرور عبر كل مبرد بالتتابع.

وهذا يقلل من مسار التدفق لكل فرع ويمكن أن يساعد في تقليل انخفاض الضغط الإجمالي. إنه يجعل التكوين المتوازي مفيدًا بشكل خاص عندما يتطلب النظام معدل تدفق أكبر أو عندما يكون تقليل طاقة الضخ أحد الاعتبارات المهمة.

التحدي الرئيسي هو توزيع التدفق. إذا لم يتم تصميم الفروع بشكل صحيح، فقد تتلقى المبردات المختلفة معدلات تدفق مختلفة، مما قد يؤثر على اتساق الأداء الحراري.

ولهذا السبب، لا ينبغي أن يعتمد الاختيار بين السلسلة والتوازي على قدرة التبريد وحدها. يجب أيضًا مراعاة الظروف الهيدروليكية وتصميم النظام الكامل.

مقارنة السلسلة مقابل مبرد TE الموازي

التطبيقات

في معدات اتصالات الألياف الضوئية، يمكن استخدام مبردات General TE ذات التوصيل التسلسلي أو المتوازي للتطبيقات الخاصة عندما يكون استقرار درجة الحرارة مهمًا للمكونات البصرية والأجهزة المرتبطة بالليزر. في هذه الأنظمة، غالبًا ما تكون الأبعاد المدمجة والتحكم الحراري الدقيق أكثر أهمية من سعة التبريد التقليدية.

بالنسبة للمعدات الطبية والصناعية، يمكن أن يوفر تبريد TEC تحكمًا موضعيًا في درجة الحرارة للمكونات الحساسة لدرجة الحرارة والأدوات الدقيقة. تعد القدرة على تخصيص التكوين مفيدة بشكل خاص عندما تكون مساحة التثبيت المتوفرة محدودة.

وينطبق المبدأ نفسه على إلكترونيات السيارات والمعدات ذات الصلة بـ LiDAR، حيث قد تحتاج المكونات الإلكترونية والبصرية إلى درجات حرارة تشغيل مستقرة ضمن نظام مدمج. بالنسبة لمعدات المختبرات والأبحاث، توفر تقنية TEC نهجًا عمليًا آخر لإدارة درجة الحرارة الخاضعة للتحكم والموضعية.

حلول TEC المخصصة للسلسلة والمتوازية

لا يمكن معالجة بعض أنظمة الإدارة الحرارية بشكل صحيح باستخدام وحدة TEC القياسية.

يمكن لـ X-Meritan العمل من خلال رسومات العملاء أو العينات أو مواصفات التطبيق لتقييم تكوين مبرد TE المطلوب. اعتمادًا على المشروع، قد يستخدم الحل ترتيبًا متسلسلاً، أو ترتيبًا متوازيًا، أو مزيجًا من الاثنين معًا.

خلال مرحلة التطوير، يمكن النظر معًا في عوامل مثل قدرة التبريد وظروف التشغيل وأبعاد الوحدة ومتطلبات التدفق وقيود التثبيت. بعد تأكيد التكوين، يمكن إنتاج عينات لتقييم العملاء قبل الانتقال إلى الإنتاج الحجمي.

يعد هذا النهج مناسبًا بشكل خاص لمشاريع تصنيع المعدات الأصلية ومصنعي المعدات الذين يقومون بتطوير أنظمة إدارة حرارية متخصصة.

الأسئلة المتداولة

ما هو الفرق بين تكوين مبرد TE المتسلسل والمتوازي؟

يرسل التكوين المتسلسل وسيط التبريد عبر مبردات TE المتعددة بشكل تسلسلي، بينما يقسم التكوين المتوازي التدفق بين المبردات المختلفة. يمكن أن توفر ترتيبات السلسلة مسار تدفق أكثر تركيزًا ولكنها قد تنتج انخفاضًا أعلى في الضغط. تعمل الترتيبات المتوازية بشكل عام على تقليل مقاومة التدفق ولكنها تتطلب موازنة التدفق المناسبة.

متى يجب علي استخدام التكوين المتوازي المتسلسل المختلط؟

يمكن أخذ التكوين المختلط بعين الاعتبار عندما يحتاج النظام إلى تحقيق التوازن بين أداء نقل الحرارة ومعدل التدفق وانخفاض الضغط. ومن خلال الجمع بين الأقسام المتوازية والمتسلسلة، يمكن تكييف نظام التبريد الشامل بشكل أكثر دقة مع ظروف التشغيل المعقدة.

هل يمكن لشركة X-Meritan تخصيص مبردات TE وفقًا للرسومات أو العينات؟

نعم. يمكن لشركة X-Meritan تطوير تكوينات مبرد TE استنادًا إلى رسومات العملاء والعينات ومتطلبات التطبيق، بما في ذلك المشاريع التي تتطلب أبعادًا محددة أو ترتيبات متوازية متسلسلة.

ما هي المعلومات المطلوبة لاختيار تكوين TEC؟

تعد متطلبات التبريد ودرجة حرارة التشغيل وفرق درجة الحرارة المطلوبة والجهد والتيار وظروف التدفق ومساحة التثبيت وظروف تبديد الحرارة نقاط انطلاق مفيدة. تسمح معلومات التطبيق الأكثر تفصيلاً لـ X-Meritan بتقييم التكوين بشكل أكثر دقة.

هل مبردات TE هذه مناسبة لمعدات الاتصالات البصرية؟

نعم. يعتبر التبريد الحراري مناسبًا للتطبيقات التي تتطلب تحكمًا موضعيًا ومستقرًا في درجة حرارة المكونات الضوئية والإلكترونية. يمكن تكييف حلول X-Meritan مع متطلبات المساحة والحرارة المحددة.
