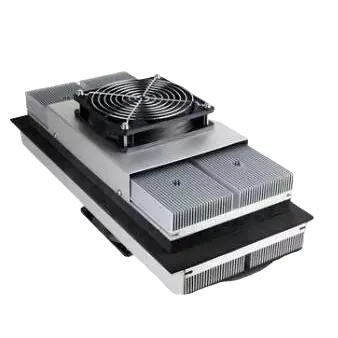

تقوم X-Meritan بتصنيع مجموعات التبريد الحرارية الكهربائية المتخصصة المباشرة إلى الهواء لحل الاختناقات الحرارية في العبوات الصناعية المدمجة والمعدات الحساسة. من خلال دمج وحدات بلتيير عالية الأداء، والألواح الباردة المخصصة، والمشتتات الحرارية، والمراوح في مجموعة فرعية واحدة ذات حالة صلبة، يوفر هذا الحل تبريدًا موضعيًا مباشرًا بدون مواد لاصقة عضوية أو حلقات سائلة. إنه يحمي صمامات الليزر الثنائية وأدوات التشخيص الطبي وإلكترونيات الاتصالات من الاهتزاز الميكانيكي وارتفاع درجة الحرارة وتدهور الأداء.
تستخدم مجموعات التبريد الكهروحرارية المباشرة إلى الهواء تأثير بلتيير لإبعاد الحرارة عن سطح التركيب المستهدف وتبديدها في البيئة المحيطة.
المسار الحراري:
مصدر الحرارة المستهدف ← لوحة الجانب البارد/ المشتت الحراري ← وحدة TEC ← مشعاع الجانب الساخن ← مروحة العادم ← الهواء المحيط
عندما يتم تطبيق طاقة التيار المستمر، تنتقل الحرارة الممتصة في اللوحة الباردة عبر عناصر أشباه الموصلات إلى الجانب الساخن من المبرد. تعمل المروحة ذات الجانب الساخن على إزالة الحرارة المهدرة في الهواء المحيط بشكل مستمر، بينما تقوم مروحة الجانب البارد الاختيارية بتدوير الهواء البارد داخل العلبة. يعتمد الأداء العام على الحمل الحراري (Qmax)، والفرق في درجة الحرارة المستهدفة (ΔTmax)، وتيار الإدخال (Imax)، وكفاءة غرق الحرارة المحيطة.
النقل الحراري المباشر من السطح إلى الهواء: يمتص الحرارة مباشرة من أسطح التثبيت ذات الجانب البارد ويخرجها إلى الهواء المحيط عبر أحواض حرارة الحمل الحراري القسري.
موثوقية الحالة الصلبة: يزيل الضواغط وحلقات التبريد والأجزاء الميكانيكية المتحركة (باستثناء المراوح) من أجل تشغيل صامت وخالي من الاهتزاز.
الاستجابة الحرارية السريعة: تتيح التبديل الفوري للتدفئة/التبريد وتنظيم درجة الحرارة الدقيقة عن طريق ضبط تيار تيار مستمر للمدخل.
مجموعة البيئة الخاملة: يمنع اللحام الفراغي والتعبئة في الغلاف الجوي الخامل الأكسدة الداخلية وإطلاق الغازات والتدهور الحراري.
بصمة مدمجة وقوية: يمكن دمجها بسهولة في المساكن ذات المساحة المحدودة، وخزائن الاتصالات الخارجية، ووحدات التشخيص المحمولة.
تم تصميمها حسب الطلب: تتناسب هندسة اللوحة الباردة، وتكوينات المروحة، وجهود التشغيل، والقدرات الحرارية مع تصميمات حاوية محددة.
العبوات الإلكترونية الدقيقة يحمي إلكترونيات التحكم الحساسة وإمدادات الطاقة ووحدات التشغيل الآلي من الحمل الحراري الزائد في العلب المغلقة.
معدات التشخيص الطبي توفر مجموعات المبردات الحرارية الكهربائية المباشرة إلى الهواء تحكمًا حراريًا مستقرًا وخاليًا من الاهتزازات للمحللات السريرية ومكونات التصوير الطبي والكواشف الحساسة لدرجة الحرارة.
الأنظمة البصرية والليزر يحافظ على درجات حرارة ثابتة لثنائيات الليزر عالية الطاقة وأجهزة الاستشعار البصرية للقضاء على انحراف الطول الموجي وتشويه الإشارة.
أجهزة الاتصالات السلكية واللاسلكية يضمن التبريد المستمر لخزائن الاتصالات الخارجية البعيدة والمحطات الأساسية حيث تكون صيانة الضاغط غير عملية.
1. سعة التبريد (Qmax): تكوينات TEC أحادية المرحلة أو متعددة المراحل مصممة لتتناسب مع الأحمال الحرارية المستهدفة.
2. واجهات اللوحة الباردة: أنماط فتحات التثبيت المخصصة، ومواصفات تسطيح السطح، وأبعاد الكتلة الباردة المتصلة مباشرة.
3. تبديد جانب الهواء: ملفات تعريف مخصصة لبثق المشتت الحراري، وتكامل أنابيب الحرارة، واختيار مروحة عالية التدفق CFM/مقاومة للماء.
4. المعلمات الكهربائية: الفولتية التشغيلية المخصصة (12 فولت، 24 فولت، 48 فولت تيار مستمر)، الحدود القصوى للتيار (Imax)، وأجهزة استشعار الثرمستورات/NTC المدمجة.
5. حماية البيئة: مراوح اختيارية حاصلة على تصنيف IP، وطلاءات متوافقة، ومعالجات أسطح مقاومة للتآكل للبيئات الخارجية القاسية.
التحكم الداخلي في التصنيع: الإشراف الكامل بدءًا من اختبار أشباه الموصلات وحتى التجميع النهائي واللحام الفراغي والختم المحكم.
معايير الجودة الصارمة: تخضع 100% من التجميعات لاختبارات صارمة لمقاومة التيار المتردد (Rac)، والتوصيل الحراري، واختبار معامل Seebeck.
تآزر المواد المتقدمة: مدعوم بمواد كهروحرارية مبثوقة عالية القوة داخلية لتحقيق كفاءة حرارية فائقة وعمر تشغيلي طويل.
النموذج الأولي للإنتاج بكميات كبيرة: الدعم الفني الكامل بدءًا من المحاكاة الحرارية الأولية وتخطيط CAD وحتى التصنيع بكميات كبيرة.
إنها وحدة إدارة حرارية صلبة تستخدم وحدات بلتيير لسحب الحرارة مباشرة من سطح صلب أو لوح بارد وتوجيهها إلى الهواء المحيط باستخدام مشتت حراري ومروحة يتم تبريدهما بالهواء.
تعتبر التجميعات المباشرة إلى الهواء مثالية عندما يمكن تركيب مصدر الحرارة مباشرة على لوح بارد أو عندما يكون تركيب الحلقات السائلة والمضخات والأنابيب غير عملي بسبب قيود المساحة أو الوزن أو الصيانة.
نعم. ومن خلال عكس قطبية تيار التيار المستمر المطبق، تعكس الوحدة الكهروحرارية اتجاه تدفق الحرارة، مما يتيح التبديل السلس بين التسخين النشط والتبريد.
لتحديد التكوين الأمثل، قم بتوفير الحمل الحراري المستهدف (Qc)، والفرق في درجة الحرارة المطلوبة (ΔT)، والحد الأقصى لدرجة الحرارة المحيطة، وقيود مساحة التثبيت/CAD المتاحة، والجهد DC المفضل.
