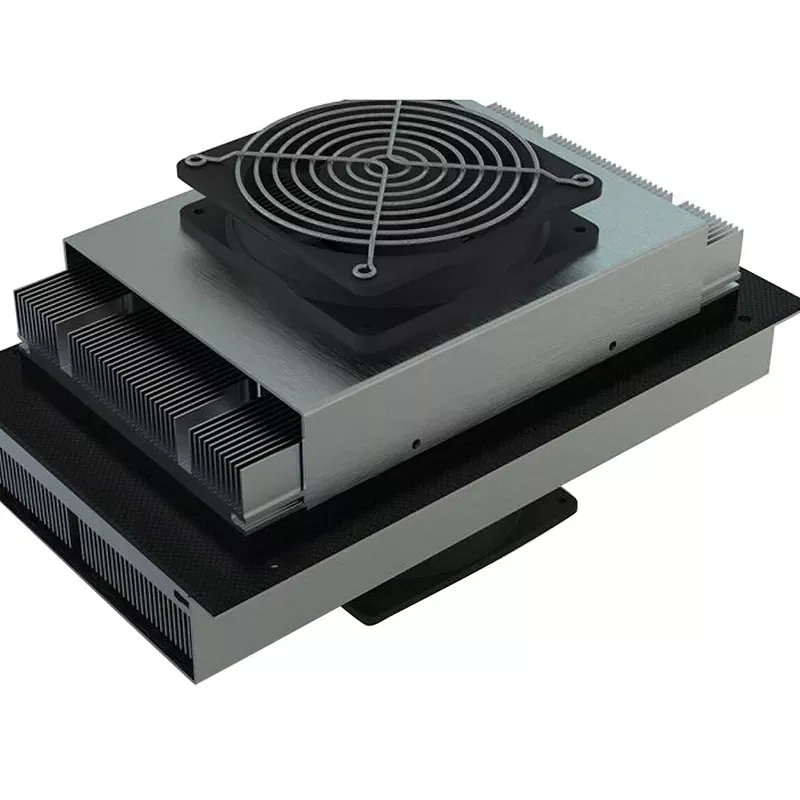

توفر مجموعات المبردات الحرارية الكهربائية من الهواء إلى الهواء من X-meritan حلاً مدمجًا ومتكاملًا للغاية لإدارة الحالة الحرارية الصلبة. من خلال التخلص من الضواغط التقليدية وخطوط التبريد وحلقات تدوير السوائل المعقدة، تستخدم هذه التجميعات مبادلات حرارية مباشرة من جانب الهواء ووحدات كهروحرارية عالية الموثوقية لأشباه الموصلات لتسهيل التبادل الحراري الفعال، وتبسيط بنية المعدات بشكل كبير مع منع مخاطر التسرب.
من خلال الاستفادة من قدرات التكامل الرأسي لـ X-meritan - والتي تشمل المواد الكهروحرارية الخام وتطوير المكونات الأساسية إلى التصميم الحراري على مستوى النظام - تخضع كل مجموعة للتحقق بنسبة 100% من الوحدة، واختبار مقاومة التيار المتردد، واختبار الإجهاد الصارم لدورة درجة الحرارة لضمان الاستقرار على المدى الطويل والموثوقية العالية.
تستخدم مجموعات المبردات الحرارية الكهربائية من الهواء إلى الهواء وحدات كهروحرارية من أشباه الموصلات لإنشاء اختلاف في درجة الحرارة من خلال مدخلات طاقة التيار المستمر. لا يتطلب نظام التبريد ضاغطًا أو دائرة تبريد تقليدية.
يتم دمج مكونات التبريد في مجموعة مدمجة بدلاً من الاعتماد على وحدة تبريد منفصلة. يساعد هذا الهيكل على تقليل مساحة التثبيت المطلوبة داخل أو حول المعدات الإلكترونية والأدوات والأنظمة المغلقة.
مع عدم وجود ضاغط أو آلية تبريد ميكانيكية كبيرة أخرى، فإن التجميع يولد الحد الأدنى من الاهتزاز الميكانيكي أثناء التشغيل.
يمكن للوحدة الحرارية التبديل بين التبريد والتدفئة عن طريق عكس اتجاه التيار المستمر. وبالتالي، يمكن لمجموعة إدارة حرارية واحدة أن تدعم تنظيم درجة الحرارة عبر ظروف التشغيل المختلفة دون إضافة عنصر تسخين منفصل للتحكم الأساسي في درجة الحرارة ثنائي الاتجاه.
يستجيب التأثير الحراري مباشرة للتغيرات في المدخلات الكهربائية، مما يسمح بتعديل الإخراج الحراري من خلال نظام التحكم. يمكن استخدام التكوينات ذات التغذية المرتدة لدرجة الحرارة عندما تتطلب المعدات ظروف درجة حرارة يمكن التحكم فيها وقابلة للتكرار.
تعمل مجموعات التبريد الحرارية الكهربائية من هواء إلى هواء على نقل الحرارة من خلال مبادلات حرارية من جانب الهواء ولا تتطلب حلقة دوران سائلة. وهذا يلغي الحاجة إلى أنابيب سائل التبريد، والمضخات، والخزانات، ووصلات حلقة السائل المرتبطة بها من بنية التبريد.
يمكن تكوين التجميعات للمعدات التي تعمل عبر نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +85 درجة مئوية. يمكن مطابقة اختيار المكونات وتكوين التجميع مع الظروف البيئية وظروف تشغيل المعدات المتوقعة.
يمكن لـ X-Meritan تكوين التجميع وفقًا لقدرة التبريد المطلوبة، والجهد، والتيار، والأبعاد، وتدفق الهواء، ودقة التحكم في درجة الحرارة، ومتطلبات التثبيت. يسمح ذلك بمطابقة وحدة الإدارة الحرارية مع القيود الميكانيكية والكهربائية للمعدات المستهدفة.
|
المعلمة |
مواصفة |
|
قدرة التبريد |
10 واط إلى 500 واط |
|
جهد التشغيل |
تيار مستمر 12 فولت/24 فولت/48 فولت |
|
التشغيل الحالي |
1 أ إلى 10 أ |
|
دقة التحكم في درجة الحرارة |
±0.1 درجة مئوية إلى ±1 درجة مئوية (قابل للتخصيص) |
|
نطاق درجة حرارة التشغيل |
-40 درجة مئوية إلى +85 درجة مئوية |
|
حجم الهواء (النهاية الباردة) |
20 قدم مكعب في الدقيقة إلى 200 قدم مكعب في الدقيقة |
|
مستوى الضوضاء |
≥35 ديسيبل (أ) |
|
الأبعاد (الطول × العرض × الارتفاع) |
100×100×50 ملم إلى 300×300×150 ملم |
|
وزن |
0.5 كجم إلى 5 كجم |
بالنسبة للتطبيقات التي لا تتطلب حلقة تبريد سائلة، يمكن لتكوين TEC من جانب الهواء تبسيط تكامل النظام.
|
اعتبار |
تجميع TEC جوًا إلى جوًا |
التبريد القائم على السائل |
|
وسيلة نقل الحرارة |
هواء |
سائل |
|
دائرة التبريد |
غير مطلوب |
يعتمد على بنية النظام |
|
الأنابيب السائلة |
غير مطلوب |
مطلوب |
|
قلق التسرب |
لا توجد دائرة سائلة |
يجب أن يؤخذ بعين الاعتبار |
|
تثبيت |
التكامل المباشر مع الجانب الجوي |
يتطلب مكونات حلقة سائلة إضافية |
|
الاستخدام النموذجي |
العبوات والأدوات والإلكترونيات |
أنظمة الحمل الحراري العالي والمعدات المبردة بالسوائل |
|
التحكم في درجة الحرارة |
مناسبة للتبريد الموضعي والمتحكم فيه |
مناسبة للأنظمة المصممة حول نقل الحرارة السائلة |
تعتمد البنية المناسبة على قدرة التبريد، وتدفق الحرارة، والظروف المحيطة، والمساحة المتاحة، وتدفق الهواء، وتصميم المعدات.
يمكن لمجموعات المبردات الحرارية الكهربائية "هواء-هواء" إزالة الحرارة المتراكمة داخل الخزانات الخارجية، ومعدات الاتصالات، والمرفقات الإلكترونية. يقوم دوران الهواء على الجانب البارد بتوزيع التبريد عبر العلبة بينما يرفض الجانب الساخن الحرارة المجمعة إلى البيئة المحيطة.
بالنسبة للمعدات المعملية التي تتطلب درجات حرارة ثابتة واضطرابات ميكانيكية منخفضة، فإن التبريد الكهروحراري بالحالة الصلبة يتجنب اهتزاز الضاغط ودوران مادة التبريد. يمكن تكوين التجميع وفقًا للمتطلبات الحرارية للأدوات التحليلية والبحثية.
يمكن أن تتطلب المكونات الحساسة لدرجة الحرارة في الأدوات التشخيصية والطبية ظروفًا حرارية يمكن التحكم فيها. يمكن أن توفر تكوينات TEC هواء-إلى-هواء تبريدًا أو تدفئة موضعية دون إدخال دائرة سائلة في الجهاز.
يمكن أن تحتوي معدات معالجة أشباه الموصلات والاختبار والليزر والمعدات البصرية على مكونات يتغير أدائها مع تغير درجة الحرارة. يمكن استخدام الإدارة الحرارية لجانب الهواء المستندة إلى TEC حيث يلزم التحكم في إزالة الحرارة واستقرار درجة الحرارة.
يمكن لأنظمة التحكم الصناعية ومعدات الفحص والآلات الأخرى التي تعمل في ظل ظروف بيئية متغيرة استخدام التجميع لإدارة تراكم الحرارة الداخلية مع الحفاظ على درجة حرارة تشغيل محددة.
يتم اختبار كل وحدة من وحدات تجميعات المبردات الكهربائية الحرارية جو-إلى-هواء للتأكد من المقاومة الكهربائية، والتوصيل الحراري، ومعامل Seebeck قبل التجميع. يحدد الاختبار الانحرافات الكهربائية أو الحرارية قبل دخول الوحدة إلى نظام التبريد النهائي.
يتم تقييم مواد أشباه الموصلات الحرارية للتأكد من خواصها الكهربائية والحرارية المتسقة. يتم استخدام قياسات أرقام الجدارة كجزء من التحقق من أداء المواد والوحدة.
يتم إجراء اختبار مقاومة التيار المتردد للتحقق من التوصيلات الكهربائية الداخلية للوحدة الكهروحرارية. يهدف الاختبار إلى تحديد المقاومة غير الطبيعية المرتبطة بعيوب وصلات اللحام.
يتم فحص الوحدات الحرارية المعيبة أو غير النشطة قبل التكامل. يمكن للوحدة الفاشلة إنشاء مسار حراري غير فعال وتقليل اختلاف درجة الحرارة المتاح عبر المجموعة.
تخضع التجميعات المكتملة لاختبارات الأداء والإجهاد، بما في ذلك تدوير درجة الحرارة عبر نطاقات تشغيل محددة. يقوم الاختبار بتقييم السلامة الميكانيكية والحرارية للتجميع المكتمل في ظل التغيرات المتكررة في درجات الحرارة.
تعمل X-Meritan عبر المواد الكهروحرارية، وتطوير المكونات الأساسية، وتصميم الإدارة الحرارية، والاختيار على مستوى النظام. تسمح هذه القدرة الرأسية بتقييم مجموعة التبريد بدءًا من مستوى مادة TEC والوحدة وحتى البنية الحرارية لجانب الهواء.
تخدم الشركة التطبيقات في مجال اتصالات الألياف الضوئية، والمعدات الصناعية والطبية، وإلكترونيات السيارات، والإلكترونيات الاستهلاكية، والمؤسسات البحثية. ويغطي نطاقها الفني تطوير المواد الكهروحرارية، وتخصيص المكونات، وتصميم حلول تبديد الحرارة، ودعم الاختيار.
إنها عبارة عن مجموعة إدارة حرارية صلبة تستخدم وحدة كهروحرارية لنقل الحرارة من تيار هواء إلى آخر. توفر المبادلات الحرارية والمراوح دوران الهواء المطلوب على الجانبين البارد والساخن.
نعم. يؤدي عكس اتجاه تيار التيار المستمر عبر الوحدة الكهروحرارية إلى عكس اتجاه نقل الحرارة، مما يسمح للتجميع بتوفير التبريد أو التدفئة.
ابدأ بالحمل الحراري المستمر والذروي للمعدات، ثم ضع في اعتبارك درجة الحرارة المحيطة، ودرجة الحرارة المستهدفة، وتدفق الهواء، والقدرة المتاحة على رفض الحرارة من الجانب الساخن. يجب تقييم هذه الشروط معًا عند اختيار التجميع.
نعم. يمكن تطوير الأبعاد وتكوين تدفق الهواء وهيكل التثبيت والمتطلبات الكهربائية وخصائص التجميع الأخرى وفقًا لتصميم المعدات.
توفير قدرة التبريد المطلوبة، ودرجة الحرارة المحيطة، ودرجة الحرارة المستهدفة، ومساحة التثبيت المتاحة، وإمدادات الطاقة DC، وظروف تدفق الهواء، وبيئة التشغيل، ومتطلبات التحكم في درجة الحرارة. تسمح هذه المعلمات بتقييم تكوين التجميع مقابل التطبيق الفعلي.
تعتمد الملاءمة على الحمل الحراري الفعلي، ودرجة الحرارة المحيطة، وفرق درجة الحرارة المطلوبة، وتدفق الهواء، ورفض الحرارة المتاح. ينبغي تقييم التطبيقات التي تتجاوز القدرة العملية لتكوين TEC من جانب الهواء مقابل بنيات الإدارة الحرارية البديلة.
