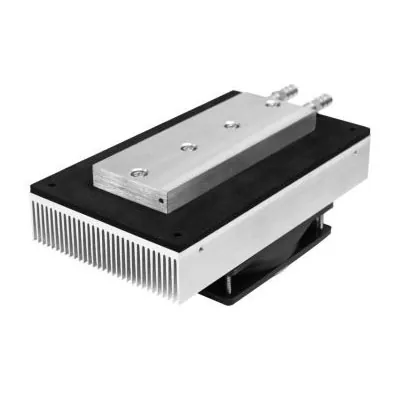

جمعيات التبريد الحراري السائل إلى الهواء

تقوم شركة X-Meritan بتطوير وتصنيع مكونات التبريد الكهروحرارية. يمكن تكوين هذه المكونات على أساس معدل تدفق السائل، والحمل الحراري، ودرجة الحرارة المستهدفة، ومساحة التثبيت المتاحة، ومتطلبات تبديد الحرارة من جانب الهواء. نحن ننتج مجموعات التبريد الحرارية السائلة إلى الهواء، وهي عبارة عن حل متكامل لإدارة الحرارة يستخدم وحدات كهروحرارية لنقل الحرارة من الدائرة السائلة إلى الهواء المحيط. يدمج هذا النظام لوحة تبريد سائلة ومبردًا حراريًا ومبردًا ومروحة في مكون واحد، مما يوفر تحكمًا نشطًا في درجة حرارة المعدات المبردة بالسوائل دون الحاجة إلى ضاغط أو مبرد.

الميزات الرئيسية

●نقل الحرارة من السائل إلى الهواء: ينقل الحرارة من الدائرة السائلة إلى الهواء المحيط من خلال وحدة التبريد الكهروحرارية والمشتت الحراري المبرد بالهواء.

التحكم النشط في درجة الحرارة: يوفر التبريد والتدفئة النشطين للتطبيقات التي تتطلب درجات حرارة سائلة يمكن التحكم فيها.

التصميم المتكامل: يجمع بين وحدة TEC واللوحة الباردة السائلة والمشتت الحراري والمروحة والمكونات ذات الصلة في مجموعة حرارية مدمجة.

لا يوجد مبرد: يستخدم التبريد الكهروحراري بالحالة الصلبة بدون ضاغط أو دائرة تبريد.

اهتزاز صغير ومنخفض: لا يوجد ضاغط ميكانيكي داخل TEC، مما يجعل التجميع مناسبًا للمعدات الحساسة والأنظمة ذات المساحة المحدودة.

التكوين القابل للتخصيص: يمكن تخصيص سعة التبريد والأبعاد والواجهات السائلة والخصائص الكهربائية ومكونات الجانب الهوائي وفقًا لمتطلبات التطبيق.

كيف تعمل مجموعة TEC من السائل إلى الهواء؟

تستخدم مجموعات التبريد الحراري السائل إلى الهواء تأثير بلتيير لنقل الحرارة من جانب السائل إلى جانب الهواء.

المسار الحراري الأساسي هو:

●السائل ← اللوحة الباردة ← وحدة TEC ← المشتت الحراري ← المروحة ← الهواء المحيط

عندما يتم تطبيق طاقة التيار المستمر على وحدة TEC، يتم امتصاص الحرارة من اللوحة الباردة السائلة ويتم نقلها إلى المشتت الحراري بالجانب الساخن. تقوم المروحة بعد ذلك بدفع الهواء عبر المشتت الحراري لإزالة الحرارة إلى البيئة المحيطة.

يعتمد أداء التبريد على وحدة TEC، ومعدل تدفق السائل، والواجهة الحرارية، وتبديد الحرارة من الجانب الساخن، ودرجة الحرارة المحيطة، وظروف التشغيل الكهربائية.

التطبيقات

معدات الليزر والبصريات

يستخدم لتثبيت درجة حرارة أنظمة الليزر والمكونات البصرية وغيرها من المعدات الإلكترونية الضوئية المبردة بالسائل.

معدات المختبرات

تُعد مجموعات المبردات الحرارية السائلة إلى الهواء مناسبة للأدوات التحليلية وأنظمة التحكم في درجة حرارة المختبرات ومعدات الاختبار التي تتطلب درجات حرارة سائلة ثابتة.

المعدات الطبية والتشخيصية

يمكن دمجها في المعدات الطبية والتشخيصية حيث يلزم التحكم في درجة حرارة السائل المضغوط.

الالكترونيات الصناعية

مناسب لتبريد الحلقات السائلة في المعدات الإلكترونية وأنظمة التحكم وأجهزة الاستشعار وغيرها من الأجهزة الصناعية الحساسة للحرارة.

أنظمة البطاريات والطاقة

يمكن استخدامه للإدارة الحرارية الموضعية للمكونات المتعلقة بالبطارية والأنظمة الأخرى التي تتطلب التبريد السائل.

التحكم الحراري الدقيق

مناسب للتطبيقات التي تتطلب درجات حرارة سائلة يمكن التحكم فيها دون الحاجة إلى التبريد المعتمد على الضاغط.

خيارات التخصيص

يمكن لشركة X-Meritan تطوير مجموعات المبردات الحرارية الكهربائية السائلة إلى الهواء وفقًا للمتطلبات الحرارية والميكانيكية الخاصة بالتطبيقات.

يمكن أن يشمل التخصيص ما يلي:

● حجم وحدة TEC وتكوينها

● قدرة التبريد

● أبعاد لوحة التبريد السائلة

● تكوين مدخل ومخرج السائل

● متطلبات الأنابيب أو التركيبات

● معدل تدفق السائل

● أبعاد المشتت الحراري

● حجم المروحة وتدفق الهواء

● جهد التشغيل والتيار

● أجهزة استشعار لدرجة الحرارة

● هيكل التركيب

● التوصيلات الكهربائية

● أبعاد التجميع الإجمالية

يمكن للعملاء تقديم المتطلبات الحرارية أو الرسومات الهندسية أو العينات الموجودة أو مواصفات المعدات للتقييم.

لماذا تختار إكس ميريتان؟

حلول TEC المتكاملة: يمكن تصميم وحدات TEC والألواح الباردة السائلة والمشتتات الحرارية والمراوح كمجموعة حرارية واحدة.

خبرة المواد الكهروحرارية: يدعم تطوير المواد الكهروحرارية داخليًا تكوينات TEC الخاصة بالتطبيقات.

تصميم حراري مخصص: يمكن مطابقة سعة التبريد وتدفق السائل والأبعاد والمعلمات الكهربائية مع النظام الفعلي.

النموذج الأولي إلى الإنتاج: الدعم بدءًا من التصميم الحراري وتطوير النموذج الأولي وحتى الاختبار والإنتاج بكميات كبيرة.

الهندسة التي تركز على التطبيق: يأخذ التصميم في الاعتبار المسار الحراري الكامل بدلاً من اختيار وحدة TEC بشكل منفصل.

الأسئلة المتداولة

ما هي مجموعة المبردات الحرارية المبردة بالسائل؟

إنها مجموعة تبريد متكاملة تستخدم وحدة كهروحرارية لنقل الحرارة من دائرة سائلة إلى الهواء المحيط. وتتكون من لوحة باردة سائلة، ووحدة تبريد حرارية (TEC)، ومبرد مبرد بالهواء، ومروحة.

ما هو الفرق بين تبريد TEC المبرد بالسائل والمبرد بالهواء؟

تقوم مجموعة TEC المبردة بالسائل بتبريد السائل من خلال لوحة باردة وتبديد الحرارة إلى الهواء المحيط من خلال المبرد. يعد هذا التكوين مفيدًا جدًا عند توصيل مصدر الحرارة بالدائرة السائلة، أو عندما يوفر التبريد السائل اتصالًا حراريًا أفضل مع المعدات المستهدفة.

هل يمكن لهذا التجميع توفير وظيفتي التبريد والتدفئة في وقت واحد؟

نعم. من خلال عكس قطبية وحدة TEC، يمكن عكس اتجاه نقل الحرارة، مما يسمح لنفس المجموعة بتوفير إما التدفئة النشطة أو التبريد عندما يدعم تصميم النظام التحكم في درجة الحرارة ثنائي الاتجاه.

ما هي المعلومات المطلوبة لتصميم مخصص؟

تتضمن المعلومات الأكثر فائدة الحمل الحراري، ونوع السائل، ومعدل تدفق السائل، ودرجة حرارة المدخل، ودرجة الحرارة المستهدفة، ودرجة الحرارة المحيطة، ومساحة التثبيت المتاحة، وإمدادات الطاقة، ومتطلبات الاتصال. يمكن أن تساعدنا الرسومات أو العينات الهندسية أيضًا في تقييم الهيكل الميكانيكي.

هل يستطيع X-Meritan تخصيص التوصيلات السائلة والمشعات؟

نعم. يمكن تخصيص توصيلات مدخل/مخرج السائل، وأبعاد اللوحة الباردة، وتكوين الرادياتير، واختيار المروحة، وهيكل التركيب، وأبعاد التجميع الإجمالية لتناسب التطبيق.
