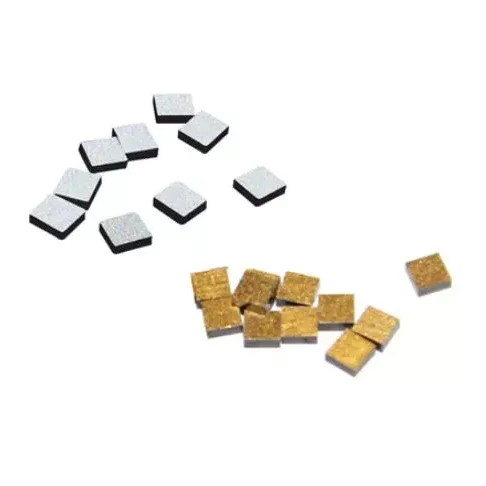

فيلم معبأ NTC

تقوم X-Meritan بتطوير مكونات مدمجة لاستشعار درجة الحرارة للإلكترونيات التي تتطلب استجابة سريعة وكشفًا حراريًا مستقرًا ومقاومة بيئية. يستخدم الهيكل متعدد الطبقات أكاسيد فلزات انتقالية مثل المنجنيز والنيكل، مع الطبقة الحساسة المصنعة بواسطة رش المغنطرون.

يوفر NTC المعبأ بالفيلم استجابة حرارية نموذجية في غضون 3 ثوانٍ، ويعمل من -40 درجة مئوية إلى +125 درجة مئوية، ويتميز بقيمة B تبلغ 3950 كلفن. يوفر الغشاء الخارجي الخامل كيميائيًا مقاومة للأحماض والقلويات والمذيبات العضوية، مما يجعله مناسبًا للتطبيقات الصناعية والطبية والإلكترونية الاستهلاكية وتطبيقات السيارات.

المواصفات الرئيسية

أداء

الاستجابة الحرارية السريعة

تعمل السعة الحرارية المنخفضة البالغة 1 جول/ك تقريبًا على تقليل التأخر الحراري وتمكن من تثبيت درجة الحرارة النموذجية خلال 3 ثوانٍ. يعد هذا مفيدًا لمراقبة البطارية والأدوات الطبية وإلكترونيات الطاقة حيث يلزم اكتشاف التغيرات السريعة في درجات الحرارة.

نطاق درجة حرارة واسعة

نطاق التشغيل من -40 درجة مئوية إلى +125 درجة مئوية يدعم التطبيقات المعرضة لظروف البداية الباردة، ودرجات الحرارة المحيطة المرتفعة، والتغيرات الحرارية المتكررة.

المقاومة الكيميائية

يحمي الغشاء الخارجي الخامل بنية الاستشعار من الأحماض والقلويات والمذيبات العضوية. بالنسبة للتعرض المستمر للأبخرة المسببة للتآكل عالية التركيز، يوصى بالتحقق من صحة التطبيق المحدد.

الدقة والمقاومة

دقة درجة الحرارة

لا تحدد معلومات المنتج المتوفرة مواصفات دقة عالمية مثل ±1 درجة مئوية أو ±0.5 درجة مئوية. تعتمد دقة النظام الفعلية على تحمل المقاومة، وتحمل القيمة B، وتصميم الدوائر، ودقة ADC، والتركيب، والمعايرة.

بالنسبة للمشروعات التي تتطلب ±1 درجة مئوية أو ±0.5 درجة مئوية، يجب تحديد الدقة المستهدفة أثناء طلب عرض الأسعار حتى تتمكن X-Meritan من تقييم التكوين المناسب.

خيارات المقاومة

يجب تحديد قيمة المقاومة وفقًا لدائرة القياس ونطاق درجة الحرارة المستهدف. تشتمل تكوينات NTC الشائعة على 10kΩ، و47kΩ، و100kΩ، بينما يجب تأكيد القيم والتفاوتات المتاحة الدقيقة لنموذج X-Meritan المحدد.

القيم المذكورة أعلاه هي أمثلة اختيار وليست مواصفات عالمية. وينبغي تأكيد المعلمات النهائية مع ورقة البيانات المعمول بها.

مقارنة أجهزة الاستشعار

مقارنة التكنولوجيا

بالنسبة للأنظمة الإلكترونية المدمجة ضمن نطاق درجة الحرارة المحدد، يوفر هيكل الأغشية الرقيقة مزيجًا عمليًا من الاستجابة السريعة والحجم الصغير وسهولة تكامل الدوائر.

مجالات التطبيق

المعدات الصناعية

يمكن لـ NTC المعبأ بالفيلم مراقبة درجة الحرارة في المحركات والمحولات ومعدات إمداد الطاقة. يدعم نطاق التشغيل الواسع والاستجابة السريعة المراقبة الحرارية في الوقت الفعلي.

الأجهزة الطبية

يمكن أن تستفيد موازين الحرارة الرقمية ومعدات التشخيص من السعة الحرارية المنخفضة والاستجابة الحرارية السريعة. بالنسبة للتطبيقات الطبية ذات متطلبات الدقة الصارمة، يجب التحقق من صحة نظام القياس الكامل.

الالكترونيات الاستهلاكية

الهيكل النحيف مناسب للهواتف الذكية والأجهزة القابلة للارتداء وأنظمة إدارة البطارية وغيرها من التجميعات عالية الكثافة حيث تكون مساحة التثبيت محدودة.

إلكترونيات السيارات

يمكن استخدام المستشعر لحجرة المحرك ومراقبة حزمة البطارية. تم تصميم هيكل أكسيد Mn/Ni/Co للتطبيقات التي تتضمن تغيرات في درجات الحرارة والإجهاد الحراري.

ملاحظات التكامل

التدفئة الذاتية

يجب أن يظل تيار التشغيل ضمن الحدود المحددة. يمكن أن يتسبب التيار الزائد في التسخين الذاتي ويحدث أخطاء في قياس درجة الحرارة.

التعامل الميكانيكي

تجنب الانحناء الحاد أو الضغط الزائد أو إجهاد الشد على جسم الفيلم أثناء التثبيت. تتطلب الطبقة الوظيفية الرقيقة معالجة محكمة.

لحام

استخدم ملف لحام مناسبًا وفقًا لمعايير الصناعة لتقليل الصدمة الحرارية للهيكل متعدد الطبقات. يجب التحقق من صحة شروط لحام الإنتاج قبل التصنيع الضخم.

متطلبات طلب عرض الأسعار

بالنسبة لتصنيع المعدات الأصلية والمشتريات بالجملة، يجب على المشترين تقديم قيمة المقاومة المطلوبة، وتحمل المقاومة، وقيمة B، ودرجة حرارة التشغيل، والدقة المستهدفة، ووقت الاستجابة، والأبعاد، وطريقة الاتصال، وبيئة التطبيق، والكمية المقدرة.

على سبيل المثال، يمكن أن يحدد طلب عرض الأسعار: المقاومة الاسمية 10 كيلو أوم أو 100 كيلو أوم، والتسامح ±1%، والتشغيل من -40 درجة مئوية إلى +125 درجة مئوية، ودقة النظام بمقدار ±0.5 درجة مئوية. يمكن لـ X-Meritan بعد ذلك تقييم التكوين المناسب وفقًا للتطبيق الفعلي.

يدعم X-Meritan متطلبات استشعار درجة الحرارة لمصنعي الأجهزة الإلكترونية ومشروعات OEM، بما في ذلك المقاومة الخاصة بالتطبيقات والتسامح والأبعاد ومتطلبات الأداء.

الأسئلة المتداولة

ما هي قيم المقاومة المتوفرة؟

تتضمن خيارات مقاومة NTC الشائعة 10 كيلو أوم، و47 كيلو أوم، و100 كيلو أوم. يجب تأكيد قيمة المقاومة المتاحة والتسامح وقيمة B وفقًا لنموذج X-Meritan المحدد ومتطلبات التطبيق.

هل يستطيع NTC تحقيق دقة تبلغ ±1 درجة مئوية أو ±0.5 درجة مئوية؟

تعتمد دقة درجة الحرارة النهائية على تحمل المقاومة، وتحمل القيمة B، وتصميم الدائرة، ودقة ADC، والتركيب، والمعايرة. بالنسبة للتطبيقات التي تتطلب دقة النظام ±1 درجة مئوية أو ±0.5 درجة مئوية، يمكن لشركة X-Meritan تقييم التكوين المناسب بناءً على متطلبات العميل.

ما هو نطاق درجة حرارة التشغيل؟

نطاق درجة حرارة التشغيل المحدد هو -40 درجة مئوية إلى +125 درجة مئوية، مما يجعل المستشعر مناسبًا للعديد من تطبيقات الأجهزة الصناعية والسيارات والبطاريات والطبية والإلكترونيات الاستهلاكية.

ما مدى سرعة استجابة المستشعر للتغيرات في درجات الحرارة؟

وقت الاستجابة الحرارية النموذجي هو ≥3 ثواني. يمكن أن تختلف الاستجابة الفعلية وفقًا لطريقة التثبيت والاتصال الحراري وتدفق الهواء والبيئة المحيطة.

هل يمكن لشركة X-Meritan توفير تكوينات NTC مخصصة؟

نعم. بالنسبة لمشاريع OEM والمشاريع السائبة، يمكن للعملاء تحديد قيمة المقاومة، والتسامح، وقيمة B، ونطاق درجة الحرارة، وهدف الدقة، والأبعاد، وطريقة الاتصال، ومتطلبات التطبيق الأخرى لتقييم التكوين.
