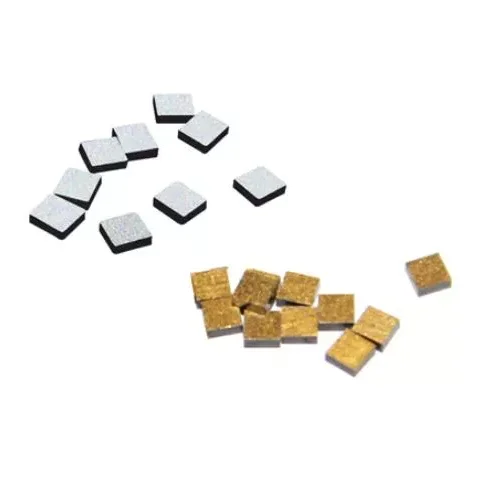

تم تصميم الثرمستورات NTC ذات درجة الحرارة المنخفضة من X-Meritan لاستشعار درجة الحرارة في البيئات منخفضة الحرارة والمبردة حيث تتطلب استجابة محددة لمقاومة درجة الحرارة. يتم تصنيع عنصر الاستشعار من مركب متكلس من أكاسيد المعادن، مما يوفر معامل درجة الحرارة السلبية اللازمة للكشف عن التغيرات في درجات الحرارة من خلال اختلاف المقاومة.
يمكن تكوين الثرمستور للتطبيقات بما في ذلك الكشف عن مستوى السائل المبرد، ومراقبة درجة حرارة لف المحرك، ومعدات الطاقة الجديدة، والأتمتة الصناعية، والمختبرات المتخصصة أو الأنظمة الطبية. يمكن تكييف خصائص المقاومة وأبعاد المستشعر والتغليف وأسلاك الرصاص والمواصفات الأخرى مع متطلبات الجهاز.
NTC لتقف علي معامل درجة الحرارة السلبية. السمة الأساسية لها هي أن المقاومة الكهربائية تتغير عكسيا مع درجة الحرارة.
درجة حرارة منخفضة → مقاومة أعلى
درجة حرارة أعلى → مقاومة أقل
عندما تتغير درجة الحرارة المحيطة، تتغير مقاومة مادة استشعار أكسيد المعدن الملبد وفقًا لذلك. تحدد دائرة القياس درجة الحرارة عن طريق قياس هذه المقاومة ومقارنتها بخاصية مقاومة درجة الحرارة المحددة للثرمستور (R/T).
يتم تحديد السلوك الكهربائي للثرمستور من خلال العلاقة بين المقاومة ودرجة الحرارة والتفاوتات المرتبطة بالمعلمات المحددة.
|
المعلمة |
وصف |
|
25 ريال |
المقاومة الاسمية تقاس عند 25 درجة مئوية |
|
قيمة ب |
يصف العلاقة بين المقاومة ودرجة الحرارة على مدى درجة حرارة محددة |
|
التسامح المقاومة |
الانحراف المسموح به عن المقاومة الاسمية |
|
ب- قيمة التسامح |
الانحراف المسموح به للقيمة B |
|
درجة حرارة التشغيل |
نطاق درجة حرارة الاستشعار المحددة |
|
القوة المقدرة |
الحد الأقصى من الطاقة المسموح بها في ظل ظروف محددة |
يجب أن تؤخذ القيم الفعلية من مواصفات المنتج المعمول بها أو بيانات الاختبار للتكوين المحدد. بالنسبة لتطبيقات درجات الحرارة المنخفضة، يجب تقييم الخصائص الكهربائية عبر نطاق الاستشعار الفعلي وليس من قيمة المقاومة البالغة 25 درجة مئوية وحدها.
يمكن تكوين الثرمستور للكشف عن مستوى السائل في الوسائط المبردة مثل النيتروجين السائل والأكسجين السائل.
يعتمد مبدأ الكشف على التغيرات في الحالة الحرارية حول عنصر الاستشعار. عندما يتغير العنصر بين الظروف المغطاة بالسائل والتعرض للبخار، تتغير مقاومته وفقًا لذلك. يمكن لدائرة القياس أو التحكم استخدام تباين المقاومة هذا لتحديد حالة مستوى السائل المقابلة.
بالنسبة لهذا التطبيق، يجب النظر في موضع الاستشعار ونطاق درجة الحرارة المستهدفة وخصائص R/T والتغليف وطريقة التثبيت معًا. ويجب أيضًا تقييم التكوين وفقًا للهيكل الفعلي للوسيط والمعدات، خاصة بالنسبة للتطبيقات التي تتضمن السوائل المبردة.
يمكن دمج الثرمستور داخل ملفات المحرك لمراقبة التغيرات في درجات الحرارة أثناء التشغيل.
يوفر NTC، المثبت بالقرب من الملف، إشارة كهربائية تعتمد على درجة الحرارة والتي يمكن توصيلها بدائرة حماية أو تحكم. تؤدي التغيرات في درجة حرارة الملف إلى تغييرات مقابلة في المقاومة، مما يسمح للنظام بتحديد الظروف الحرارية غير الطبيعية وبدء الاستجابة المطلوبة للمراقبة أو الحماية.
تتطلب تطبيقات المحركات دراسة متأنية لأبعاد المستشعر، ومتطلبات العزل، وبناء سلك الرصاص، وخصائص المقاومة، وموضع التثبيت. يجب أن يتناسب المستشعر مع مساحة اللف المتاحة مع الحفاظ على العزل الكهربائي المطلوب وترتيب التوصيل.
يمكن أيضًا دمج الثرمستور في المعدات التي تتطلب ردود فعل منخفضة الحرارة للتحكم في العملية أو الحماية أو الإدارة الحرارية.
تشمل المجالات القابلة للتطبيق معدات الطاقة الجديدة وأنظمة الأتمتة الصناعية ومعدات المختبرات وأنظمة التبريد الطبية ووحدات التبريد المتخصصة. يعتمد التكوين المناسب على درجة حرارة التشغيل والواجهة الكهربائية وظروف التثبيت وخصائص الاستشعار المطلوبة.
تتمتع X-Meritan بأكثر من 10 سنوات من الخبرة في مجال الإدارة الحرارية لأشباه الموصلات، مع قدرات تغطي تطوير المواد وتصنيع المكونات والتجميع والاختبار وتصميم حلول الإدارة الحرارية.
تدعم مرافق الإنتاج والاختبار الخاصة بها العمليات بما في ذلك اللحام، وإعادة التدفق، والتوزيع، والقطع، والختم، والمعالجة، والطباعة. يمكن أن يشمل تقييم جودة الثرمستور فحص المواد، وإنتاج العناصر، والتلبيد، والتغليف، والاختبار الكهربائي، واختبار R/T، وفحص الأبعاد، والتحقق النهائي وفقًا لمتطلبات المنتج المعمول بها.
تسلسل الإنتاج والتفتيش النموذجي هو:
تحضير المواد ← إنتاج العناصر ← التلبيد ← التغليف ← الاختبار الكهربائي ← اختبار R/T ← الفحص النهائي
حصل نظام إدارة الجودة الخاص بالشركة على شهادة ISO 9001:2015. يمكن توفير الامتثال لـ RoHS وREACH للمنتجات والتكوينات المعمول بها.
يمكن أيضًا استخدام رسومات العملاء وعيناتهم كمراجع تطوير عندما لا يفي التكوين القياسي بمتطلبات المعدات المستهدفة. يمكن إكمال التحقق من العينة قبل الإنتاج بكميات كبيرة للتأكد من المواصفات الكهربائية والميكانيكية المطلوبة.
NTC لتقف علي معامل درجة الحرارة السلبية. يتمتع الثرمستور NTC بمقاومة تتناقص مع زيادة درجة الحرارة وتزيد مع انخفاض درجة الحرارة. تسمح هذه العلاقة المتوقعة باستخدام المكون لقياس درجة الحرارة والمراقبة والحماية.
R25 هي المقاومة الاسمية المقاسة عند 25 درجة مئوية، بينما تصف القيمة B العلاقة بين المقاومة ودرجة الحرارة على نطاق درجة حرارة محدد. يتم استخدام كلاهما مع خاصية R/T المطبقة عند تقييم الثرمستور.
يمكن تكوين NTC للكشف عن مستوى السائل المبرد عندما تكون خصائص المقاومة ودرجة الحرارة والتعبئة وموضع التثبيت والواجهة الكهربائية مناسبة للتطبيق. يجب التحقق من التكوين النهائي وفقًا لدرجة حرارة التشغيل والوسط وظروف المعدات المطلوبة.
نعم. يمكن تصميم الثرمستور لمراقبة درجة حرارة لف المحرك المضمن عندما تكون أبعاده وعزله وتكوين الرصاص ونطاق درجة الحرارة والخصائص الكهربائية متوافقة مع هيكل المحرك.
