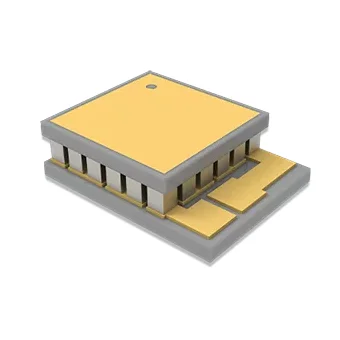

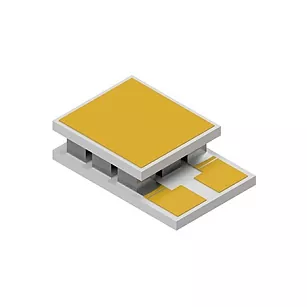

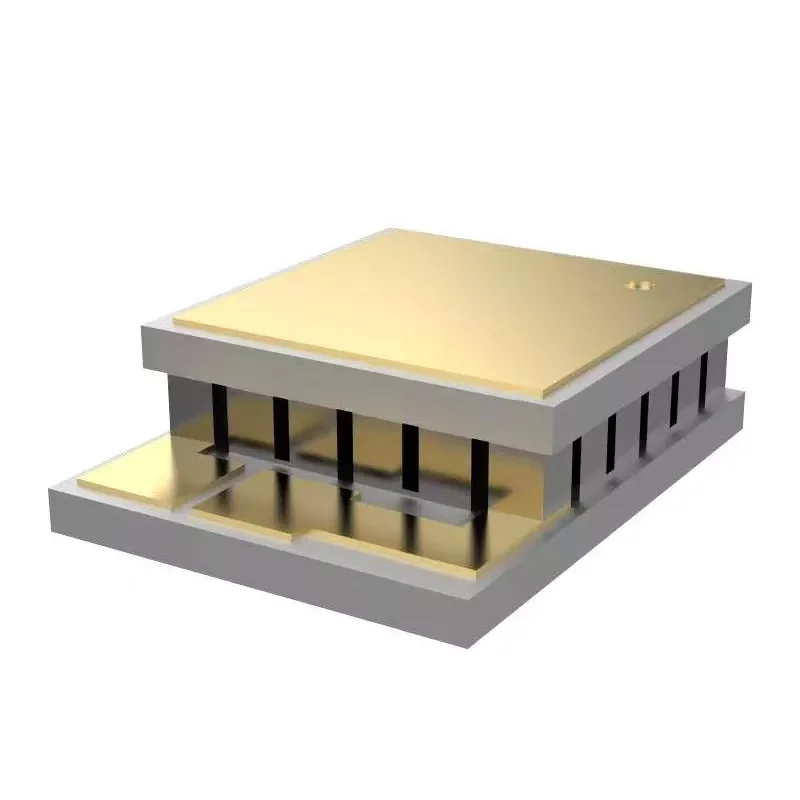

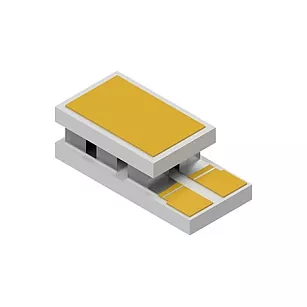

مبردات حرارية صغيرة للإلكترونيات الضوئية

تشمل X-Meritan قدرات في تطوير المواد الكهروحرارية، وتصنيع مكونات المبرد الكهروحراري (TEC)، وتصميم الحلول الحرارية. تستخدم هذه المبردات الكهروحرارية الدقيقة المخصصة للأجهزة الإلكترونية الضوئية تأثير بلتيير للتبريد أو التسخين النشط، مما يلغي الحاجة إلى الضواغط أو المبردات أو الأجزاء الميكانيكية المتحركة. إنها مناسبة للمكونات الحساسة لدرجة الحرارة مثل الثنائيات الليزرية، وأجهزة الاتصالات البصرية، وأجهزة الكشف الضوئي، ووحدات الليدار، وغيرها من المكونات الإلكترونية الضوئية المدمجة.

سمات:

●  تصميم مصغر، مناسب للتعبئة الإلكترونية الدقيقة والإلكترونية ذات المساحة المحدودة.

●  يدعم التحكم الدقيق في درجة الحرارة، مما يساعد على تقليل تأثير انحراف درجة الحرارة على أداء الجهاز.

●  هيكل التبريد ذو الحالة الصلبة، بدون أجزاء متحركة، مما يضمن التشغيل المستقر والموثوق على المدى الطويل.

●  إمكانية تحمل درجات الحرارة العالية: مناسب للتطبيقات التي تتطلب تحكمًا ثابتًا في درجة الحرارة في ظل درجات الحرارة المحيطة المرتفعة.

●  لا يوجد اهتزاز أو ضوضاء ميكانيكية: الهيكل الصلب مناسب للأنظمة البصرية الدقيقة ومعدات القياس الحساسة.

●  متوافق مع RoHS، مما يسهل التطبيق في مشاريع السوق العالمية.

سيناريوهات التطبيق:

●  التحكم في درجة الحرارة لأجهزة الاتصالات البصرية، وخاصة التحكم في درجة الحرارة الطرفية لثنائيات الليزر، وDFBs، وEMLs، وTOSA/ROSA.

●  تثبيت درجة الحرارة لأجهزة الإرسال والاستقبال LiDAR.

●  مصادر الضوء ووحدات الاستشعار في معدات الاختبارات الطبية.

●  مناضد الاختبار البصري الدقيقة ومنصات المعايرة المعملية.

●  تتطلب تعبئة التطبيقات حجمًا صغيرًا واهتزازًا منخفضًا واستجابة سريعة.

المواصفات والتخصيص

معايير الاختيار

عند اختيار المبردات الكهروحرارية الدقيقة للإلكترونيات الضوئية، ضع في اعتبارك المعلمات التالية:

الأبعاد: مخصصة بناءً على قاعدة الجهاز وغرفة التثبيت

السُمك: يجب أن يوازن بين المقاومة الحرارية وقوة التثبيت ومساحة التجميع

الحد الأقصى لتيار التشغيل: يجب أن يتطابق مع مصدر طاقة المحرك واستراتيجية التحكم في درجة الحرارة

الحد الأقصى لفرق درجة الحرارة (Delta Tmax): يعتمد على ظروف المشتت الحراري عند الطرف الساخن

سعة المضخة الحرارية (Qmax): تحدد مقدار الحرارة التي يمكن إزالتها

المقاومة والجهد: تؤثر على خسائر محرك الأقراص ودقة التحكم

عند التخصيص، سوف نؤكد:

أبعاد مصدر الحرارة: شريحة ليزر، أو حزمة TO، أو مستشعر دقيق، أو وحدة إلكترونية بصرية مدمجة.

مواد الواجهة: طلاء النيكل، أو توافق اللحام، أو متطلبات المعدن الخاصة.

نطاق درجة حرارة التشغيل: تثبيت درجة حرارة الغرفة، أو التشغيل في درجة حرارة منخفضة، أو تعويض درجة الحرارة المرتفعة.

المتطلبات الهيكلية: بنية رفيعة للغاية، أو كثافة أعلى للمضخة الحرارية، أو قيود أخرى على المساحة.

المواصفات الفنية

لماذا تختار إكس ميريتان؟

تصميم TEC مصغر: Micro TECs صغيرة يصل حجمها إلى 1.5 × 1.1 مم، وبسمك لا يقل عن 0.65 مم.

كثافة المضخة الحرارية العالية: تصل إلى حوالي 43 واط/سم²، مناسبة للتطبيقات المدمجة ذات التدفق الحراري العالي.

خبرة المواد الكهروحرارية: يدعم تطوير المواد الكهروحرارية داخل الشركة أداء TEC الأمثل والتصميمات الخاصة بالتطبيقات.

حلول TEC المخصصة: الأبعاد المخصصة، والخصائص الكهربائية، وتكوين المواد، والمعادن، وهياكل الاتصال بناءً على متطلبات التطبيق.

من النموذج الأولي إلى الإنتاج: الدعم بدءًا من التصميم الحراري وتطوير النموذج الأولي وحتى الاختبار والإنتاج بكميات كبيرة.

الأسئلة المتداولة

لماذا يعتبر هذا المنتج أكثر ملاءمة للأجهزة الإلكترونية الضوئية من المشتتات الحرارية القياسية؟

توفر المشتتات الحرارية القياسية تبريدًا سلبيًا فقط، وبالتالي تتقلب درجة حرارة الجهاز مع التغيرات في درجة الحرارة المحيطة. من ناحية أخرى، تتحكم المبردات الكهروحرارية الدقيقة في درجة الحرارة بشكل فعال، مما يعيد درجة حرارة التشغيل إلى النطاق المستهدف، مما يجعلها مثالية للأنظمة الإلكترونية البصرية الحساسة لانحراف درجة الحرارة.

ما الذي يجب أن يكون له الأولوية في مشاريع الصمام الثنائي الليزري؟

لا ينبغي أن يكون التركيز فقط على لوحة التبريد نفسها، ولكن على المسار الحراري بأكمله: الاتصال بمصدر الحرارة، ومواد الواجهة، وتصميم المشتت الحراري، وما إذا كان تيار المحرك متطابقًا بشكل صحيح.

هل تستطيع شركة X-Meritan تخصيص حجم المبرد الكهروحراري (TEC)؟

نعم. يمكن لـ X-Meritan تقييم الأحجام والتكوينات المخصصة بناءً على الرسومات الهندسية أو العينات أو مواصفات التطبيق. يتضمن التخصيص الأبعاد والخصائص الكهربائية وتكوين مادة P/N وبنية الاتصال ومتطلبات الواجهة.
