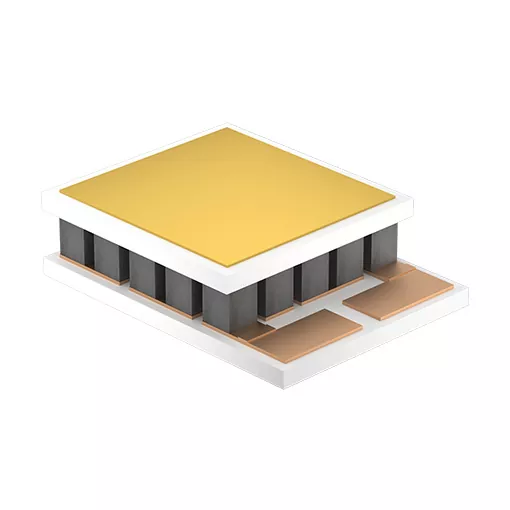

مبردات حرارية صغيرة لـ LiDAR

يقوم جهاز إرسال الليزر الموجود داخل المبردات الكهروحرارية الدقيقة لجهاز LiDAR بتوليد الحرارة أثناء التشغيل، بينما يمكن أن تختلف درجة الحرارة المحيطة بشكل كبير بين بيئات التشغيل المختلفة. إذا تغيرت درجة حرارة الليزر إلى ما هو أبعد من نطاق التشغيل المطلوب، فقد لا يحافظ الجهاز البصري على حالة التشغيل المطلوبة.

يمكن تركيب Micro-TEC مباشرة على وحدة الليزر لضخ الحرارة بشكل فعال بعيدًا عن المكون الحساس لدرجة الحرارة. على عكس المشتت الحراري السلبي، فهو لا يعتمد فقط على تبديد الحرارة الطبيعي أو القسري.

بالنسبة لمجموعات LiDAR المدمجة، فإن قيمة التطبيق الرئيسية هي التحكم الموضعي في درجة الحرارة. يمكن وضع المبرد بالقرب من مصدر الليزر دون الحاجة إلى ضاغط أو دائرة تبريد أو مكونات ميكانيكية متحركة.

المواصفات الرئيسية

تعتمد سعة التبريد الفعلية والتيار والجهد والأبعاد والأداء الحراري على تكوين Micro-TEC المحدد والحمل الحراري لمكون LiDAR.

حجم صغير لوحدات LiDAR محدودة المساحة

تتميز المبردات الكهروحرارية الدقيقة لـ LiDAR بمساحة داخلية محدودة لأن الليزر والكاشف والمكونات البصرية والدوائر الإلكترونية وهياكل تبديد الحرارة مدمجة في مجموعة واحدة.

يمكن تصنيع Micro-TECs الخاصة بنا بتكوينات صغيرة الحجم تصل إلى بضعة ملليمترات. يسمح ذلك بوضع المبرد بالقرب من الليزر أو أي مكون آخر حساس للحرارة بدلاً من شغل مساحة كنظام تبريد منفصل.

بالنسبة لمجموعات LiDAR المخصصة، يمكن تقييم أبعاد المنتج وفقًا لمساحة التثبيت المتاحة، وموضع المكون، وهيكل التثبيت، والواجهة الكهربائية.

استهلاك طاقة أقل من 1 واط

يعد استهلاك الطاقة معلمة تصميم مهمة عندما يتم دمج Micro-TEC في LiDAR للسيارة أو أي نظام إلكتروني صغير آخر.

يمكن أن تعمل مبرداتنا الحرارية الصغيرة بأقل من 1 واط في التكوينات القابلة للتطبيق. تعتمد متطلبات الطاقة الفعلية على تصميم المنتج المحدد والحمل الحراري الذي يجب التحكم فيه.

بالنسبة للتقييم الهندسي، يجب على العملاء تقديم درجة حرارة التبريد المستهدفة، والحمل الحراري، والجهد المتوفر، وأبعاد التثبيت بحيث يمكن تحديد تكوين Micro-TEC المناسب.

تبريد الحالة الصلبة بدون مبرد

تستخدم المبردات الكهروحرارية الدقيقة لـ LiDAR مواد كهروحرارية شبه موصلة بين ركائز السيراميك لنقل الحرارة عند تطبيق التيار الكهربائي.

المكون لديه:

● لا يوجد ضاغط

● لا يوجد مبرد

● لا توجد أجزاء متحركة ميكانيكية

● بنية صلبة مدمجة

● تحكم كهربائي مباشر

يعد هذا الهيكل مفيدًا لوحدات LiDAR حيث يجب تثبيت مكون التبريد بالقرب من الليزر ودمجه في مساحة ميكانيكية محدودة.

ضخ الحرارة النشط للتحكم في درجة الحرارة بالليزر

يتم استخدام Micro-TEC للتحكم في درجة حرارة المكون المستهدف بدلاً من مجرد خفض درجة حرارة مبيت LiDAR بأكمله.

عند توصيل الطاقة الكهربائية، تنتقل الحرارة من الجانب البارد إلى الجانب الساخن. يتم وضع الجانب البارد بالقرب من الليزر أو أي مكون آخر حساس لدرجة الحرارة، بينما يجب توصيل الجانب الساخن بمسار فعال لتبديد الحرارة.

ولذلك يحتاج التصميم الحراري إلى مراعاة جانبي Micro-TEC:

المكون المستهدف ← الجانب البارد Micro-TEC ← الجانب الساخن Micro-TEC ← هيكل تبديد الحرارة بتقنية LiDAR

إذا لم يتمكن الجانب الساخن من إزالة الحرارة المنقولة بشكل فعال، فسيتم تقليل أداء التبريد للنظام بأكمله.

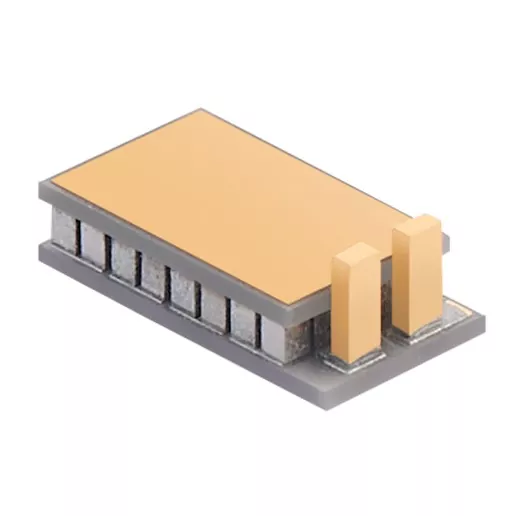

Micro-TEC مع رأس لتجميع LiDAR

بالنسبة لتصميمات LiDAR التي تتطلب واجهة ميكانيكية محددة، يمكننا توفير مبردات كهروحرارية صغيرة مع موصلات.

يمكن تقييم تكوين الرأس وفقًا لما يلي:

● مساحة التثبيت المتوفرة

● هيكل التركيب

● موضع المكون

● التوصيل الكهربائي

● متطلبات التجميع

بالنسبة للهياكل غير القياسية، يمكن للعملاء تقديم عينة موجودة أو رسم هندسي. نقوم بتقييم الهيكل قبل إنتاج العينة.

مبردات حرارية صغيرة مخصصة

قد لا يتطابق Micro-TEC القياسي مع الأبعاد أو المتطلبات الحرارية لوحدة LiDAR محددة. نحن ندعم المنتجات المخصصة بناءً على عينات العملاء أو الرسومات.

يمكن أن تغطي عملية التخصيص ما يلي:

الأبعاد ← المعلمات الكهربائية ← هيكل التركيب ← تكوين الرأس ← المتطلبات الحرارية

قبل الإنتاج الضخم، يتم إنتاج العينات لتأكيد العملاء. يتيح ذلك فحص Micro-TEC مقابل مجموعة LiDAR الفعلية قبل إطلاق كمية الإنتاج.

المعلومات المطلوبة لاختيار Micro-TEC

بالنسبة لمشروع تبريد LiDAR جديد، يمكن للعملاء تقديم المعلومات التالية:

إذا لم تكن بعض المعلمات متاحة بعد، فيمكن استخدام عينة Micro-TEC موجودة أو رسم تجميع LiDAR كنقطة بداية للتقييم الفني.

التثبيت والواجهة الحرارية

تؤثر الواجهة الحرارية بين Micro-TEC ووحدة الليزر بشكل مباشر على نقل الحرارة.

يجب أن يحافظ الجانب البارد على اتصال كافٍ مع المكون المستهدف، ويمكن استخدام مادة الواجهة الحرارية المناسبة (TIM) عندما يتطلب ذلك تصميم التجميع.

يتطلب الجانب الساخن مسارًا فعالاً لتبديد الحرارة. يجب تصميم المشتت الحراري أو المبيت أو أي هيكل تبريد آخر لإزالة الحرارة المنقولة بواسطة Micro-TEC.

ويجب أيضًا تشغيل Micro-TEC ضمن المعلمات الكهربائية المحددة له. يجب عدم تجاوز الحد الأقصى لتيار IMAX، لأن التيار الزائد يمكن أن يؤدي إلى تلف تقاطع أشباه الموصلات الكهروحرارية.

القدرة على التصنيع

تقوم شركة X-Meritan بتصنيع المبردات الكهروحرارية الدقيقة وتتحكم أيضًا في تحضير المواد الكهروحرارية الأولية.

تغطي قدراتنا الإنتاجية ما يلي:

● تحضير المواد الكهروحرارية

● معالجة المكونات الدقيقة

● اللحام

● التجميع

● التغليف الصغير

● إنتاج Micro-TEC مخصص

يدعم هيكل التصنيع هذا المشروعات التي تتطلب أبعاد Micro-TEC أو هياكل التركيب أو التكوينات الكهربائية غير القياسية.

بالنسبة لتطبيقات LiDAR المخصصة، يمكن تطوير المنتج على مستوى المواد والمكونات بدلاً من أن يقتصر على مبرد قياسي موجود.

عملية تطوير المبرد الكهروحراري الصغير

بالنسبة لمشاريع التبريد LiDAR المخصصة، فإننا نتبع عملية تطوير قائمة على العينات:

رسم العميل / العينة ← التقييم الفني ← تصميم المنتج ← إنتاج العينة ← تأكيد العينة ← الإنتاج الضخم

تسمح مرحلة تأكيد العينة بفحص الأبعاد، وهيكل التركيب، والتوصيل الكهربائي، وتوافق التجميع قبل الإنتاج الضخم.

التطبيقات

يمكن استخدام المبردات الحرارية الكهربائية الدقيقة للتحكم في درجة الحرارة لما يلي:

● أجهزة إرسال الليزر LiDAR

● المكونات الإلكترونية الضوئية الحساسة لدرجة الحرارة

● وحدات بصرية مدمجة

● تجميعات LiDAR للسيارات

● المكونات الإلكترونية المصغرة الأخرى التي تتطلب تبريدًا نشطًا موضعيًا

الجودة وخبرة التصدير

تتمتع X-Meritan بأكثر من 10 سنوات من الخبرة في مجال التبريد المصغر لأشباه الموصلات وتوفر منتجات Micro-TEC للأسواق الدولية.

حصلت الشركة على شهادتي ISO وCE، وتقوم بتصدير المنتجات إلى أوروبا وأمريكا الشمالية وأمريكا الجنوبية وجنوب شرق آسيا وأسواق أخرى.

تغطي خبرتنا الفنية اتصالات الألياف الضوئية، والمعدات الطبية الصناعية، وإلكترونيات السيارات الذكية، والإلكترونيات الاستهلاكية، وتطبيقات الأبحاث.

التعليمات

ما المعلومات التي تحتاجها لتحديد Micro-TEC لـ LiDAR؟

تتضمن المعلومات الأكثر فائدة الحمل الحراري للمكونات، ودرجة الحرارة المستهدفة، والجهد المتوفر، والحد الأقصى للتيار، وأبعاد التثبيت، وهيكل التركيب، وطريقة تبديد الحرارة من الجانب الساخن. ويمكن أيضًا استخدام رسم أو عينة Micro-TEC موجودة للتقييم.

ما مدى صغر حجم Micro-TEC؟

يمكن لشركة X-Meritan تصنيع تكوينات Micro-TEC حتى بضعة ملليمترات، اعتمادًا على الهيكل والأداء المطلوبين. يجب تأكيد الأبعاد النهائية وفقًا للطلب.

هل يمكنك عمل Micro-TEC وفقًا لرسم LiDAR الخاص بنا؟

نعم. نحن ندعم التخصيص بناءً على رسومات العملاء أو العينات. يتم أخذ عينات من المنتج وتأكيده قبل الإنتاج الضخم.

هل يمكنك تزويد Micro-TEC برأس؟

نعم. تتوفر تكوينات الرأس للتطبيقات التي تتطلب بنية تركيب أو اتصال محددة. تم تأكيد تصميم الرأس الدقيق وفقًا لمجموعة LiDAR.

هل يمكن أن يعمل Micro-TEC بأقل من 1 وات؟

نعم، يمكن أن تعمل التكوينات المطبقة بأقل من 1 وات. ويعتمد استهلاك الطاقة الفعلي على تصميم Micro-TEC، وظروف التشغيل، والحمل الحراري.

ما هو الاهتمام الرئيسي بالتثبيت؟

أهم نقطتين هما الاتصال الحراري من الجانب البارد وتبديد الحرارة من الجانب الساخن. يحتاج الجانب البارد إلى اتصال فعال مع المكون المستهدف، بينما يجب أن يكون للجانب الساخن مسار كاف لإزالة الحرارة المنقولة.

هل يمكن استخدام Micro-TEC بشكل مستمر؟

يعتمد التشغيل المستمر على تكوين Micro-TEC المحدد وظروف التشغيل الكهربائية والحرارية المحددة. يجب تشغيل المنتج ضمن حدود الجهد والتيار المحددة، ويجب تبريد الجانب الساخن بشكل مناسب.

ماذا يحدث إذا تم تجاوز تيار IMAX؟

يمكن أن يؤدي تجاوز تيار IMAX المحدد إلى حدوث إجهاد كهربائي وحراري مفرط وقد يؤدي إلى تلف تقاطع أشباه الموصلات الكهروحرارية. ولذلك يجب تشغيل Micro-TEC ضمن نطاقه الكهربائي المحدد.

توفر X-Meritan مبردات كهروحرارية دقيقة لـ LiDAR بهياكل صغيرة الحجم، وتبريد بلتيير بالحالة الصلبة، وتكوينات تركيب مخصصة، وتطوير قائم على العينات.

بالنسبة لمشروع تبريد LiDAR جديد، أرسل لنا الرسم أو العينة أو أبعاد التثبيت أو الحمل الحراري أو درجة الحرارة المستهدفة أو مواصفات Micro-TEC الحالية. يمكننا تقييم المتطلبات وتطوير Micro-TEC المطابق لتأكيد العينة قبل الإنتاج الضخم.
