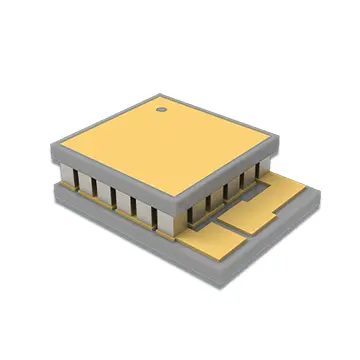

تعد المبردات الكهروحرارية الدقيقة لأجهزة الكشف من X-meritan مكونات أساسية للإدارة الحرارية مصممة لمعدات الكشف عالية الدقة. تم تصنيعها باستخدام مواد كهروحرارية مقذوفة خاصة وإزالة الهياكل الميكانيكية الموجودة في أنظمة التبريد التقليدية، فهي توفر بيئة تبريد مستقرة وعميقة لمختلف أنظمة الكشف الدقيقة.
قادرة على العمل في الأماكن الضيقة والبيئات ذات درجات الحرارة العالية، تعمل هذه المبردات على حل تحديات الصناعة بشكل فعال مثل تداخل الضوضاء الحرارية، ودقة التصوير غير الكافية، والحساسية المنخفضة. يتم استخدامها على نطاق واسع في مجالات تشمل الكشف الإلكتروني البصري، والاستشعار بالأشعة تحت الحمراء، وLiDAR، وأجهزة الدقة العلمية، وتعمل كمكونات أساسية للتحكم في درجة الحرارة لمعدات الكشف الدقيقة المتطورة.
تم تطوير هذه المبردات الكهروضوئية الدقيقة للكاشفات استنادًا إلى تأثير بلتيير الكهروحراري الكلاسيكي، وذلك باستخدام مبادئ التبادل الحراري لأشباه الموصلات ذات الحالة الصلبة لتحقيق التحكم في درجة الحرارة دون الحاجة إلى وسائط التبريد.
يتكون قلب الجهاز من أذرع مزدوجة حرارية مصنوعة من مادتين مختلفتين من أشباه الموصلات؛ عندما يتدفق التيار عبر الوصلة، يحدث انتقال عكسي للحرارة، مما يؤدي إلى التبريد (امتصاص الحرارة) في أحد الطرفين والتدفئة (تبديد الحرارة) في الطرف الآخر.
من خلال التنظيم الدقيق لاتجاه وحجم التيار، يمكن للجهاز التبديل بمرونة بين وضعي التبريد والتدفئة، مما يضمن التحكم الدقيق والثابت في درجة الحرارة. لا تتضمن العملية أي مبردات أو أجزاء متحركة ميكانيكية أو تآكل ناتج عن الاهتزاز، مما يجعلها حلاً مثاليًا للتحكم في درجة الحرارة منخفض التداخل لمعدات الكشف الدقيقة.
تم تحسين هذه المبردات خصيصًا للتطبيقات ذات المساحة المحدودة مثل الأجهزة الإلكترونية الضوئية وتقنية LiDAR والكاشفات الدقيقة، حيث تستخدم تقنية وحدة الرقاقة الخاصة، وتحقق سمكًا لا يقل عن 0.2 مم فقط.
ومن خلال تحسين التصميم الهيكلي للمكونات الحرارية، توفر الأجهزة قدرات ضخ حرارية عالية الكفاءة ضمن مساحة صغيرة للغاية. وهذا يدعم تصميمات المعدات المتكاملة للغاية ويلبي بشكل مثالي متطلبات تركيب الأجهزة الدقيقة.
قادرة على تحقيق تبريد عميق لمواد الاستشعار الأساسية - مثل Mercury Cadmium Telluride (MCT) - تعمل هذه المبردات بشكل فعال على منع تداخل الضوضاء الحرارية أثناء التشغيل وتقليل فقدان الإشارة. من خلال الاستفادة من البيئة المبردة المستقرة، يعمل النظام بشكل كبير على تحسين دقة تصوير الكاشف ونسب الإشارة إلى الضوضاء مع تسريع سرعات الاستجابة، وبالتالي تحسين الأداء الأساسي لمعدات الكشف بشكل شامل.
يحقق تحكمًا ثابتًا في درجة الحرارة بدقة فائقة (±0.1 درجة مئوية)، مما يضمن بقاء المعدات الحساسة لدرجة الحرارة والأدوات الحرارية المدمجة ووحدات الكشف الدقيقة ضمن نطاقات درجة حرارة التشغيل المثالية على المدى الطويل.
يستخدم تصميم التبادل الحراري ذو الحالة الصلبة الذي لا يتطلب أي مبردات ويزيل التآكل الميكانيكي وتداخل الاهتزاز، مما يلبي المتطلبات الصارمة للدقة العالية والاستقرار.
يتميز بإدارة الإنتاج الداخلي الشاملة - التحكم في كل خطوة بدءًا من تركيب المواد الخام وحتى معالجة المنتج النهائي - لضمان الأداء المتسق وعمر الخدمة الطويل عبر كل دفعة.
|
المعلمة |
القيمة / المدى |
|
أقصى سعة تبريد (كيوماكس) |
≥ 5.0 وات (@Th=27°C, ΔT=0) |
|
أقصى فرق في درجة الحرارة (ΔTmax) |
≥ 70 درجة مئوية (@Th=27 درجة مئوية، I=Imax) |
|
الحد الأقصى لتيار التشغيل (إيماكس) |
1.8 أ ± 5% |
|
الحد الأقصى لجهد التشغيل (يوماكس) |
4.2 فولت |
|
الحد الأدنى للسمك |
0.2 ملم (قابل للتخصيص) |
|
دقة التحكم في درجة الحرارة |
± 0.1 درجة مئوية |
|
درجة حرارة اللحام الموصى بها |
≥ 180 درجة مئوية (متوافق مع خالي من الرصاص) |
|
نطاق درجة حرارة التخزين |
-40 درجة مئوية ~ +80 درجة مئوية |
يوفر دعمًا للتبريد العميق لمختلف أجهزة الكشف عن التصوير بالأشعة تحت الحمراء وعالية الوضوح، مما يعزز الدقة ونسب الإشارة إلى الضوضاء بشكل فعال؛ مناسبة للتطبيقات عالية الأداء مثل التصوير الصناعي والمراقبة الأمنية والاستشعار الدقيق.
مناسبة لأجهزة القياس المبردة، والأدوات الحرارية المدمجة الدقيقة، وأجهزة الاختبار المعملي؛ يحافظ على درجة حرارة تشغيل ثابتة للتخلص من أخطاء القياس الناتجة عن تقلبات درجات الحرارة، مما يضمن دقة البيانات واستقرارها.
تم تصميم المبردات الكهروحرارية الدقيقة لأجهزة الكشف خصيصًا للكشف الإلكتروني البصري، وتقنية LiDAR، وأنظمة الكشف المدمجة المصغرة. يتيح حجمها الصغير للغاية تبادل الحرارة بكفاءة، وحل تحديات الصناعة فيما يتعلق بتبديد الحرارة والتحكم في درجة الحرارة في المعدات الدقيقة المصغرة، مما يجعلها مثالية للأنظمة المتكاملة عالية الكثافة.
وبعيدًا عن معدات الكشف، تلبي هذه الحلول احتياجات التحكم في درجة الحرارة عبر تطبيقات متنوعة - بما في ذلك المكونات الإلكترونية الاستهلاكية الدقيقة، وأدوات البحث العلمي، ومعدات الاختبار الطبي الحيوي - مما يدل على تنوع استثنائي وقدرة على التكيف.
باعتبارها واحدة من الشركات المصنعة المحلية القليلة التي تمتلك سلسلة توريد كاملة للتبريد الكهروحراري، تتولى X-meritan عملية الإنتاج بأكملها داخل الشركة - بما في ذلك تركيب المواد الكهروحرارية، ومعالجة الرقائق، وتغليف الأجهزة، وتطوير الحلول المخصصة - مما يضمن الدقة ومراقبة الجودة من المصدر.
يقدم X-meritan التخصيص للأبعاد غير القياسية، ومعلمات الطاقة، والطلاءات الخاصة بناءً على رسومات أو عينات معدات العميل، مما يلبي احتياجات التكامل المحددة لنماذج الكاشف المختلفة.
كما نقدم أيضًا خدمات احترافية لمطابقة المقاومة الحرارية واختيار المكونات على مستوى النظام، مما يساعد العملاء على تقصير دورات تطوير منتجاتهم.
تم تحسين التصاميم الهيكلية للبيئات الصناعية ذات درجات الحرارة العالية والظروف الخارجية المعقدة. تتميز منتجاتنا بالقوة الميكانيكية العالية ومقاومة التداخل القوية، مما يضمن التشغيل المستقر على المدى الطويل في البيئات القاسية مع تلبية احتياجات تطبيقات البحث المدني والصناعي والعلمي.
تلبي منتجات X-meritan معايير الجودة الدولية ويتم تصديرها إلى الأسواق بما في ذلك أوروبا وأمريكا الشمالية وجنوب شرق آسيا؛ تشمل قاعدة عملائنا شركات Fortune 500 والمختبرات الرئيسية الوطنية. نحن مدعومون بفريق فني محترف يتحدث الإنجليزية، مما يضمن التواصل الفني السلس والدعم الشامل لما بعد البيع.
تم اعتماد منشأة التصنيع التابعة لشركة X-meritan بموجب ISO 9001:2015 وIATF 16949 (ينطبق على أجهزة الكشف المخصصة للسيارات). تتوافق جميع منتجات micro-TEC مع اللوائح البيئية RoHS وREACH. يمكن التحقق من الأداء الحراري والموثوقية وفقًا لمعايير اختبار MIL-STD-883 عند الطلب.
لا تحتوي هذه السلسلة من المبردات على أي أجزاء ميكانيكية متحركة - مثل التروس أو المحامل - كما أنها خالية من التآكل، مما يؤدي إلى عمر خدمة طويل بشكل استثنائي ولا يتطلب أي صيانة روتينية معقدة. يحتاج المستخدمون ببساطة إلى الالتزام الصارم بمعايير معلمات الجهاز وتجنب تجاوز الحد الأقصى لتيار التشغيل (Imax) لمنع حدوث مشكلات مثل إرهاق الجهاز أو تدهور الأداء بشكل فعال، وبالتالي ضمان تشغيل مستقر على المدى الطويل.
يعتمد الاختيار بشكل أساسي على ثلاثة معايير رئيسية: أولاً، قدرة التبريد القصوى (Qcmax) - حد قدرة التبريد عندما يكون فرق درجة الحرارة بين الجانبين الساخن والبارد 0 درجة مئوية، وهو ما يحدد حد تبريد الجهاز؛ ثانيًا، الحد الأقصى لتيار التشغيل المسموح به (Imax) - والذي يجب أن يتطابق مع معلمات نظام إمداد الطاقة لتجنب التحميل الزائد؛ وثالثًا، الأبعاد المادية - والتي يجب أن تتناسب تمامًا مع قيود مساحة تركيب المعدات. من أجل الاختيار الدقيق، يمكنك توفير ظروف تشغيل المعدات الخاصة بك ومعلمات التثبيت، وسوف نقدم لك حل اختيار احترافي مجاني.
نحن ندعم التخصيص الشامل وغير القياسي، مما يسمح بإنتاج أجهزة micro-TEC بأبعاد محددة وتقييمات طاقة وطلاءات بناءً على رسومات العملاء أو عيناتهم. نحن نقدم خدمات اختبار العينات قبل الإنتاج الضخم؛ يبدأ التصنيع بكميات كبيرة فقط بعد أن يؤكد العميل أن العينة تلبي مواصفات الأداء، مما يضمن توافق المنتج وجودته طوال العملية.
ومن خلال الاستفادة من مرافق التصنيع واسعة النطاق الخاصة بنا، فإننا نضمن جداول تسليم مستقرة ويمكن التحكم فيها. تخضع جميع المنتجات لجولات متعددة من الاختبارات للتأكد من الدقة والثبات والمتانة البيئية قبل مغادرة المصنع، مع الالتزام الصارم بمعايير نظام الجودة ISO. في حالة حدوث مشكلات في الجودة لا يسببها المستخدم، فإننا نقدم تعويضات الضمان والمعالجة الفنية، إلى جانب الدعم الفني لدورة الحياة الكاملة.
بالنسبة للأحجام أو الطلاءات غير القياسية، فإننا نقدم تقييمًا هندسيًا مجانيًا خلال يومي عمل. يستغرق إنتاج العينة عادةً من 10 إلى 15 يوم عمل؛ الإنتاج الضخم (موك = 100 قطعة) يستغرق 20-25 يوم عمل بعد الموافقة على العينة. يتم التنازل عن رسوم NRE (الهندسة غير المتكررة) للطلبات التي تزيد عن 500 قطعة.
