تقوم شركة X-Meritan بتصنيع تجميعات دقيقة باستخدام مبردات كهروحرارية صغيرة للتخلص من الاختناقات الحرارية ومخاطر إطلاق الغازات وتعقيدات التجميع المرتبطة بتركيب مكونات التبريد المنفصلة. من خلال دمج عناصر بلتيير صغيرة، وقواعد رأسية مخصصة (Kovar، وCuW، وHTCC/LTCC)، وثرمستورات التغذية المرتدة في ظروف غرفة الأبحاث، يشكل هذا الحل مجموعة فرعية جاهزة للتركيب جاهزة للتركيب. يعمل التبريد الموضعي النشط أسفل الشريحة الضوئية مباشرة على تقليل الضوضاء المظلمة في صفائف المستشعرات ويقفل أطوال موجات الانبعاث لثنائيات الليزر عالية الطاقة.

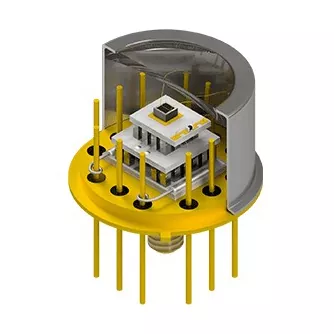

يتم استخدامها على نطاق واسع عبر أجهزة إرسال واستقبال الاتصالات، وأجهزة VCSEL، وأجهزة الاستشعار الطيفية المصغرة. تتميز قواعد الرأس بوجود كوفار مطلي بالنيكل/الذهب أو الفولاذ مع هندسة دبوس مخصصة (أسطوانية، أو أطراف مسطحة، أو رأس مسمار) لتبسيط ربط الأسلاك الداخلية.
|
نمط الحزمة |
المواد الأساسية |
خيارات الدبوس |
التطبيق الأساسي |
التدريج TEC |
|
إلى 8 |
كوفار / فولاذ مطلي بالذهب |
6، 12، 16 دبابيس |
أجهزة كشف الغاز والأشعة تحت الحمراء وXRF |
واحدة إلى 4 مراحل |
|

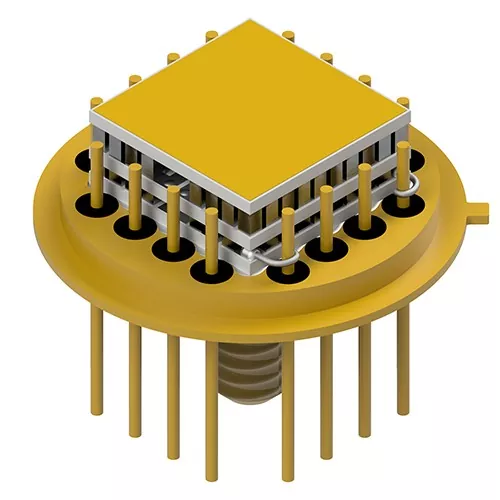

TO-39 |
كوفار |
6، 8+ دبابيس |
صفائف الاستشعار التحليلية |
واحدة إلى مرحلتين |
|
TO-46 |
كوفار |
5، 6 دبابيس |
VCSELs وأجهزة الاستشعار الدقيقة |
مرحلة واحدة |
|
TO-66 |
كوفار |
6، 9 دبابيس |
وحدات كاشفة عالية الكثافة |
واحدة إلى 4 مراحل |
|
TO-37 / TO-13 |
كوفار / ستيل |
6 إلى 16 دبابيس |
مصفوفات الأشعة تحت الحمراء متعددة القنوات |
واحدة إلى مرحلتين |
تم تصميمه خصيصًا للأحمال الحرارية متعددة الواط ومصفوفات الكاشف الضوئي الكثيفة حيث تكون الصلابة الهيكلية والاستواء المشترك الدقيق أمرًا بالغ الأهمية.
|
نوع الضميمة |
مواد البناء |
عدد الدبوس |
جهاز الهدف النموذجي |
|

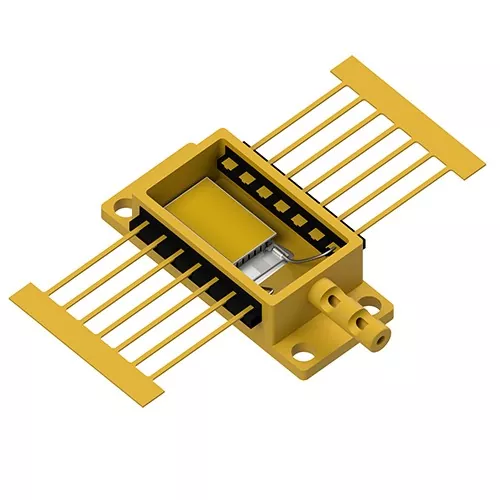

بي تي إف (الفراشة) |
كوفار مع قاعدة النحاس والتنغستن (CuW). |
14 دبابيس |
مضخات الليزر وأجهزة إرسال الاتصالات |
|
HHL (الحمل الحراري العالي) |
كوفار أو الفولاذ أو النحاس المولي (CuMo) |
9 دبابيس |
الليزر الصناعي عالي الطاقة |
|
بس-28 / بوكس |
حاويات كوفار مطلية بالنيكل/الاتحاد الأفريقي |
28 دبابيس |
كاشفات بصرية متعددة العناصر |
|
توسا / روزا |
كوفار مع موزعات الحرارة CuW |
مخصص |
جمعيات الإرسال والاستقبال الفرعية المصغرة |
|
اتش تي سي سي / ال تي سي سي |
سيراميك عالي/منخفض الحرارة |
دبابيس المصفوفة |
صفائف كاشف ضوئي منخفض الضوضاء |
الربط الجزئي سهل الانصهار: يتم لحام الوحدات الفرعية باستخدام التشكيلات سهلة الانصهار AuSn مباشرة إلى رؤوس العبوة، مما يؤدي إلى التخلص من الإيبوكسيات الموصلة وتجنب إطلاق الغازات العضوية في الأختام المحكمة.
منع الضوضاء الداكنة: يعمل التبريد الموضعي النشط على خفض درجات حرارة وصلات صفيف الكاشف الضوئي، مما يقلل التيار الحراري الداكن ويحسن نسب الإشارة إلى الضوضاء الإجمالية (S/N).
تكوينات إطار الرصاص المرنة: يمكن تعديل دبابيس الرأس بأسطح مسطحة أو أطراف مسننة لتقليل محاثة الحلقة وتبسيط عمليات ربط الأسلاك الآلية.

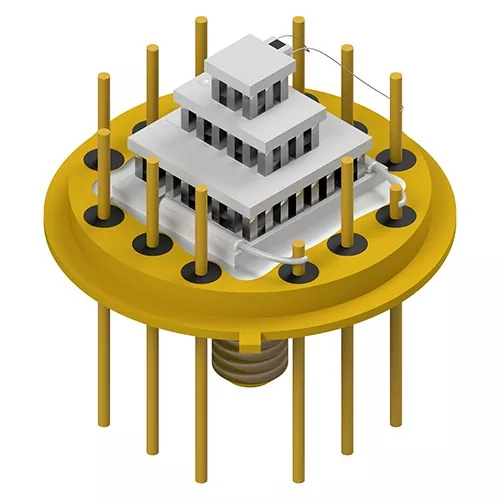

قدرات التدريج متعددة المراحل: يستوعب تكوينات micro-TEC من مرحلة واحدة إلى 4 مراحل للتطبيقات التي تتطلب فروق تبريد عميقة (ΔT> 70 درجة مئوية).
التعبئة والتغليف المطورة بشكل مشترك (JDP): الدعم الهندسي الكامل للتطبيقات بدءًا من النمذجة الحرارية بمساعدة الكمبيوتر (CAD) واختيار المواد وحتى النماذج الأولية السريعة للعينات والتصنيع بكميات كبيرة.
يوفر استقرار الطول الموجي لأجهزة الإرسال والاستقبال TOSA/ROSA، وليزر EML، وشبكات DWDM عن طريق قفل درجة حرارة وصلة الليزر تحت درجات حرارة الحالة المتغيرة.
توفر التجميعات المزودة بالمبردات الكهروحرارية الدقيقة منصات الركيزة الباردة لفلورة الأشعة السينية (XRF) وأجهزة استشعار الأشعة تحت الحمراء غير المشتتة (NDIR)، مما يمنع انحراف الإشارة أثناء التحليل البيئي.
يدير التدفق الحراري داخل حزم الفراشة (BTF) والحمل الحراري العالي (HHL)، مما يحافظ على جودة الشعاع ويطيل عمر الصمام الثنائي.
تبريد صفائف المستوى البؤري (FPA)، وكاشفات الرؤية الليلية، وأجهزة استشعار التوجيه البصري المعرضة لاهتزازات ميكانيكية قاسية وصدمات حرارية.
التعبئة والتغليف في غرف الأبحاث داخل الشركة: تتم جميع عمليات وضع micro-TEC وربط الأسلاك وعمليات الختم في بيئات خاضعة للرقابة لمنع الأكسدة واحتباس الرطوبة.
فحص المعلمات بنسبة 100%: تخضع كل التجميعات التي تحتوي على مبردات كهروحرارية صغيرة لاختبار مقاومة التيار المتردد (Rac)، ومقاومة العزل، والاستجابة الحرارية، وتفاوتات الأبعاد قبل الشحن.
سلامة سلسلة التوريد التي يمكن تتبعها: تضمن الشراكة المباشرة مع الشركات المصنعة للرؤوس المعتمدة التصاق الطلاء الذهبي، وضيق الفراغ، والامتثال الصارم لمعايير ISO9001.
تعمل التجميعات المدمجة مسبقًا على التخلص من اللحام الدقيق اليدوي المعقد، وتضمن سلامة الروابط سهلة الانصهار التي تم التحقق منها من قبل المصنع (تقليل Rth)، وتمنع التلوث الناتج عن إطلاق الغازات داخل العبوات المغلقة.
نعم. من خلال برنامج التغليف للتطوير المشترك (JDP) الخاص بنا، يمكن للعملاء إما الاختيار من رؤوس Kovar/CuW القياسية أو شحن المساكن الخاصة لتكامل TEC في المصنع وربط الأسلاك.
على عكس المواد اللاصقة العضوية أو اللحامات الناعمة القياسية، يوفر الترابط سهل الانصهار AuSn توصيلًا حراريًا أعلى، وعدم إطلاق الغازات العضوية، وقوة مشتركة قوية تتحمل عمليات ربط القوالب ذات درجة الحرارة العالية.
يرجى تقديم نمط الحزمة المستهدفة (على سبيل المثال، TO-8، BTF)، والحمل الحراري (Qc)، وفرق درجة الحرارة المستهدفة (ΔT)، ومتطلبات تكوين الدبوس، وحدود جهد/تيار القيادة المفضلة.
