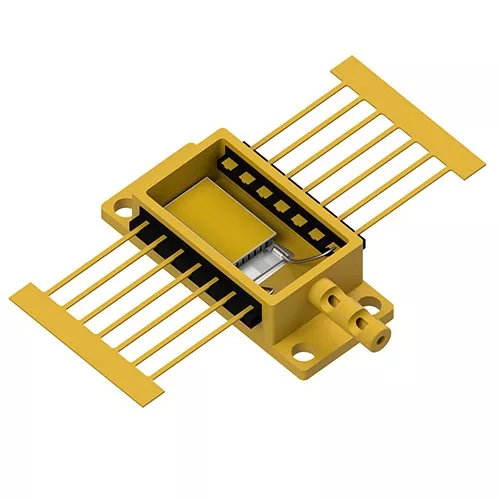

X-Meritan هي شركة تصنيع صينية متخصصة في حلول تجميع تبريد Peltier المستندة إلى التكنولوجيا الحرارية المتقدمة لأشباه الموصلات. تعمل المجموعة من خلال تأثير بلتيير لأشباه الموصلات، حيث تنقل الحرارة بين لوحين من السيراميك عندما يمر التيار الكهربائي عبر المواد الكهروحرارية. على عكس أنظمة التبريد الميكانيكية، فإنه يعمل بدون ضواغط أو مبردات، مما يساعد على تقليل الاهتزاز والضوضاء ومتطلبات الصيانة لتطبيقات التبريد الدقيقة. ويجمع التصميم المتكامل بين الوحدات الكهروحرارية وهياكل تبديد الحرارة، مما يسمح بالتركيب في معدات مدمجة حيث يتطلب التحكم الدقيق في درجة الحرارة.
يسمح الهيكل المدمج بالتكامل مع المعدات ذات مساحة التثبيت المحدودة. المظهر الجانبي الرفيع مناسب للوحدات البصرية والأجهزة الطبية المحمولة والأنظمة الأخرى التي تتطلب تحكمًا حراريًا فعالاً.
يتيح مبدأ العمل الكهروحراري الاستجابة السريعة للتبريد أو التسخين بعد تنشيط الطاقة، مما يساعد المعدات على الوصول إلى ظروف درجة الحرارة المستقرة بشكل أسرع.
يمكن التحكم في أداء التبريد والتدفئة عن طريق ضبط التيار الكهربائي، مما يوفر تنظيمًا مرنًا لدرجة الحرارة للمكونات الإلكترونية والبصرية الحساسة.
مع عدم وجود مكونات متحركة داخلية، يقلل التجميع من الاهتزاز الميكانيكي وضوضاء التشغيل مع دعم التشغيل المستمر في البيئات الصناعية.
|
اسم المنتج |
وحدة تبريد مع مجموعة المشتت الحراري |
|
أقصى فرق في درجة الحرارة (ΔT) |
≥ 67 درجة مئوية إلى 72 درجة مئوية (في بيئة الفراغ) |
|
قدرة التبريد القصوى |
نطاق كامل يغطي من بضعة واط إلى عدة مئات من واط |
|
ماكس جهد التشغيل |
قياسي: 3.9 فولت، 15.4 فولت، 24 فولت، 31.1 فولت (قابل للتخصيص) |
|
ماكس التشغيل الحالي |
نطاق التغطية من 1A إلى 20A+ |
|
مادة لوحة السيراميك |
الألومينا (Al2O3) / نيتريد الألومنيوم (AlN، الموصلية الحرارية العالية) |
|
أبعاد |
15 مم × 15 مم إلى 62 مم × 62 مم (قابل للتخصيص) |
1. الركيزة الخزفية عالية الأداء: توفر ألواح السيراميك المصنوعة من الألومينا (Al2O3) أو نيتريد الألومنيوم (AlN) العزل الكهربائي والتوصيل الحراري مع دعم مكونات أشباه الموصلات.
2. المزدوجات الحرارية لأشباه الموصلات: يتم توصيل أزواج أشباه الموصلات من النوع P والنوع N من خلال اللحام الدقيق لتوليد التأثير الكهروحراري لنقل الحرارة.
3. التغليف الوقائي: تساعد مواد الختم على حماية المكونات الداخلية من الرطوبة والأكسدة أثناء التشغيل.
4. الخيوط الكهربائية: تدعم الخيوط المتينة نقل التيار المستقر والتكامل في الأنظمة الصناعية أو الإلكترونية.
1. فرق كبير في درجة الحرارة: يمكن للتجميع تحقيق أقصى فرق في درجة الحرارة (ΔTmax) يبلغ 60-70 درجة مئوية، مما يوفر أداء تبريد موضعي للمعدات الدقيقة التي تعمل في ظل ظروف بيئية مختلفة.
2. تشغيل مستقر طويل الأمد: يقلل هيكل الحالة الصلبة من التآكل الميكانيكي ويدعم التشغيل المستمر دون تدهور الأداء الناتج عن المكونات المتحركة.
3. خيارات الجهد الكهربي المرنة: تسمح مواصفات الجهد المختلفة بالتكامل في الأنظمة الإلكترونية المختلفة، بما في ذلك المعدات البصرية والأجهزة الطبية وتطبيقات السيارات.
4. نقل الحرارة بكفاءة: يؤدي الجمع بين العناصر الكهروحرارية وهياكل المشتت الحراري إلى تحسين كفاءة تبديد الحرارة مع الحفاظ على حجم التثبيت المدمج.
1. الاتصال البصري: يُستخدم للحفاظ على درجات حرارة ثابتة في الوحدات البصرية والمعدات الضوئية لدعم الأداء المتسق.
2. معدات الاختبار الطبي: يتم تطبيقها في أنظمة التشخيص والمختبرات حيث يتطلب التنظيم الحراري الدقيق.
3. إلكترونيات السيارات: مناسبة للأنظمة الإلكترونية المدمجة التي تتطلب إدارة فعالة للحرارة.
4. أدوات المختبر: توفر وظائف التدفئة والتبريد التي يمكن التحكم فيها لمعدات الاختبار الدقيقة.
1. ملامسة السطح: حافظ على الأسطح الملامسة مستوية ثم ضع الشحم الحراري بالتساوي. قم بربط البراغي بالتساوي لمنع الضغط غير المتساوي الذي قد يؤدي إلى تلف ألواح السيراميك.
2. تبديد الحرارة: قم بتركيب المشتت الحراري المناسب على الجانب الساخن لتجنب تراكم الحرارة والحفاظ على كفاءة التبريد.
3. الحماية من الرطوبة: في البيئات الرطبة، قم بحماية توصيلات الأسلاك وحوافها من التعرض للرطوبة لتقليل مخاطر الأكسدة.
4. التنظيف المنتظم: قم بإزالة الغبار من الرادياتير والمشتت الحراري بانتظام للحفاظ على أداء تدفق الهواء والتبادل الحراري.
تتخصص شركة X-Meritan في تطوير تكنولوجيا تبريد أشباه الموصلات وحلول الإدارة الحرارية. بدعم من فريق البحث والتطوير بقيادة 6 حملة دكتوراه وفريق إنتاج يضم أكثر من 200 شخص، تركز الشركة على تطوير المنتجات وعمليات التصنيع وإدارة الجودة. مع نظام إدارة الجودة المعتمد وفقًا لمعايير ISO9001:2015 وIATF16949:2016، إلى جانب شهادات UL وCQC لمتطلبات سلامة المنتج، تحافظ X-Meritan على إجراءات تصنيع منظمة لدعم الأداء المستقر والجودة المتسقة.
بفضل خبرتها في مجال التكنولوجيا الكهروحرارية وتكامل نظام التبريد، توفر شركة X-Meritan حلول تجميع التبريد Peltier للاتصالات البصرية والمعدات الطبية والتطبيقات الدقيقة الأخرى. تجمع الشركة بين الخبرة في مجال تكنولوجيا أشباه الموصلات وقدرات التصنيع وعمليات مراقبة الجودة لتطوير حلول موثوقة للإدارة الحرارية لمتطلبات التطبيقات المختلفة.
ج: إنها تستخدم تقنية أشباه الموصلات الكهروحرارية بناءً على تأثير بلتيير لنقل الحرارة بدون مكونات التبريد الميكانيكية.
ج: لا يحتوي الهيكل الصلب على أجزاء متحركة، مما يساعد على تحقيق التشغيل الهادئ مع تقليل الاهتزاز.
ج: يمكن تصنيع الألواح الخزفية من مواد الألومينا (Al2O3) أو نيتريد الألومنيوم (AlN).
ج: يمكن تطبيق مجموعة تبريد بلتيير في معدات الاتصالات البصرية، وأنظمة الاختبارات الطبية، وإلكترونيات السيارات، وأدوات المختبرات.
ج: نعم. يمكن اختيار جهد التشغيل والمواصفات الحالية وفقًا لمتطلبات النظام المختلفة.
ج: يساعد تبديد الحرارة المناسب، وأحواض الحرارة النظيفة، والحماية من الرطوبة في الحفاظ على التشغيل المستقر.
