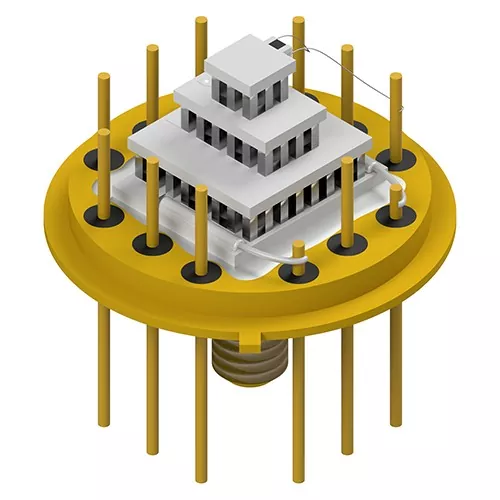

جمعية بلتيير

كشركة مصنعة، تستخدم مجموعة X-meritan Peltier Assembly تقنية أشباه الموصلات الحرارية لنقل الحرارة بين الجانب البارد والجانب الساخن للوحدة.

المزايا

هيكل متكامل مدمج

تقوم مجموعة Peltier بدمج مكونات التبريد الحرارية وأجزاء تبديد الحرارة في وحدة واحدة. يقلل هذا الهيكل من الحاجة إلى مكونات تبريد منفصلة ويسهل عملية التثبيت ضمن مساحات محدودة من المعدات.

هيكل تبريد الحالة الصلبة

تعمل المجموعة من خلال تقنية التبريد الحراري لأشباه الموصلات بدون مكونات التبريد القائمة على الضاغط. يزيل الهيكل الصلب حركة التبريد الميكانيكية ويقلل من اهتزاز التشغيل والضوضاء.

تصميم نقل الحرارة المباشر

تنقل الوحدة الحرارية الحرارة مباشرة بين الجانب البارد والجانب الساخن. يتيح هذا التصميم التحكم الموضعي في درجة الحرارة للمكونات الإلكترونية التي تتطلب ظروفًا حرارية مستقرة.

نظام متكامل لتبديد الحرارة

يستخدم الجانب البارد كتل نقل الحرارة من الألومنيوم أو النحاس لتجميع الحرارة من المنطقة المستهدفة. يدمج الجانب الساخن مشتتًا حراريًا من الألومنيوم ومروحة لإطلاق الحرارة المنقولة والحفاظ على التوازن الحراري للتجميع.

التكوين الهيكلي المرن

يمكن تعديل هيكل التجميع وفقًا لمتطلبات التثبيت، بما في ذلك الأبعاد وتكوين TEC وواجهات الاتصال.

المكونات الأساسية

يعتمد أداء مجموعة بلتيير على التنسيق بين عناصر تبريد أشباه الموصلات، ومواد النقل الحراري، والهياكل الميكانيكية.

رقاقة التبريد الحرارية

شريحة التبريد الحرارية هي المكون الأساسي المسؤول عن نقل الحرارة. عندما يمر تيار كهربائي عبر مواد شبه موصلة، يتم امتصاص الحرارة من جانب واحد ويتم إطلاقها على الجانب الآخر، مما يخلق تأثير التبريد.

الركيزة السيراميك

توفر الركائز الخزفية العزل الكهربائي والدعم الميكانيكي للعناصر الحرارية. كما أنها تعمل كجزء من مسار النقل الحراري بين شريحة أشباه الموصلات والمكونات الخارجية.

مادة الواجهة الحرارية

يتم تطبيق شحم السيليكون عالي التوصيل الحراري بين الأسطح الملامسة لتحسين التوصيل الحراري وتقليل فقدان نقل الحرارة الناتج عن الفجوات السطحية.

كتلة نقل الحرارة من الجانب البارد

يستخدم الجانب البارد كتل من الألومنيوم أو النحاس لنقل الحرارة من المكون المبرد إلى الوحدة الكهروحرارية.

هيكل تبديد الحرارة الجانبي الساخن

يدمج الجانب الساخن مشتتًا حراريًا من الألومنيوم ومروحة لإزالة الحرارة المنقولة من الجانب البارد والحرارة المتولدة أثناء التشغيل.

هيكل التثبيت الميكانيكي

يتم استخدام البراغي الصناعية أو راتنجات الايبوكسي لتأمين المكونات الداخلية والخارجية، والحفاظ على استقرار التجميع أثناء التشغيل.

التطبيقات

نظرًا لهيكلها المدمج وطريقة التبريد المعتمدة على أشباه الموصلات، فإن مجموعة X-meritan Peltier مناسبة للمعدات التي تتطلب تنظيمًا موضعيًا لدرجة الحرارة ونقل الحرارة المتحكم فيه.

عملية التصنيع ومراقبة الجودة

يغطي تصنيع X-meritan تطوير المواد الكهروحرارية ومعالجة مكونات TEC وتكامل التجميع.

معدات الإنتاج: فرن غمس القصدير، آلة القالب المتأرجح الاهتزازي، آلة اللحام، الفرن، الطابعة النافثة للحبر، مكواة اللحام، آلة التوزيع، آلة الختم الأوتوماتيكية، آلة القطع، آلة التصلب، معدات اللحام بإعادة التدفق، وآلة طباعة أوتوماتيكية بالكامل.

تفتيش الجمعية

وضع الشريحة الكهروحرارية: تحقق من وضع الشريحة ودقة التجميع.

ربط الركيزة الخزفية: تحقق من حالة الترابط بين الركائز الخزفية والمكونات الحرارية.

اتصال اللحام: افحص وصلات اللحام للتأكد من الاستقرار الكهربائي والميكانيكي.

تطبيق الواجهة الحرارية: تأكد من تغطية الشحوم الحرارية وحالة سطح التلامس.

استقرار الهيكل الميكانيكي: تحقق من قوة التثبيت وسلامة التجميع بشكل عام.

فحص الأداء النهائي

حالة التوصيل الكهربائي: التحقق من حالة التوصيل الكهربائي.

الاتساق الهيكلي: تحقق من محاذاة المكونات وحالة التجميع.

حالة مسار نقل الحرارة: افحص سلامة مسار التوصيل الحراري.

عملية التبريد وتبديد الحرارة: تأكد من وظيفة التبريد وتشغيل تبديد الحرارة.

الأسئلة الفنية المتداولة

كيف أقوم بتركيب مجموعة بلتيير؟

قبل التثبيت، تأكد من أن سطح الاتصال مسطح ونظيف. ضع الشحم الحراري بالتساوي بين الوحدة وسطح التلامس. قم بربط براغي التثبيت بالتساوي لتجنب الضغط الزائد على الركيزة الخزفية.

يجب أن يحتوي الجانب الساخن على مساحة كافية لتبديد الحرارة. قد يؤدي ضعف الاتصال الحراري أو القدرة غير الكافية على إطلاق الحرارة إلى تقليل أداء التبريد.

أي جانب ساخن وأي جانب بارد؟

يمتص الجانب البارد الحرارة من المكون المستهدف، بينما يطلق الجانب الساخن الحرارة من خلال المشتت الحراري والمروحة.

أثناء التثبيت:

● يتصل الجانب البارد بالمكون الذي يتطلب التبريد.

● يتصل الجانب الساخن بهيكل تبديد الحرارة.

● يجب أن يظل تدفق الهواء حول المشتت الحراري دون عائق.

ما نوع مصدر الطاقة الذي أحتاجه؟

يجب أن يتطابق مصدر الطاقة مع المواصفات الكهربائية لوحدة التبريد الحرارية المحددة.

الاعتبارات الموصى بها:

● استخدم مصدر طاقة ثابتًا للتيار المستمر.

● مطابقة متطلبات الجهد والتيار مع مواصفات وحدة TEC.

● تجنب ظروف الطاقة غير المستقرة التي قد تؤثر على عملية التبريد.

لماذا لا يقوم الجانب الساخن بتبريد النظام؟

تشمل الأسباب الشائعة ما يلي:

● سعة المشتت الحراري غير كافية

● ضعف الاتصال بين أسطح نقل الحرارة

● تطبيق الشحوم الحرارية بشكل غير متساو

● الغبار يحجب سطح تبديد الحرارة

● التركيب غير الصحيح لهيكل التبريد

يجب أن يطلق الجانب الساخن الحرارة المنقولة بشكل مستمر. تراكم الحرارة قد يقلل من تأثير التبريد.

لماذا تختار اكس ميريتا

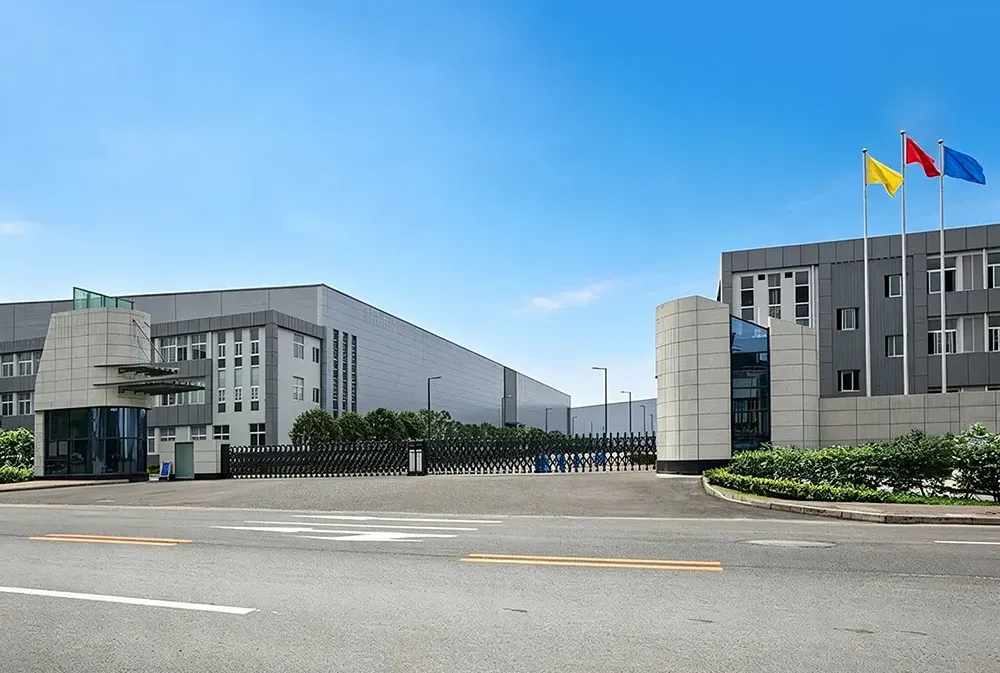

تتمتع X-meritan بقدرات تصنيعية تغطي المواد الكهروحرارية ومكونات TEC والتجمعات الحرارية المتكاملة. يدعم نظام الإنتاج العملية الكاملة بدءًا من تطوير المواد الكهروحرارية وحتى تكامل Peltier Assembly.

تشمل قدرات التصنيع الرئيسية ما يلي:

● تطوير المواد الكهروحرارية: تطوير ومعالجة المواد الكهروحرارية لتطبيقات مكونات TEC.

● إنتاج التجميع الكامل: دمج الرقائق الكهروحرارية والركائز الخزفية ومواد الواجهة الحرارية وكتل نقل الحرارة والمشتتات الحرارية والمراوح في مجموعات التبريد النهائية.

● معدات المعالجة الداخلية: خطوط الإنتاج مجهزة بأفران غمس القصدير، وآلات القوالب المتأرجحة الاهتزازية، وآلات اللحام، وآلات التوزيع، وآلات الختم الأوتوماتيكية، ومعدات اللحام بإعادة التدفق، ومعدات التجميع الأخرى.

● فحص الجودة متعدد المراحل: التحكم في العمليات الرئيسية بما في ذلك وضع الرقاقة، وربط الركيزة الخزفية، واتصالات اللحام، وتطبيق الواجهة الحرارية، وفحوصات حالة التجميع النهائي.

● القدرة على تصميم الهيكل الحراري: تطوير هياكل نقل الحرارة وتبديد الحرارة وفقًا لمتطلبات تكامل المعدات المختلفة.

تغطي تجربة إنتاج X-meritan التطبيقات في اتصالات الألياف الضوئية، والمعدات الطبية الصناعية، وإلكترونيات السيارات الذكية، والإلكترونيات الاستهلاكية، وأدوات البحث التي تتطلب تبريد أشباه الموصلات والتحكم في درجة الحرارة.
