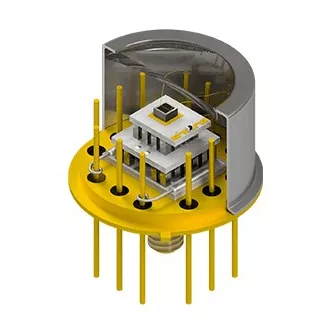

تقوم X‑Meritan بتصنيع رؤوس مخصصة مخصصة مع مبردات كهروحرارية لحل الاختناقات الحرارية في الإلكترونيات الدقيقة. من خلال دمج وحدات بلتيير الصغيرة والرؤوس المخصصة والثرمستورات في مجموعة فرعية واحدة، يوفر هذا الحل تبريدًا مباشرًا للبقع دون استخدام أصماغ عضوية أو حلقات سائلة. إنه يحمي صمامات الليزر الثنائية وAPDs وأجهزة الاستشعار من انحراف الطول الموجي والضوضاء.
يقدم تركيب TEC المنفصل التقليدي في العبوات الضوئية والإلكترونية الدقيقة مقاومة عالية للتلامس الحراري، وخطر إطلاق الغازات اللاصقة داخل العبوات المحكمة، والتجميع اليدوي المعقد. تعمل رؤوس X‑Meritan المخصصة المزودة بمبردات كهروحرارية على معالجة اختناقات التغليف هذه مباشرةً من خلال الجمع بين وحدات Peltier الصغيرة وقواعد الرأس المخصصة وأجهزة الاستشعار الحرارية في مجموعة فرعية واحدة:
1. عدم إطلاق الغازات في العبوات المحكمية: يتم تركيب جميع العناصر الدقيقة TEC على الرؤوس باستخدام اللحام سهل الانصهار بالقصدير الذهبي (AuSn) بدلاً من الإيبوكسيات الموصلة، مما يمنع المركبات العضوية المتطايرة من تعفير النوافذ البصرية أو تلويث جوانب الليزر.
2. المقاومة الحرارية للواجهة المنخفضة: يوفر لحام عنصر TEC مباشرة إلى ركيزة رأس الحزمة مسارًا حراريًا معدنيًا، مما يقلل بشكل كبير من المقاومة الحرارية للوصلة إلى العلبة (Rth).
3. تجميع خامل يتم التحكم فيه: يتم وضع القالب وربط الأسلاك والختم الأولي في بيئات غاز خامل آلية للتخلص من الأكسدة واحتباس الرطوبة الداخلية.
4. كثافة ميكانيكية عالية: باستخدام المواد المبثوقة الخاصة، يمكن تعبئة العناصر الدقيقة التي يصل سمكها إلى 0.2 مم في مساحات سكنية مقيدة مثل TO‑46 أو حزم الفراشة المصغرة.
5. تنسيقات التسليم المرنة: يتم تسليمها كرؤوس نصف نهائية (TECs مسبقة الربط وجاهزة لوصل القالب والربط السلكي للعميل) أو مجموعات فرعية محكمة الغلق بالكامل وفقًا لمتطلبات خط التعبئة النهائية لديك.
تم تصميم كل مجموعة من الرؤوس المخصصة المزودة بمبردات كهروحرارية حسب الطلب، وهي مطابقة بدقة للتخطيط البصري أو IC الخاص بك:
• أنماط حزمة الرأس: TO‑39، TO‑8، TO‑3، TO‑46، حزم الفراشة ذات 14 سنًا (BTF)، حزم BOX، أو الرؤوس النحاسية/السيراميك المخصصة.
• الركائز والطلاء: كوفار، والنحاس والتنغستن (CuW)، وAlN/ السيراميك مع طبقات Au فوق النيكل المطلية بالكهرباء لربط الأسلاك الذهبية.
• TEC Staging & Geometry: وحدات دقيقة أحادية المرحلة للهياكل الهرمية المتوسطة أو متعددة المراحل لمتطلبات التبريد العميق (ΔT> 70 درجة مئوية).
• مستشعرات التغذية الراجعة المدمجة: الثرمستورات NTC المثبتة على السطح أو PT100/PT1000 RTDs الموضوعة بجوار الركيزة الباردة للتحكم المحكم في الحلقة المغلقة.
• الواجهات الكهربائية: عدد دبابيس الرصاص المخصصة، ودرجة صفيف الدبابيس، وأطوال الرصاص، وترتيبات وسادة ربط الأسلاك.
تثبيت الطول الموجي لأجهزة الإرسال والاستقبال TOSA/ROSA، وEMLs، ومضخات الليزر، ومكونات DWDM.
التحكم الحراري للثنائيات الضوئية الانهيارية (APD) وثنائيات الليزر النبضية الخاضعة للظروف المحيطة المتقلبة.
تنظيم درجة الحرارة دون المليمتر في PCR الموائع الدقيقة، والتحليل الطيفي، وأجهزة استشعار الرقائق الحيوية.
التبريد الموضعي للدوائر المرحلية عالية الطاقة ومصفوفات المستوى البؤري للرؤية الليلية (FPA) وكاشفات تحليل الغاز.
تم تصميم رؤوس الحزمة وmicro-TECs وأجهزة استشعار درجة الحرارة ودمجها في مجموعة فرعية واحدة.
توفر المواد الكهروحرارية المبثوقة داخليًا قوة ميكانيكية استثنائية لتصميمات TEC فائقة الرقة ومتعددة المراحل.
يضمن الترابط سهل الانصهار والترابط بسلك الغلاف الجوي الخامل الموثوقية على المدى الطويل وعدم إطلاق الغازات.
دعم هندسي كامل بدءًا من المحاكاة الحرارية والأدوات المخصصة وحتى نماذج النماذج الأولية والإنتاج واسع النطاق.
ج: يعمل الموصل المدمج مسبقًا على التخلص من اللحام اليدوي TEC إلى الرأس في منشأتك، ويضمن سلامة الروابط سهلة الانصهار التي تم اختبارها في المصنع، ويضمن عدم إطلاق الغازات داخل عبوتك المغلقة.
ج: نعم. يطلب معظم العملاء رؤوسًا نصف جاهزة تحتوي على TECs مسبقة الربط ومنصات ربط الأسلاك. يمكنك متابعة عمليات ربط القالب القياسية وربط الأسلاك الذهبية وختم الغطاء مباشرةً على مجموعتنا الفرعية.
ج: تتميز مواد Bi2Te3 المبثوقة بقوة ميكانيكية أعلى بكثير وهياكل دقيقة الحبيبات، مما يسمح بتقطيع عناصر TEC فائقة الرقة (تصل إلى 0.2 مم) دون التشقق أثناء عمليات التعبئة والتغليف عالية الضغط.
ج: قم بتوفير الحمل الحراري المستهدف (Qc)، وفرق درجة الحرارة المطلوبة (ΔT)، ونمط العلبة أو نموذج CAD، ونطاق درجة الحرارة المحيطة، وحدود القيادة الكهربائية. سيقوم فريقنا الهندسي بحساب الملاءمة الحرارية وإخراج الرسومات الرأسية المقترحة.
